Подробная информация о продукте:
|
| Типичное применение: | Жидкость | Модель продукта: | NYCZ500 |
|---|---|---|---|
| Способ установки: | Верхн-установленный | Диапазон измерения: | 0-50~5000mm (тип кабеля: 25m) |
| Точность измерения: | +0.5mm | Отростчатая температура: | - температура окружающей среды 40~+200 ℃: - влияние температуры 40~+80 ℃: ℃ ± 0,5 |
| Отростчатое давление: | -0.1~+10.0MPa | Связь: | Проденьте нитку, послужите фланцем, ставьте в скобки (опционный) |
| Высокий свет: | Промышленный магнитострикционный измеритель уровня,Магнитострикционный измеритель уровня жидкости с верхним креплением |
||
Широкая применимостьМагнитострикционный измеритель уровня жидкости Высокая надежностьПромышленные применения
Отличная безопасностьМагнитострикционный измеритель уровня жидкости, простой в установке и обслуживанииПринцип работы

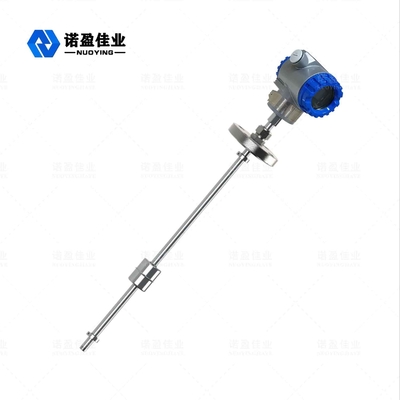

Как показано на рисунке, магнитострикционный измеритель уровня жидкости состоит из измерительного стержня, электронной камеры и бесконтактного плавающего шарика, насаженного на измерительный стержень.
В измерительном стержне установлен магнитострикционный провод (волноводный провод).Измерительный стержень изготовлен из немагнитной трубки из нержавеющей стали, которая защищает волновод.Когда прибор работает, генератор импульсов в электронной камере посылает пусковой импульс, который передается по проводу, генерирует движущееся вращающееся магнитное поле.Когда это магнитное поле встречается с постоянным магнитным полем в поплавковом шаре, оно создает эффект магнитострикционного растяжения, заставляя провод волновода скручиваться и генерировать механическую волну с постоянной скоростью, которая распространяется в двух направлениях.Механическая волна, достигающая конца измерительного стержня, поглощается демпфером.Механическая волна, передающаяся обратно в электронную камеру, воспринимается устройством сбора энергии, установленным в электронной камере, и затем преобразуется в соответствующий импульс тока.Устройство измерения энергии вычисляет разницу во времени между двумя импульсами, чтобы обеспечить точное измерение уровня жидкости.
Магнитострикционный измеритель уровня жидкостиОсобенность дизайна
◎ Более широкая применимость с различными формами зондов, формами технологических соединений и производственными материалами, которые могут быть настроены по индивидуальному заказу.
◎ Высокая надежность: поскольку в магнитострикционном указателе уровня жидкости используется волноводный принцип.Весь преобразователь заключен в трубу из нержавеющей стали, которая не контактирует с измеряемой средой.Датчик работает надежно и имеет длительный срок службы.
◎ Высокая точность: поскольку магнитострикционный указатель уровня жидкости работает с волноводным импульсом, измеренное смещение определяется путем измерения времени начального импульса и конечного импульса во время работы, поэтому точность измерения высока, а разрешение лучше, чем 0,01% FS, что является точностью, которую трудно достичь с другими датчиками.
◎ Превосходная безопасность: магнитострикционный указатель уровня жидкости обладает высокими взрывозащищенными характеристиками, искробезопасен и безопасен в использовании и особенно подходит для измерения химического сырья и легковоспламеняющихся жидкостей.Нет необходимости открывать крышку резервуара во время измерения, чтобы избежать ненадежности ручного измерения.
◎ Магнитострикционный уровнемер прост в установке и обслуживании: магнитострикционный уровнемер обычно устанавливается через существующее отверстие трубы на верхней части резервуара, особенно подходит для установки подземных резервуаров для хранения и резервуаров для хранения, которые были введены в эксплуатацию, и может не влияет на нормальное производство в процессе установки.
Магнитострикционный измеритель уровня жидкости Параметр продукта
| Типичное применение | жидкость |
| Модель продукта | NYCZ500 |
| Материал стержня зонда | 304, 316 (опционально) |
| Диапазон измерения | 0-50~5000мм (тип кабеля: 25м) |
| Точность измерения | +0,5 мм |
| Температура процесса | - 40~+200 ℃ Температура окружающей среды: - 40~+80 ℃ Влияние температуры: ± 0,5 ℃ |
| Время отклика | 0,2~5 мс |
| Давление процесса | - 0,1~+10,0 МПа |
| Технологическое соединение | резьба, фланец, кронштейн (опционально) |
| Электрический интерфейс | М20 х 1,5, G3/4'' |
| Источник питания | 24 В постоянного тока, 220 В переменного тока (опционально) |
| Выходной сигнал | 4... 20 мА/HART/RS485 |
| Показать на месте | ЖК-дисплей (опционально) |
| Степень защиты | IP65 |
| Взрывозащищенный класс | Exia II CT6 (подробности в сертификате) |
Магнитострикционный измеритель уровня жидкостиПрименение продукта
Измерение и контроль уровня жидкости в промышленности
Контроль уровня жидкости в химическом процессе Контроль уровня жидкости в фармацевтическом резервуаре
Мониторинг уровня воды в контрольной дамбе резервуаров для пищевых продуктов и напитков
Измерение и контроль границы раздела нефть-вода для питьевой воды и очистки сточных вод
Другое измерение уровня жидкости и контроль системы управления счетчиками на АЗС
