Подробная информация о продукте:
|
| Типичное применение: | водяной канал, резервуары, реки, озера, мелководья, etc | Материал антенны: | 316L (опционное) |
|---|---|---|---|
| Диапазон измерения: | 30m, 80m (опционное) | Точность: | ±3mm |
| Источник питания: | 24VDC (2 линия, линия 4) | Отростчатая температура: | -40~+80℃ |
| Отростчатое давление: | -0.1~3.0MPa | рычаг процедуры: | фланец, кронштейн (опционный) |
| Высокий свет: | Бесконтактный радарный уровнемер 26G,Интеллектуальный радарный уровнемер SL,Радарный уровнемер NYRD |
||

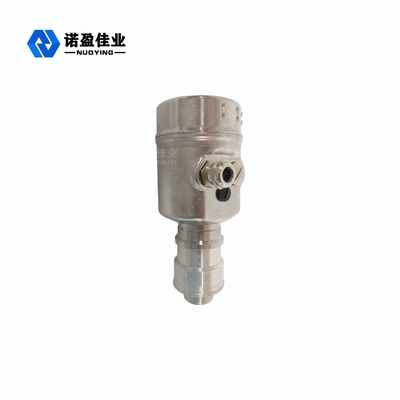

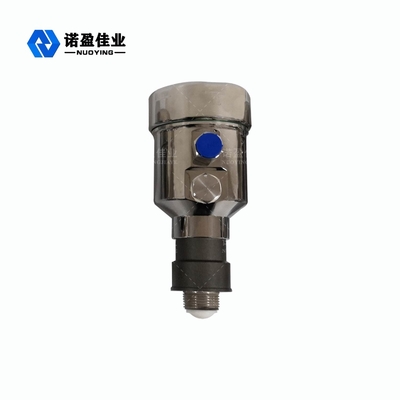

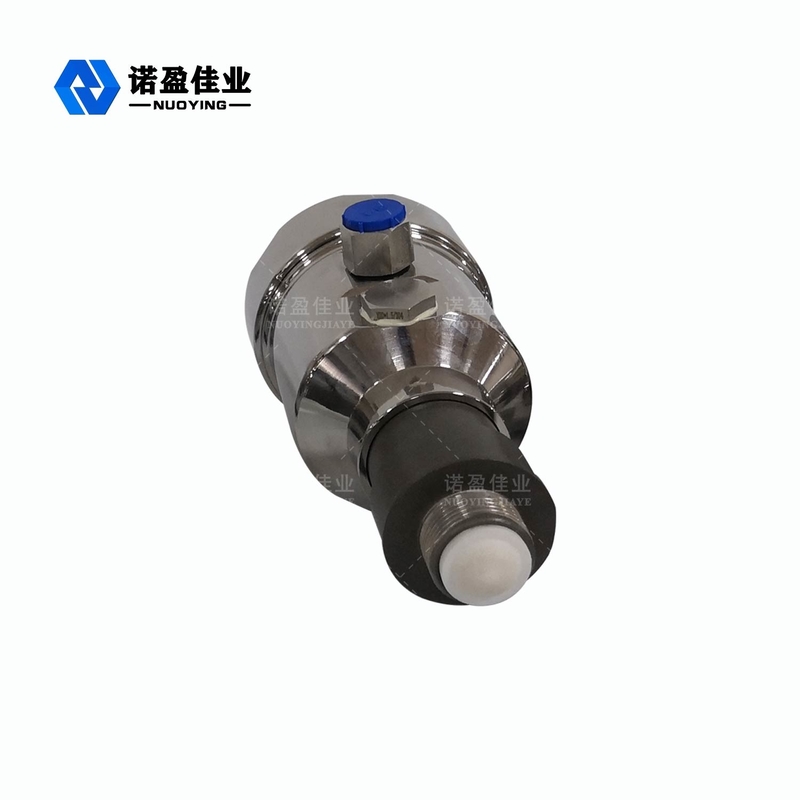

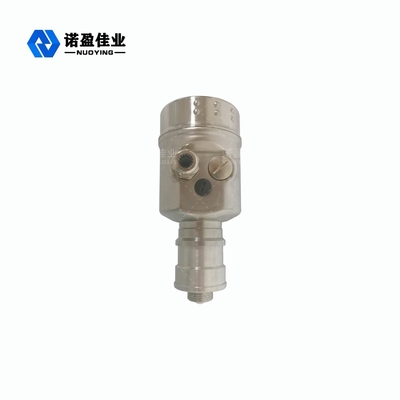

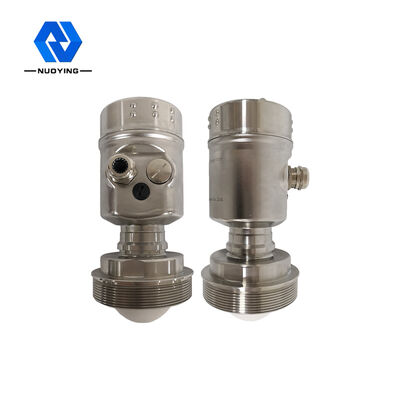

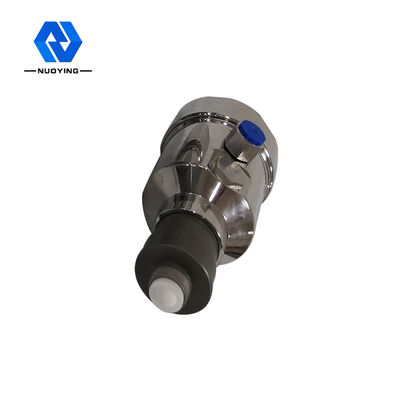

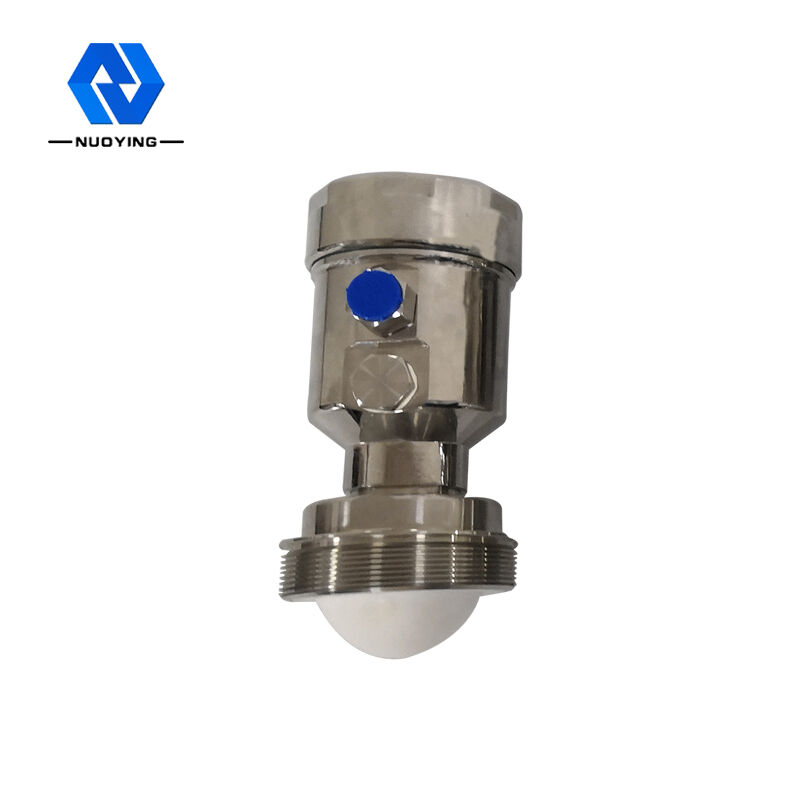

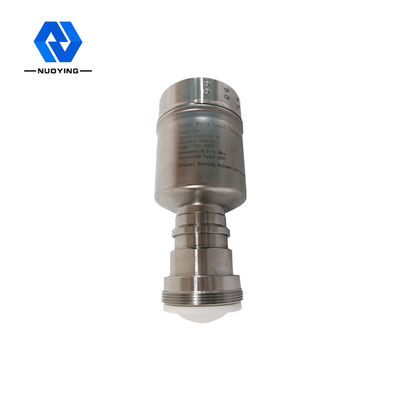

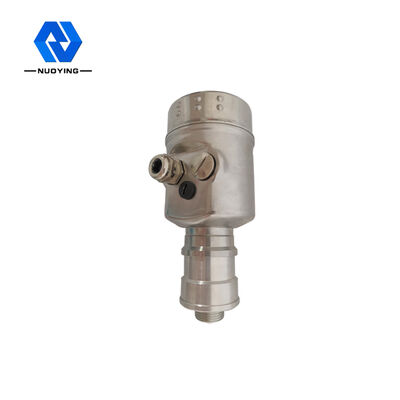

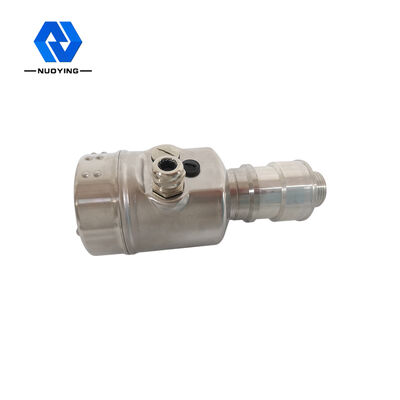

26G NYRD SL Бесконтактный интеллектуальный радарный уровнемер с высокой частотой
Принцип работы 26G NYRD SL Бесконтактный интеллектуальный радарный уровнемер с высокой частотой
Антенна уровня радара излучает узкие микроволновые импульсы, которые передаются вниз через антенну.После того, как импульсная волна касается поверхности измеряемой среды, она отражается обратно и снова принимается антенной системой, а сигнал передается на электронную часть схемы и автоматически преобразуется в сигнал уровня (поскольку скорость распространения импульса чрезвычайно высока). , электромагнитная волна достигает цели и отражается обратно к приемнику.Время прохождения туда-сюда практически мгновенное)
База измерения: уплотнительная поверхность резьбового дна или фланца.
Примечание. При использовании синхронизации уровня радара убедитесь, что самый высокий уровень материала не может попасть в слепую зону измерения (зона, показанная в D на рисунке).
Конструктивные особенности26G NYRD SL Бесконтактный интеллектуальный радарный уровнемер с высокой частотой
◎ практически не подвержен коррозии и пенообразованию;Не зависит от средней плотности, изменения температуры и давления.
◎ Более короткая длина волны, лучшее отражение на наклонных твердых поверхностях.
◎ Угол луча мал, энергия сконцентрирована, что повышает эхо-способность и позволяет избежать помех от объектов.
◎ Измерение слепой зоны меньше, для измерения небольшого резервуара также достигаются хорошие результаты.
◎ Высокое отношение сигнал-шум, даже в случае колебаний, также может обеспечить лучшую производительность.
В случае колебаний также можно получить лучшую производительность.
◎ Высокая частота – лучший выбор для измерения твердых сред и сред с низкой диэлектрической проницаемостью. Высокая частота – лучший выбор для измерения твердых сред и сред с низкой диэлектрической проницаемостью.
◎ Размер антенны небольшой, ее легко установить;Бесконтактный радар, без износа, без загрязнения.
◎ Серьезная запыленность мало влияет на работу высокочастотного измерителя уровня.
Технические параметрыиз26G NYRD SL Бесконтактный интеллектуальный радарный уровнемер с высокой частотой
| технические параметры | |
| сигнальный выход | 4...20 мА/HART/RS485/Modbus.. |
| Температура процесса | -40~+260"С |
| Давление процесса |
-0.1~2,0 МПа |
| Технологическое соединение | фланец (опционально) |
| электрический интерфейс | M20X1,5, % ~NPT |
| Степень защиты / степень защиты IP |
IP67 (опционально) |
|
взрывобезопасная марка |
ExialICT6 (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
