Подробная информация о продукте:
|
| Типичное применение: | Жидкостное ровное измерение интерфейса | Модели продукта: | NYCZ 500 |
|---|---|---|---|
| Тип формы антенны: | Кабель | Материал формы антенны: | 316 |
| Верность измерений: | ± 0.5mm | Отростчатое давление: | -0,1 ~10MPa |
| Технологическое соединение: | Фланец | Взрывозащищенная ранг: | Exia II CT6Ga |

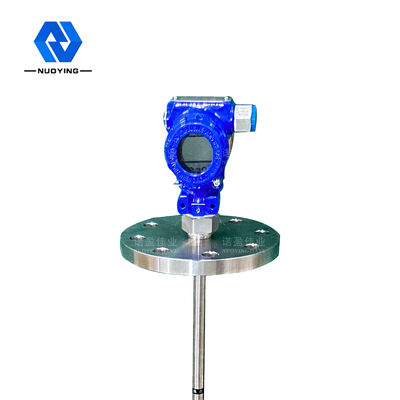

| Высокий свет: | Фланцевый магнитострикционный уровнемер,кабельный магнитострикционный уровнемер |
||

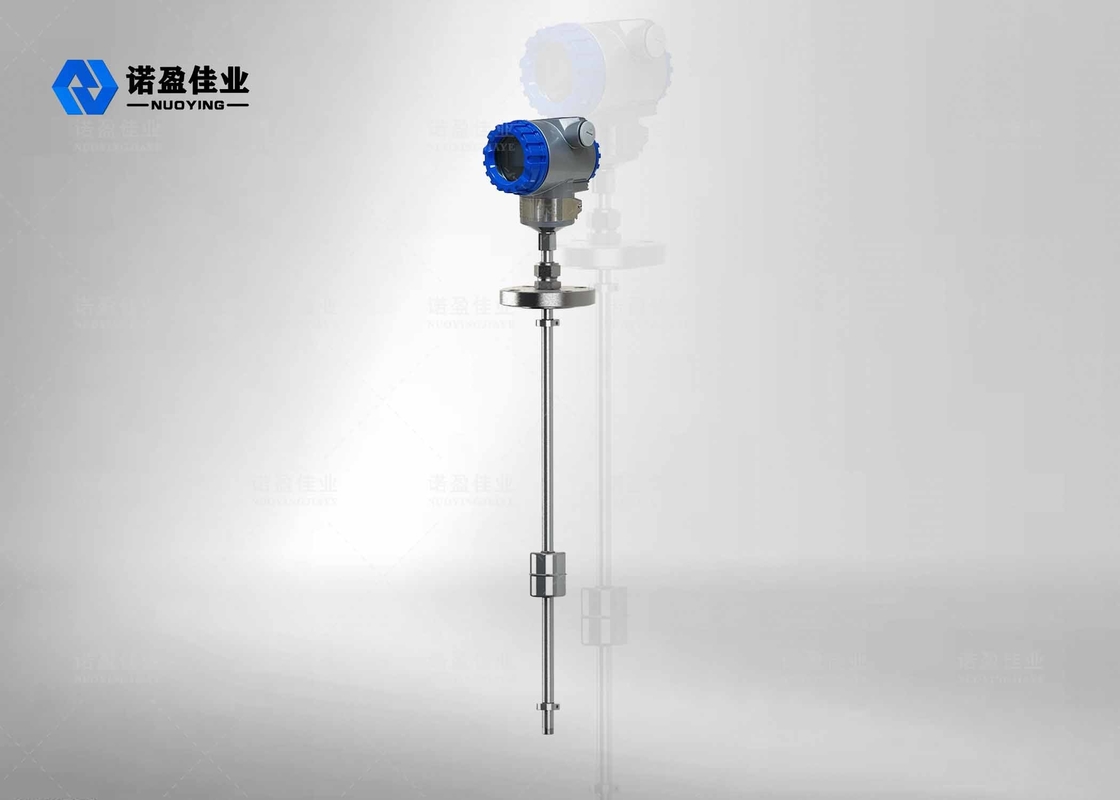

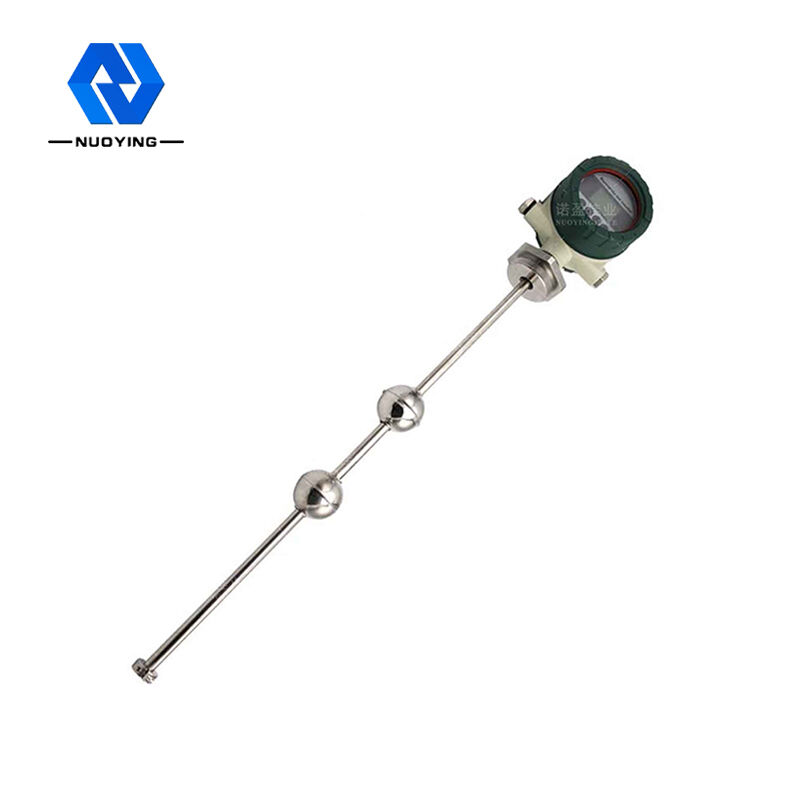

Датчик уровня сильной надежности магнитострикционный для измерения жидкости
Принцип работы Датчик уровня сильной надежности магнитострикционный для измерения жидкости
Магнитострикционный измеритель уровня жидкости, электронный отсек выдает генератор начальных импульсов, начальный импульс в передаче по проводу волновода, создает вращающееся магнитное поле вдоль направления провода волновода, когда магнитное поле с плавающим шаром постоянного магнитного поля, когда они встречаются, магнитострикционный эффект, в скручивании провода волновода, чтобы произвести механическую волну постоянной скорости.Передача механической волны в обоих направлениях, прибывшая на конец стержня, механическая волна поглощается демпфером, обратно в направлении электронного хранилища механической волны, установленного в электронном хранилище, может восприниматься учреждениями, преобразуется в соответствующий импульс тока , может подобрать учреждения для расчета разницы во времени между двумя импульсами, измеренная высота уровня жидкости может быть точно измерена.
Особенность дизайна из Датчик уровня сильной надежности магнитострикционный для измерения жидкости
◎ Более широкая применимость, с несколькими формами зондов, несколькими формами технологических соединений, несколькими производственными материалами и настраиваемой конструкцией.
◎ высокая надежность: поскольку магнитострикционный уровнемер жидкости использует волноводный принцип, в нем нет механических подвижных частей, поэтому нет трения и износа.Весь преобразователь заключен в трубу из нержавеющей стали, которая не контактирует с измеряемой средой.Датчик работает надежно и имеет длительный срок службы
◎ высокая точность: поскольку магнитострикционный измеритель уровня жидкости работает с волноводным импульсом, измеренное смещение определяется путем измерения времени начального и конечного импульсов, поэтому точность измерения высока, а разрешение лучше, чем 0,01% полной шкалы, что трудно достичь с другими датчиками
◎ высокая безопасность: магнитострикционный измеритель уровня жидкости обладает высокими взрывозащищенными характеристиками, искробезопасностью и взрывобезопасностью, безопасным использованием и особенно подходит для измерения химического сырья и легковоспламеняющихся жидкостей.Нет необходимости открывать крышку резервуара во время измерения, чтобы избежать ненадежности ручного измерения.
◎ магнитострикционный измеритель уровня жидкости прост в установке и обслуживании: магнитострикционный измеритель уровня жидкости обычно устанавливается через существующее отверстие трубы на верхней части резервуара, особенно подходит для установки подземных резервуаров для хранения и резервуаров для хранения, которые были введены в эксплуатацию , и нормальная работа не может быть нарушена в процессе установки
технические параметрымагнитострикционного измерителя уровня жидкости
| Типичное применение | Жидкость, измерение границы раздела |
|
модель продукта |
NYCZ500 |
|
Форма антенны |
Кабель, тип полюса |
|
Материал антенны |
304 316 |
| диапазон измерения | 0-50 м ~ 5000 мм (кабель: 25 м) |
| Точность измерения | ±0,5 мм |
| Источник питания | 24 В постоянного тока (две линии, четыре линии), 220 В переменного тока |
|
сигнальный выход |
4...20 мА/HART/RS485/Modbus... |
| Рабочий ток |
4…20 мА |
| Характеристики нагрузки | При подаче тока максимальное сопротивление нагрузки составляет 600 Ом;Когда напряжение выводится, максимальное сопротивление нагрузки составляет 2 мА. |
| Температура процесса | -40~+200℃ |
| время отклика | 0,2~5 мс |
| Технологическое давление | -0,1~10,0 МПа |
| Технологическое соединение | резьба, кронштейн, фланец (по выбору) |
| коэффициент разрешения | ±1 мм |
| уровни защиты | IP65, IP67, IP68 (по выбору) |
| Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
