Подробная информация о продукте:
|
Типичное применение: | измерение интерфейса | Модели продукта: | NY CZ500 |
---|---|---|---|
Тип формы антенны: | Штанга | Материал формы антенны: | 304 |
Верность измерений: | ±0.5 mm | Отростчатое давление: | -0,1 MPa ~10,0 |
Технологическое соединение: | Кронштейн | Взрывозащищенная ранг: | Exia II CT 6 |
Высокий свет: | Магнитострикционный измеритель уровня жидкости 24 В постоянного тока,Магнитострикционный измеритель уровня жидкости с ЖК-дисплеем,Кронштейн Магнитострикционный уровнемер |

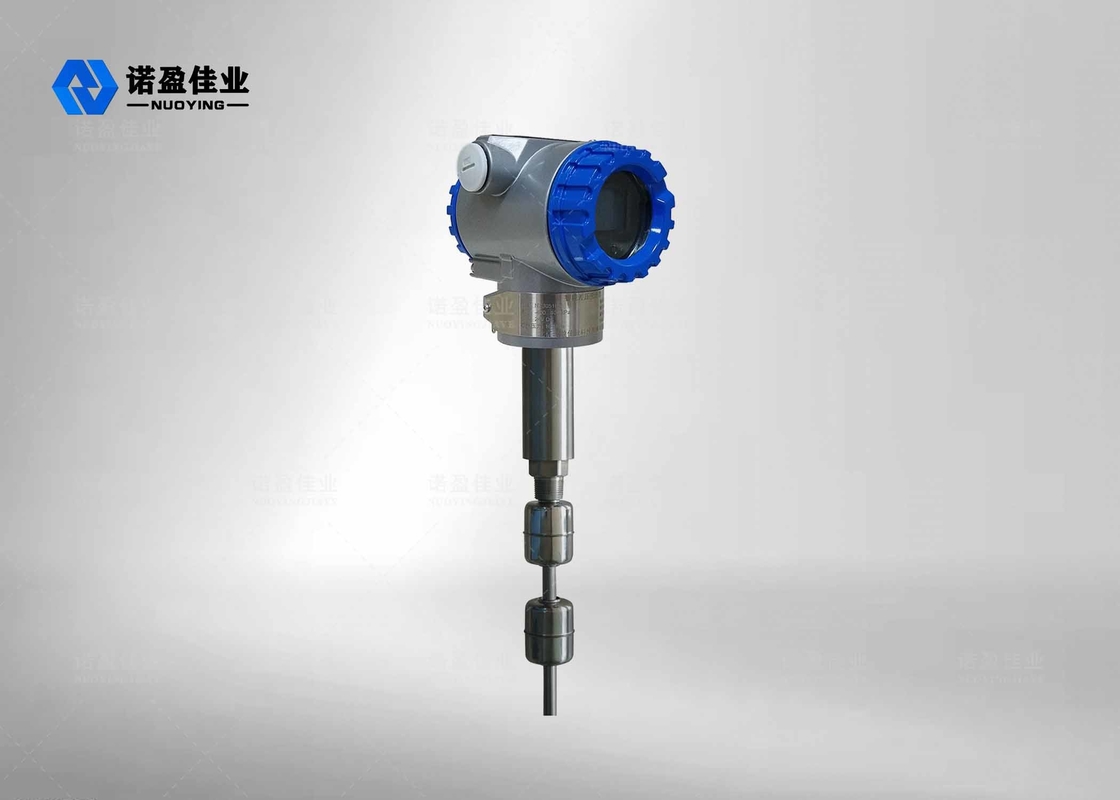

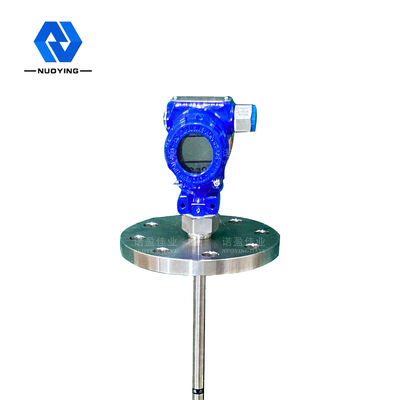

измеритель уровня жидкости магнитострикционный 24ВДК с дисплеем ЛКД
Принцип работыизмеритель уровня жидкости магнитострикционный 24ВДК с дисплеем ЛКД
Магнитострикционный указатель уровня жидкости в основном состоит из трех частей: электронного преобразователя, плавающего шарика и измерительного стержня.При работе поплавковый шар поднимается или опускается вместе с уровнем жидкости по трубопроводу.Плавающий шар оснащен постоянным магнитом и формирует вокруг себя магнитное поле;электронный передатчик периодически посылает импульс тока, называемый начальным импульсом, который распространяется по магнитострикционной линии., вокруг него также создается магнитное поле при движении вниз;в момент встречи двух магнитных полей создается торсионная сила, которая действует на магнитострикционную линию, формируя обратный импульс.Импульс движется вверх с фиксированной скоростью и принимается электронным передатчиком.Используя принцип эффекта Вайдмана (рабочий принцип магнитострикции) и с помощью современной передовой электронной технологии можно точно измерить высоту уровня жидкости путем измерения временного интервала между начальным импульсом и обратным импульсом.Измеритель уровня жидкости, произведенный этим методом, является наиболее точным, простым, стабильным, надежным и зрелым продуктом в области измерения уровня жидкости.Особенно в обычных условиях, таких как небольшой диапазон, нормальная температура и нормальное давление, он имеет уникальные преимущества и несравним с другими методами измерения.
Особенность дизайнаизизмеритель уровня жидкости магнитострикционный 24ВДК с дисплеем ЛКД
◎Более широкая применимость благодаря множеству форм зондов, множеству форм технологических соединений, множеству производственных материалов и настраиваемой конструкции.
◎высокая надежность: поскольку магнитострикционный указатель уровня жидкости использует волноводный принцип, в нем нет механических подвижных частей, поэтому нет трения и износа.Весь преобразователь заключен в трубу из нержавеющей стали, которая не контактирует с измеряемой средой.Датчик работает надежно и имеет длительный срок службы
◎высокая точность: поскольку магнитострикционный измеритель уровня жидкости работает с волноводным импульсом, измеренное смещение определяется путем измерения времени начального импульса и конечного импульса, поэтому точность измерения высока, а разрешение лучше, чем 0,01% полной шкалы, что трудно достичь с другими датчиками
◎высокая безопасность: магнитострикционный измеритель уровня жидкости обладает высокими взрывозащищенными характеристиками, искробезопасностью и взрывобезопасностью, безопасным использованием и особенно подходит для измерения химического сырья и легковоспламеняющихся жидкостей.Нет необходимости открывать крышку резервуара во время измерения, чтобы избежать ненадежности ручного измерения.
◎магнитострикционный измеритель уровня жидкости прост в установке и обслуживании: магнитострикционный измеритель уровня жидкости обычно устанавливается через существующее отверстие трубы на верхней части резервуара, особенно подходит для установки подземных резервуаров для хранения и резервуаров для хранения, которые были введены в эксплуатацию, и нормальная работа не может быть затронута в процессе установки
технические параметрыизизмеритель уровня жидкости магнитострикционный 24ВДК с дисплеем ЛКД
Типичное применение | Жидкость, измерение границы раздела |
модель продукта |
NYCZ500 |
Форма антенны |

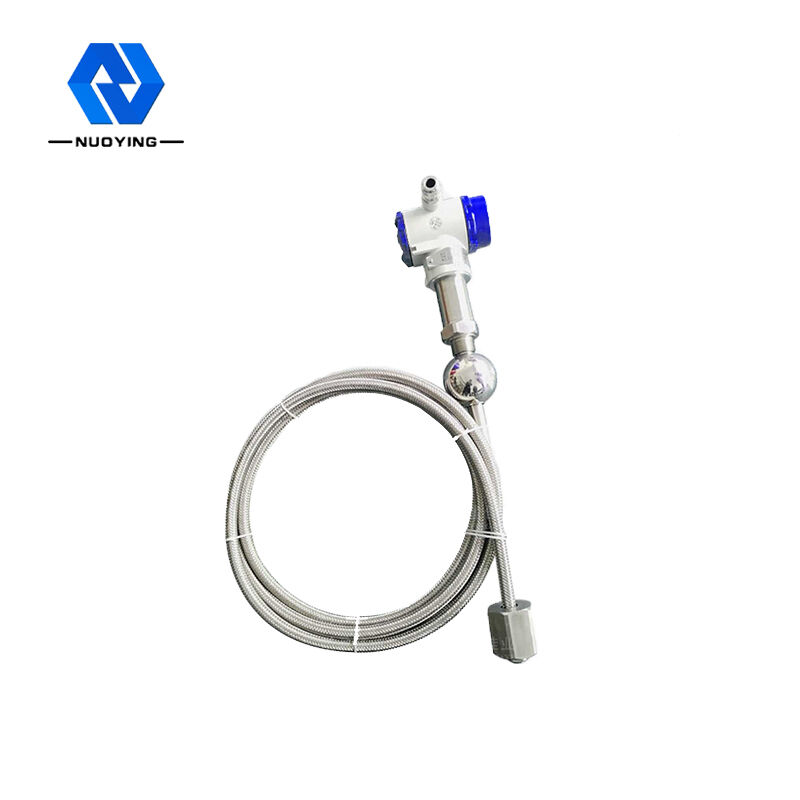

Кабель, тип полюса |
Материал антенны |
304 316 |
диапазон измерения | 0-50 м ~ 5000 мм (кабель: 25 м) |
Точность измерения | ±0,5 мм |
Источник питания | 24 В постоянного тока (две линии, четыре линии), 220 В переменного тока |
сигнальный выход |
4...20 мА/HART/RS485/Modbus... |
Рабочий ток |
4…20 мА |
Характеристики нагрузки | При подаче тока максимальное сопротивление нагрузки составляет 600 Ом;Когда напряжение выводится, максимальное сопротивление нагрузки составляет 2 мА. |
Температура процесса | -40~+200℃ |
время отклика | 0,2~5 мс |
Технологическое давление | -0,1~10,0 МПа |
Технологическое соединение | резьба, кронштейн, фланец (по выбору) |
коэффициент разрешения | ±1 мм |
уровни защиты | IP65, IP67, IP68 (по выбору) |
Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
