Подробная информация о продукте:
|
Типичное применение: | Жидкость | Модели продукта: | NYCZ5 00 |
---|---|---|---|
Тип формы антенны: | Тип кабеля | Материал формы антенны: | 304 или 316 |
Верность измерений: | ± 0.5mm | Отростчатое давление: | -0,1 | MPa 10,0 |
Технологическое соединение: | поток (опционный) | Взрывозащищенная ранг: | Exia II CT6 (опционное) |
Высокий свет: | Магнитострикционный измеритель уровня жидкости 20 мА,магнитострикционный уровнемер 0 |
магнитострикционный измеритель уровня жидкости 4-20мА с точностью 0.5мм высокой
Принцип работымагнитострикционный измеритель уровня жидкости 4-20мА с точностью 0.5мм высокой

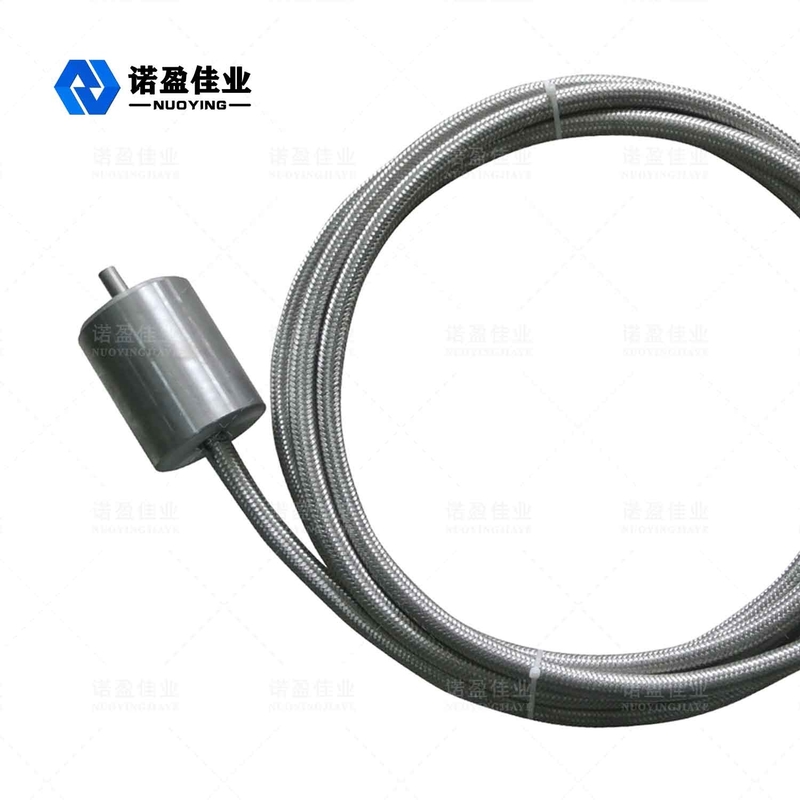

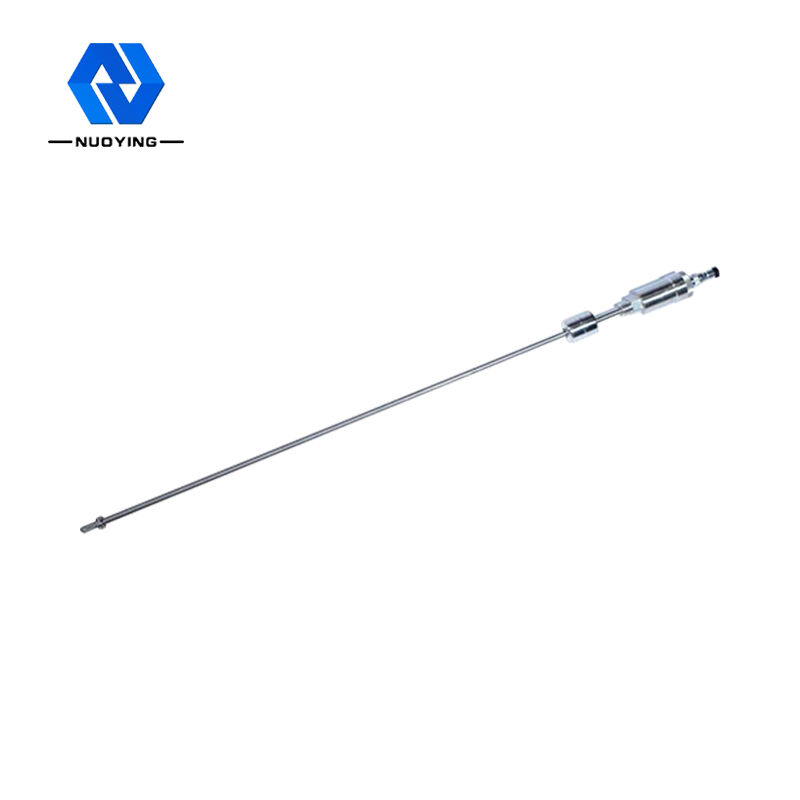

Снаружи измерительного стержня датчика магнитострикционного указателя уровня жидкости расположен поплавок, который может перемещаться вверх и вниз по измерительному стержню при изменении уровня жидкости.Внутри поплавка находится набор постоянных магнитных колец.Когда магнитное поле импульсного тока встречается с магнитным полем магнитного кольца, создаваемым поплавком, магнитное поле вокруг поплавка изменяется так, что волноводный провод из магнитострикционного материала генерирует импульс крутильной волны в месте расположения поплавка.Провод волновода возвращается и обнаруживается механизмом обнаружения.Измеряя разницу во времени между импульсным током и крутильной волной, можно точно определить положение поплавка, то есть положение поверхности жидкости.Технические преимущества магнитострикционного уровнемера жидкости: магнитострикционный уровнемер жидкости подходит для измерения уровня чистой жидкости с высокими требованиями к точности, а точность может достигать 1 мм, а точность последнего продукта может достигать 0,1 мм. .Магнитострикционные уровнемеры также можно использовать для измерения границы раздела двух разных жидкостей.Взрывозащищенная конструкция подходит для опасных случаев.Интеллектуальная электронная схема может рассчитать объем;единственной подвижной частью является поплавок, а техническое обслуживание крайне мало.
Особенность дизайнаизмагнитострикционный измеритель уровня жидкости 4-20мА с точностью 0.5мм высокой
◎Более широкая применимость благодаря множеству форм зондов, множеству форм технологических соединений, множеству производственных материалов и настраиваемой конструкции.
◎высокая надежность: поскольку магнитострикционный указатель уровня жидкости использует волноводный принцип, в нем нет механических подвижных частей, поэтому нет трения и износа.Весь преобразователь заключен в трубу из нержавеющей стали, которая не контактирует с измеряемой средой.Датчик работает надежно и имеет длительный срок службы
◎высокая точность: поскольку магнитострикционный измеритель уровня жидкости работает с волноводным импульсом, измеренное смещение определяется путем измерения времени начального импульса и конечного импульса, поэтому точность измерения высока, а разрешение лучше, чем 0,01% полной шкалы, что трудно достичь с другими датчиками
◎высокая безопасность: магнитострикционный измеритель уровня жидкости обладает высокими взрывозащищенными характеристиками, искробезопасностью и взрывобезопасностью, безопасным использованием и особенно подходит для измерения химического сырья и легковоспламеняющихся жидкостей.Нет необходимости открывать крышку резервуара во время измерения, чтобы избежать ненадежности ручного измерения.
◎магнитострикционный измеритель уровня жидкости прост в установке и обслуживании: магнитострикционный измеритель уровня жидкости обычно устанавливается через существующее отверстие трубы на верхней части резервуара, особенно подходит для установки подземных резервуаров для хранения и резервуаров для хранения, которые были введены в эксплуатацию, и нормальная работа не может быть затронута в процессе установки
технические параметрыизмагнитострикционный измеритель уровня жидкости 4-20мА с точностью 0.5мм высокой
Типичное применение | Жидкость, измерение границы раздела |
модель продукта |
NYCZ500 |
Форма антенны |

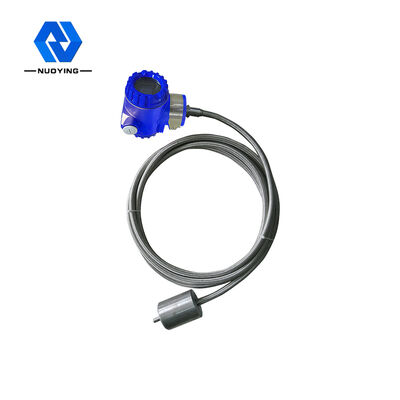

Кабель, тип полюса |
Материал антенны |
304 316 |
диапазон измерения | 0-50 м ~ 5000 мм (кабель: 25 м) |
Точность измерения | ±0,5 мм |
Источник питания | 24 В постоянного тока (две линии, четыре линии), 220 В переменного тока |
сигнальный выход |
4...20 мА/HART/RS485/Modbus... |
Рабочий ток |
4…20 мА |
Характеристики нагрузки | При подаче тока максимальное сопротивление нагрузки составляет 600 Ом;Когда напряжение выводится, максимальное сопротивление нагрузки составляет 2 мА. |
Температура процесса | -40~+200℃ |
время отклика | 0,2~5 мс |
Технологическое давление | -0,1~10,0 МПа |
Технологическое соединение | резьба, кронштейн, фланец (по выбору) |
коэффициент разрешения | ±1 мм |
уровни защиты | IP65, IP67, IP68 (по выбору) |
Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
