Подробная информация о продукте:
|
| Типичное применение: | Жидкость или интерфейс | Модели продукта: | NY-CZ500 |
|---|---|---|---|
| Тип формы антенны: | тип кабеля или штанги | Материал формы антенны: | 304/316 |
| Верность измерений: | ± 0,5 mm | Отростчатое давление: | -0,1 | 10.0MPa |
| Технологическое соединение: | фланец, поток | Взрывозащищенная ранг: | Exia II CT6 (опционное) |
| Высокий свет: | Жидкостный магнитострикционный уровнемер 24 В постоянного тока,резьбовой магнитострикционный уровнемер,магнитострикционный уровнемер CZ500 |
||

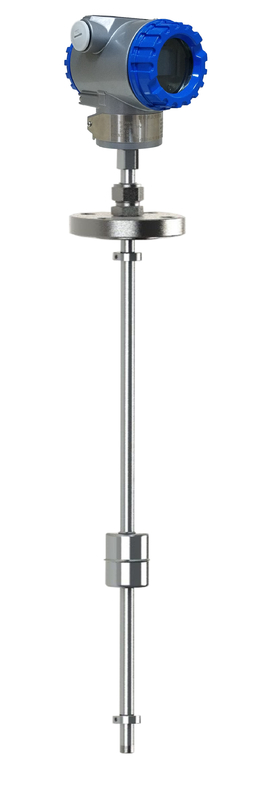

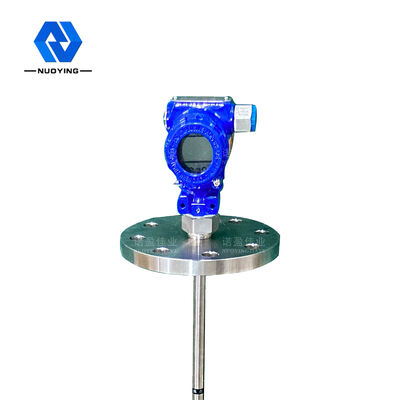

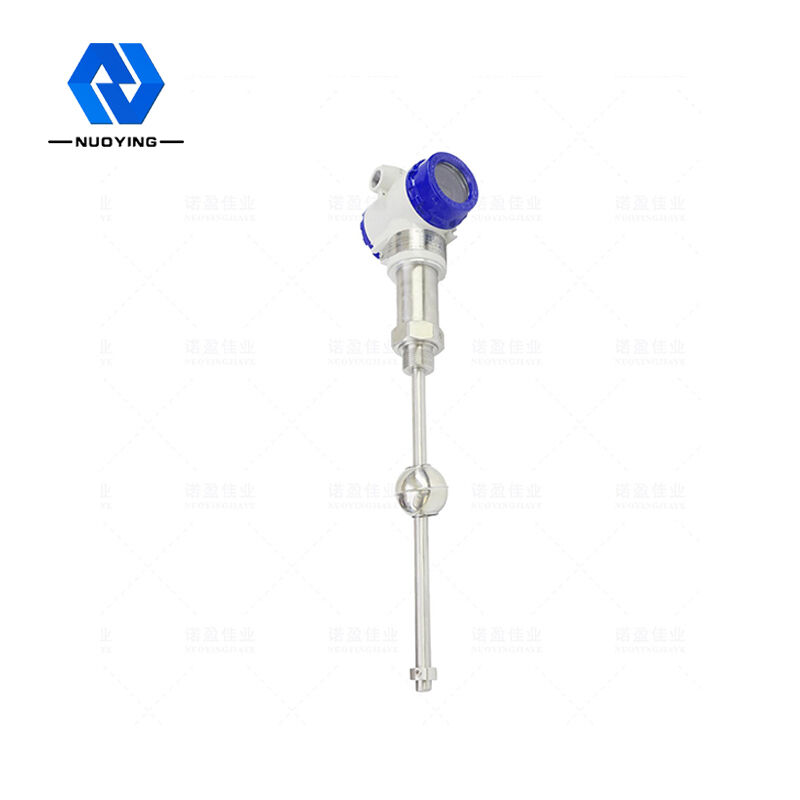

24ВДК двухпроводной магнитострикционный уровнемер для жидкостного измерения
Принцип работы24ВДК двухпроводной магнитострикционный уровнемер для жидкостного измерения
Магнитострикционный уровнемер состоит из трех частей: измерительного стержня, схемного блока и поплавка.Во время измерения блок схемы генерирует импульс тока, который проходит по магнитострикционному проводу и создает кольцеобразное магнитное поле.Снаружи детекторного стержня находится поплавок, и поплавок перемещается вверх и вниз вдоль детекторного стержня при изменении уровня жидкости.Поскольку в поплавке установлен набор постоянных магнитов, поплавок одновременно создает магнитное поле.Когда текущее магнитное поле встречается с поплавковым магнитным полем, генерируется «поворотный» импульс или «возвратный» импульс.Преобразуйте разницу во времени между «обратным» импульсом и текущим импульсом в импульсный сигнал, чтобы рассчитать фактическое положение поплавка и измерить уровень жидкости.
Особенность дизайна24VDC двухпроводной магнитострикционный уровнемер для жидкостного измерения
◎Более широкая применимость благодаря множеству форм зондов, множеству форм технологических соединений, множеству производственных материалов и настраиваемой конструкции.
◎высокая надежность: поскольку магнитострикционный указатель уровня жидкости использует волноводный принцип, в нем нет механических подвижных частей, поэтому нет трения и износа.Весь преобразователь заключен в трубу из нержавеющей стали, которая не контактирует с измеряемой средой.Датчик работает надежно и имеет длительный срок службы
◎высокая точность: поскольку магнитострикционный измеритель уровня жидкости работает с волноводным импульсом, измеренное смещение определяется путем измерения времени начального импульса и конечного импульса, поэтому точность измерения высока, а разрешение лучше, чем 0,01% полной шкалы, что трудно достичь с другими датчиками
◎высокая безопасность: магнитострикционный измеритель уровня жидкости обладает высокими взрывозащищенными характеристиками, искробезопасностью и взрывобезопасностью, безопасным использованием и особенно подходит для измерения химического сырья и легковоспламеняющихся жидкостей.Нет необходимости открывать крышку резервуара во время измерения, чтобы избежать ненадежности ручного измерения.
◎магнитострикционный измеритель уровня жидкости прост в установке и обслуживании: магнитострикционный измеритель уровня жидкости обычно устанавливается через существующее отверстие трубы на верхней части резервуара, особенно подходит для установки подземных резервуаров для хранения и резервуаров для хранения, которые были введены в эксплуатацию, и нормальная работа не может быть затронута в процессе установки
технические параметрыизмагнитострикционный измеритель уровня жидкости 4-20мА с точностью 0.5мм высокой
| Типичное применение | Жидкость, измерение границы раздела |
|
модель продукта |
NYCZ500 |
|
Форма антенны |
Кабель, тип полюса |
|
Материал антенны |
304 316 |
| диапазон измерения | 0-50 м ~ 5000 мм (кабель: 25 м) |
| Точность измерения | ±0,5 мм |
| Источник питания | 24 В постоянного тока (две линии, четыре линии), 220 В переменного тока |
|
сигнальный выход |
4...20 мА/HART/RS485/Modbus... |
| Рабочий ток |
4…20 мА |
| Характеристики нагрузки | При подаче тока максимальное сопротивление нагрузки составляет 600 Ом;Когда напряжение выводится, максимальное сопротивление нагрузки составляет 2 мА. |
| Температура процесса | -40~+200℃ |
| время отклика | 0,2~5 мс |
| Технологическое давление | -0,1~10,0 МПа |
| Технологическое соединение | резьба, кронштейн, фланец (по выбору) |
| коэффициент разрешения | ±1 мм |
| уровни защиты | IP65, IP67, IP68 (по выбору) |
| Взрывозащищенный класс | Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
※Примечание. Продукт можно настроить в соответствии с конкретными требованиями пользователей.
