Подробная информация о продукте:
|
| Ряд расхода потока: | 0.5-10m/s | Номинальный диаметр: | 15~800mm |
|---|---|---|---|
| Температура окружающей среды: | -25℃ - +120℃ | Степень защиты: | IP68, IP65 |
| Точность: | ±0.5%R, ±1%R (под DN200) | выход сигнала: | 4-20 мА |
| окружающая влажность: | 5%~95% | Отдельный тип: | PTFE (PFA) |
| Высокий свет: | Электромагнитный расходомер воды 2,5 МПа,Электромагнитный расходомер воды NYLL-CH |
||
Диаметр номинального расходомера воды NYLL-CH 1.6MPa 2.5Mpa Mag электромагнитный

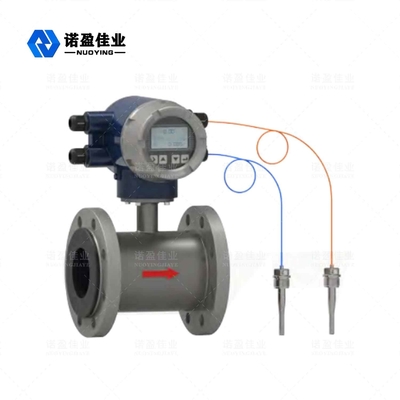

NYLL-CH Электромагнитный тепловой счетчикр

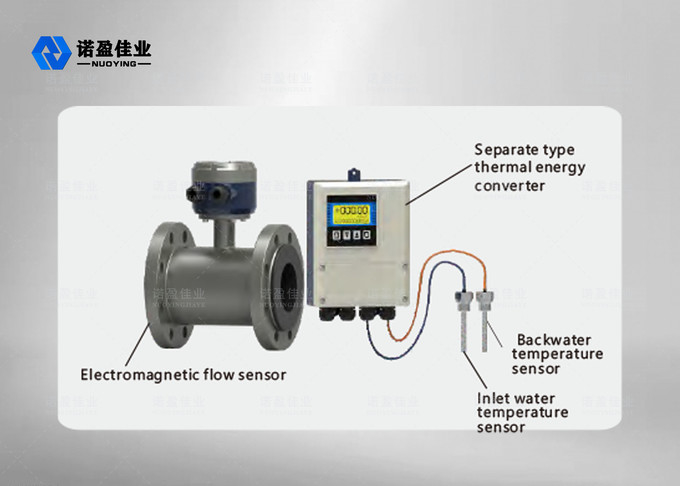

Электромагнитный теплосчетчик NYLL-CH предназначен для специального применения в интеллектуальных станциях распределенной энергии и теплообмена, которые могут напрямую измерять расход, холод и тепло.Не требует дополнительного сумматора расхода и Pt1000.Легко установить с низкой стоимостью.Электромагнитный датчик расхода используется в качестве электромагнитного счетчика тепла для определения расхода теплоносителя и отличается высокой точностью, широким диапазоном применения, а также удобной и простой онлайн-калибровкой.
NYLL-CH Электромагнитный тепловой счетчикрТехнические параметры
|
Стандарт Номинальный диаметр Диапазон расхода Точность Средняя проводимость |
ДЖБ/Т 9248-2015/ГБ/Т32224 -2015/КДЖ128 -2007 15~800мм 0,5－10 м/с ±0,5%R, ±1%R (ниже DN200) Теоретическое значение ≥5 мкСм/см, фактическое значение использования ≥30 мкСм/см. |
|||
| Номинальное давление | Стандарт 1,0 МПа | Дополнительно 1,6 МПа | Дополнительно 2,5 МПа | Дополнительно 4,0 МПа |
| Ду15-Ду800 | Ду15-Ду800 | Ду15-Ду600 | Ду15-Ду50 | |
| Температура окружающей среды |
Датчик Интегрированный тип |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Высшая среда температура |
Интегрированный тип | +80℃ | ||
|
Отдельный тип |
Подкладка из неопрена (CR) | +80℃ | ||
| Силиконовый каучук (FVMQ) | -20-+250℃ | |||
|
ПТФЭ (ПФА) Футеровка из ПТФЭ (F4) Футеровка из полифторэтиленпропилена (F46) |
+80℃或+120℃ | |||
|
Выходной сигнал Размер порта кабеля Напряжение питания Потребляемая мощность Режим связи Материал сигнального электрода и заземляющего электрода Форма электрода Количество электродов Соединительный фланец Соединительный фланец |
4-20 мА;импульс/частота 2 кГц (по умолчанию), SKHz (макс.): М20*1.5 (стандартное нейлоновое водонепроницаемое соединение, дополнительное взрывозащищенное металлическое соединение) 110/220 В переменного тока (100-240 В переменного тока), 50 Гц/60 Гц; 24 В постоянного тока ±10% ≤20 Вт RS-485, поддержка стандарта MODBUS - протокол RTU, протокол HART, GPRS Нержавеющая сталь 316L, Hastelloy C, Hastelloy B, титан, тантал, платина Внутренние вставные электроды, внешние вставные электроды должны быть настроены Стандарт 3-4 электрода (2 измерительных электрода, 1 заземляющий электрод), конфигурация по калибру В соответствии с национальным стандартом GB9119 (можно настроить в соответствии с требованиями пользователя) В соответствии с национальным стандартом GB9119 (можно настроить в соответствии с требованиями пользователя) |
|||
| Материал заземляющего кольца | Нержавеющая сталь, молибденсодержащая нержавеющая сталь | |||
| Ду15-Ду450 | Нержавеющая сталь lCr18Ni9Ti (нормальная аустенитная нержавеющая сталь SUS321) | |||
| Материал корпуса | Стандартная углеродистая сталь, нержавеющая сталь должна быть настроена | |||
| Степень защиты | Отдельный тип IP68, IP65 | |||
| Встроенный тип IP65 | ||||
NYLL-CH Электромагнитный тепловой счетчикрПроизводительность Параметры
| Источник питания | Датчик температуры 220 В переменного тока/24 В постоянного тока Pt1000 |
| Режим связи | RS-485 Точность измерения температуры ±Q1°C |
| Протокол связи | Modbus- RTUBACnet Температура среды 2-180°C |
| Максимальное расстояние связи | 400 м Диапазон температурного перепада 2K-80K |
| Класс точности | 2 класс Хранение данных Исторические данные за 18 месяцев |
| Место установки | Входная труба, обратная труба не являются обязательными Температура окружающей среды -10°C-60°C |

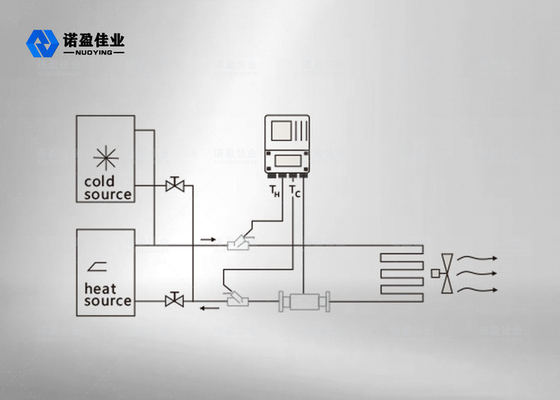

NYLL-CH Электромагнитный тепловой счетчикр Принцип работы
Горячая вода (холодная вода), подаваемая источником тепла, поступает в систему теплообмена (радиатор, теплообмен или комплексная система, состоящая из них) с более высокой (низкой) температурой, а вытекает с более низкой (более высокой) температурой. высвобождается или поглощается пользователем посредством теплообмена (Примечание: этот процесс включает в себя процесс обмена энергией системы отопления и системы охлаждения).
При протекании воды через систему теплообмена количество тепла, выделяемого или поглощаемого системой, рассчитывается и отображается калькулятором в соответствии с расходом gτi1ven по датчику расхода τ1 и температурой подпорной воды τ0, определяемой датчиком температуры воздуха pτ0, и время прохождения потока воды.
Q = ∫ q × ∆h × dτ = ∫ ρ × qv × ∆h × dτ
Q: количество тепла, выделяемого или поглощаемого системой, Jor кВтч;Qм - масса воды, протекающей через теплосчетчик, кг/ч;
Qv;объемный расход воды, протекающей через теплосчетчик, м3/ч;Р: плотность воды, протекающей через теплосчетчик, кг/м3;
△h – разность энтальпий воды при температурах на входе и выходе из системы теплообмена, Дж/кг;
Т: время, ч;
NYLL-CH Электромагнитный тепловой счетчикр Особенности дизайна
◎ Измерение холода и тепла: преобразователь имеет функцию прямого измерения холода и тепла и оснащен двумя стандартными Pt1000.Его не нужно оборудовать сумматором холодного и теплового потока, чтобы облегчить установку и снизить затраты на покупку и установку.
Высокая надежность: после строгих испытаний, таких как ЭМС, безопасность, высокая и низкая температура, которые выше, чем национальные стандарты GB/T17616, GB/2423, GB/T16499.
◎ Быстрый отклик: использование 32-битного микроконтроллера, 24-битного АЦП и оптимизированного алгоритма фильтрации, быстрый отклик, точные и стабильные данные измерений, подходящие для измерения и управления при соответствующем оборудовании.
◎ Заземляющий электрод: запатентованная технология NONCON, которая формирует измерительный баланс в измерительной секции и устраняет погрешность измерения, вызванную плохим заземлением, для обеспечения долговременной точности измерений.Его не нужно оборудовать заземляющим кольцом, чтобы снизить затраты на материалы и установку.
◎ Отдельная технология IP68: используйте специально детализированную технологию проектирования IP68, используйте специальный импортный герметик IP68, специальный кабель IP68 и несколько уплотнений IP68 для предотвращения конденсации отдельного датчика IP68.
◎ Высокое отношение сигнал/шум: датчик использует технологию высокого отношения сигнал/шум.В преобразователе используются малошумные и высокоточные детали и технология проектирования, облегчающие измерение минимального расхода.
◎ Маломощный дизайн;оптимизированная конструкция цепи возбуждения, потребляемая мощность снижена более чем в 3 раза по сравнению с обычными электромагнитными расходомерами, и это может обеспечить экономию энергии в большом количестве приложений.
◎ Китайский дисплей: используйте ЖК-экран на китайском языке для простоты понимания и эксплуатации.
◎ Оптимизированная технология источника питания: используйте оптимизированную конструкцию источника питания, зрелую и надежную технологию, высокую эффективность преобразования и надежное долгосрочное использование.
◎ Быстрая проводка: используйте клеммную колодку лучшего международного бренда, которая является быстрой, удобной и надежной, чтобы обеспечить стабильные и надежные долгосрочные измерения.
◎ Выходной сигнал: оснащен стандартным RS-485, (4-20) мА, частота/импульс, быстрая выходная характеристика, а порт снабжен мерами защиты, такими как защита от молнии.
