Подробная информация о продукте:
|
| Коэффициент ряда: | 20:1 | Ранг точности: | тип трубы: 0,5 ранга, ранг 1,0; |
|---|---|---|---|
| Нормальная резиновая подкладка: | -20~+60°C | Высокотемпературная резиновая подкладка: | -20~+90°C |
| Выравниваться PTFE: | -30~+100°C | Высокотемпературная подкладка tetrafluoro: | -20~+180°C |
| Ряд расхода потока: | 0.1-10m/s | Источник питания: | 220VAC или 24VDC |
| Высокий свет: | Электромагнитный расходомер NYLD,интеллектуальный электромагнитный расходомер 10 м/с,интеллектуальный измеритель электромагнитного поля 20 мА |
||
Высокая точность измерителя прокачки 0.1-10м/С НЙЛД 4-20мА интеллектуальная электромагнитная

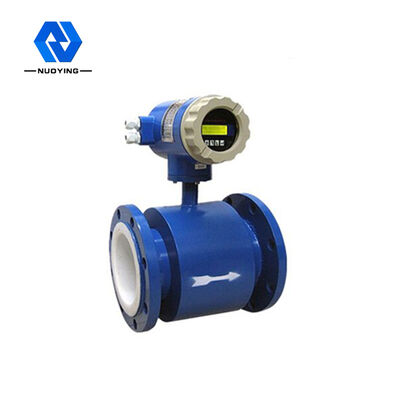

Интеллектуальный электромагнитный расходомер NYLD

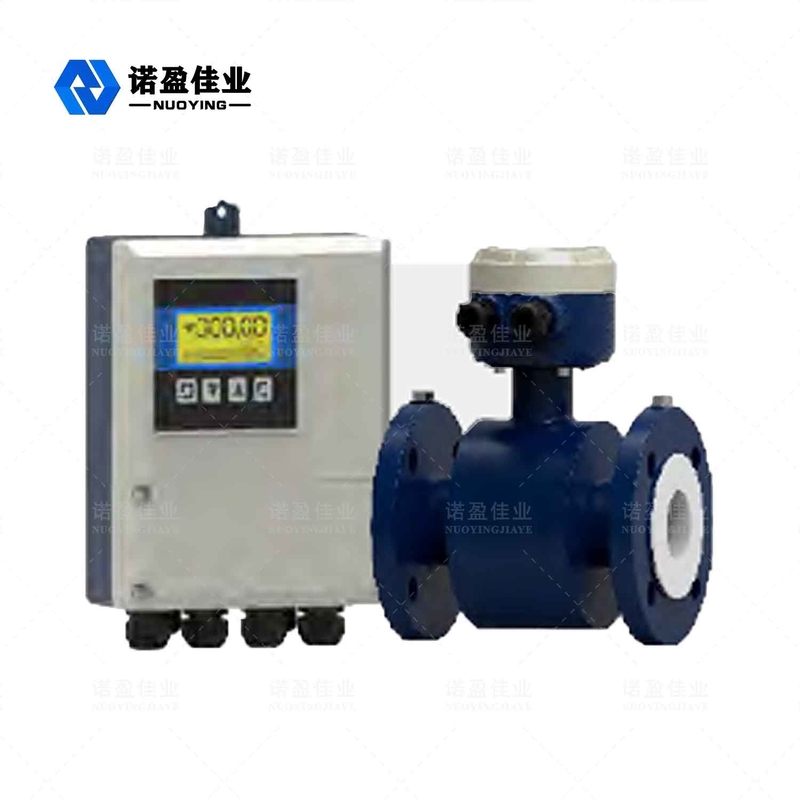

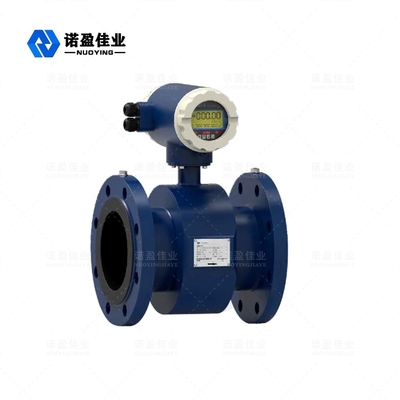

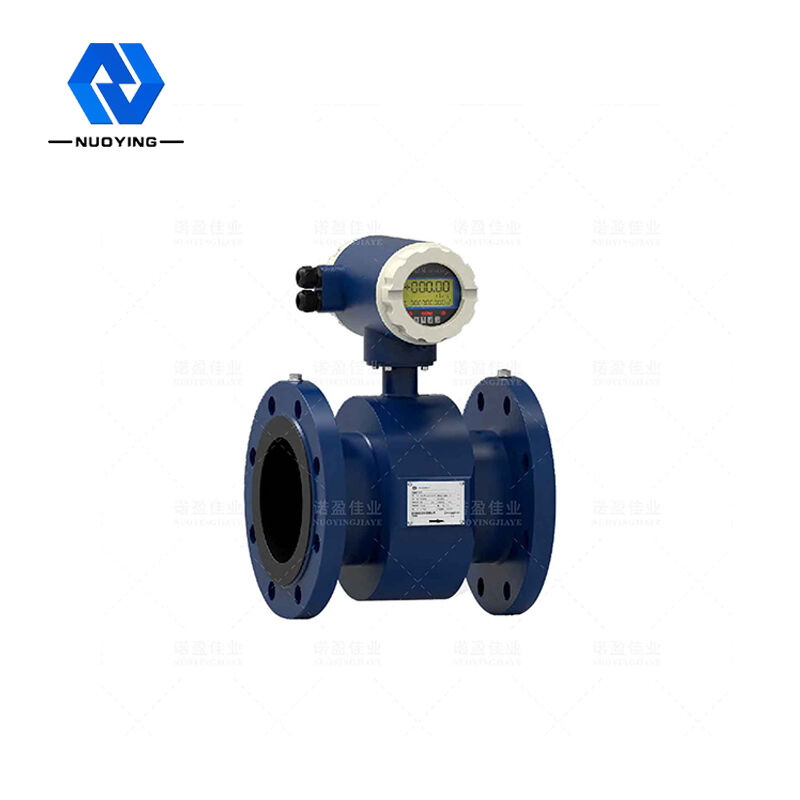

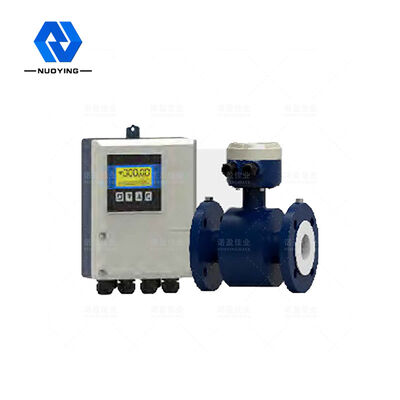

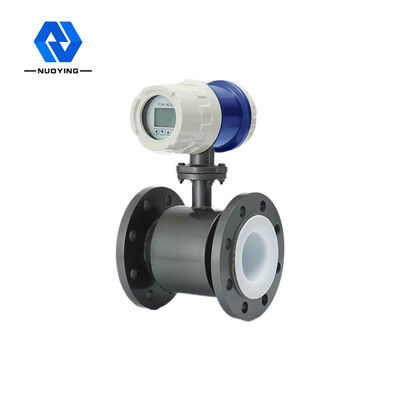

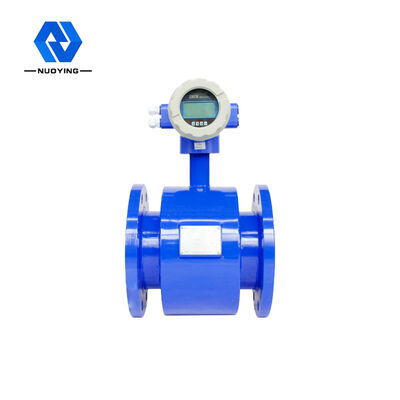

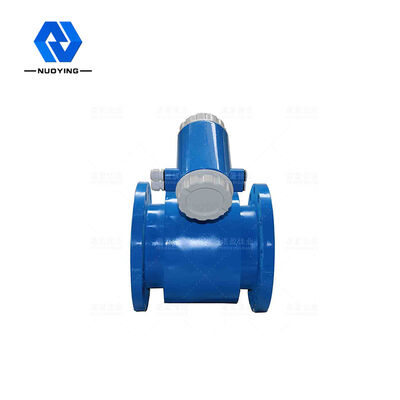

Электромагнитный расходомер интеллектуального типа NYLD состоит из датчика и преобразователя.Он основан на законе электромагнитной индукции Фарадея, который используется для измерения объемного расхода проводящей жидкости с проводимостью более 5 мкс/см.Это индуктивный счетчик для измерения объемного расхода проводящей среды.В дополнение к измерению объемного расхода обычной проводящей жидкости, его также можно использовать для измерения объемного расхода сильно агрессивных жидкостей, таких как сильная кислота и щелочь, и однородной двухфазной суспензионной жидкости жидкость-твердое вещество, такой как пульпа, целлюлоза и бумажная масса. .Он широко используется для измерения расхода в нефтяной, химической, металлургической, текстильной, бумажной, природоохранной, пищевой и других отраслях промышленности, а также в муниципальном управлении, водохозяйственном строительстве, на реках и в других областях.
Интеллектуальный электромагнитный расходомер NYLD Технические Параметры
|
Стандартный Номинальный диаметр (мм) (специальные характеристики могут быть изменены) |

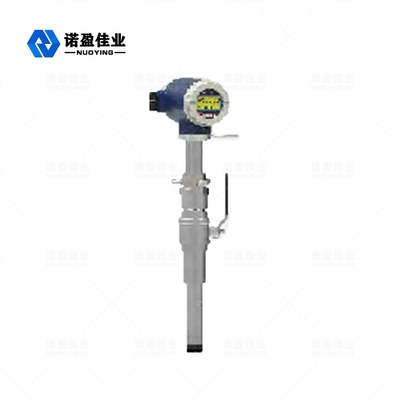

ДЖБ/Т 9248-2015 тип трубы футеровка из ПТФЭ: DN10~DN600;чернила резиновой подкладки трубного типа: Ду40~Ду2200 Тип вставки: DN150~DN3000 |
| Направление потока | Положительный и отрицательный |
| Коэффициент диапазона | 20:1 |
| Ошибка повторяемости | ±0,1% от измеренного значения |
| Класс точности |
тип трубы: 0,5 сорт, 1,0 сорт; Плагин: 1,5 класс, 2,0 класс |
| Температура измеряемой среды |
Обычная резиновая футеровка: -20~+60°C Футеровка из высокотемпературной резины: -20~+90°C Футеровка из ПТФЭ: -30~+100°C Футеровка из высокотемпературного тетрафтора: -20~+180°C |
|
Номинальное рабочее давление (высокое давление может быть настроено)
|
DN10－DN150: ≤1,6 МПа DN200－DN350: ≤1,0 МПа DN400－DN1000: ≤0,6 МПа DN450－DN2200: ≤0,25 МПа |
| Диапазон расхода | 0,1－10 м/с |
| Диапазон проводимости | Проводимость измеряемой жидкости ≥5 мкс/см |
| Выходной сигнал | 4-20 мА (сопротивление нагрузки 0~750 Ом), импульс/частота, контрольный уровень |
| Коммуникационный выход |
Протокол связи RS485 MODBUS, интерфейс связи HART |
| Источник питания | 220 В переменного тока или 24 В постоянного тока |
|
Требуется прямо длина трубы |
Восходящий ≥5DN вниз по течению ≥2DN |
| Режим подключения | Расходомер и труба используют фланцевое соединение, а фланец соответствует национальному стандарту: GB/T9115.1-200. |
| Взрывозащищенный класс | ExdllСТ6 |
| Степень защиты | IP65, можно настроить до IP68 |
| Температура окружающей среды | -25～＋60℃ |
| Влажность окружающей среды | 5%～95% |
| Общая потребляемая мощность | Менее 20 Вт |
Интеллектуальный электромагнитный расходомер NYLD Операционная Принцип
В соответствии с принципом электромагнитной индукции Фарадея пара детектирующих электродов крепится на стенке трубы перпендикулярно оси измерительной трубы и магнитной силовой линии. Когда проводящая жидкость движется вдоль оси измерительной трубы, проводящая жидкость пересекает магнитная силовая линия для создания индуцированного потенциала. Индуцированный потенциал определяется двумя электродами обнаружения, и его значение пропорционально скорости потока. Значение:
E=KBVD Где: E-индуцированный потенциал;
K-фактор, связанный с распределением магнитного поля и осевой длиной;
B-напряженность магнитной индукции;
V - средний расход токопроводящей жидкости;
D-расстояние между электродами;(измерьте внутренний диаметр трубы)
Датчик передает наведенный потенциал E в виде сигнала потока на преобразователь. После серии цифровых обработок, таких как фильтрация усиления и преобразования, мгновенный расход и накопленный расход отображаются на жидкокристаллическом точечном матричном дисплее с подсветкой. Преобразователь имеет4 Выход -20 мА, выход сигнала тревоги и частотный выход, интерфейс связи RS-485 и поддержка HART и MODBUS.
протоколы.
Интеллектуальный электромагнитный расходомер NYLD Особенности дизайна
■ Полная цифровая обработка, сильная защита от помех, надежное измерение, высокая точность, диапазон измерения расхода может достигать 150:1;
■ Импульсный источник питания со сверхнизкими электромагнитными помехами, большой диапазон напряжения подходящего источника питания, хорошая защита от электромагнитных помех;
■ Использование 16-разрядного встроенного микропроцессора с высокой скоростью работы, высокой точностью и программируемым возбуждением низкочастотной прямоугольной волны, что повышает стабильность измерения расхода и низкое энергопотребление;
■ Использование деталей SMD и технологии поверхностного монтажа (SMT), высокая надежность схемы;
■ Отсутствие движущихся частей в трубе, отсутствие частей, препятствующих потоку, и практически отсутствуют дополнительные потери давления при измерении;
■ Он может изменять ассортимент онлайн на месте в соответствии с реальными потребностями пользователей;
■Результаты измерений не зависят от физических параметров, таких как распределение скорости потока, давление жидкости, температура, плотность, вязкость;
■ ЖК-дисплей высокой четкости с подсветкой, полное меню на китайском языке, простота в использовании, простота в эксплуатации, простота в освоении и понимании;
■ С цифровым выходным сигналом связи, таким как RS485, RS232, Hartand Modbus (дополнительно);
■ С функцией самопроверки и самодиагностики;
■ С функцией почасовой записи общего расхода, записывающей общий объем потока в часах, подходящей для измерения с разделением времени (опционально);
■ Имеются три интегратора, которые могут отображать сумму прямого накопления, сумму обратного накопления и сумму вычисления разницы соответственно. Имеются внутренние часы отключения питания, которые могут записывать 16 раз отключения питания.(по желанию);
■ С инфракрасным портативным оператором, скорость связи 115 кГц, он может управлять всеми функциями преобразователя удаленно без контакта (опционально).
