Подробная информация о продукте:
|
| Модель продукта: | NYRD809 | Тип антенны: | тип рожка |
|---|---|---|---|
| Материал антенны: | 304 | Типичное применение: | Различные твердые вещества |
| Диапазон измерения: | 0-30м | Точность измерения: | 0,05%~0,1% F. S |
| Отростчатая температура: | - 40~+1200 ℃ | Отростчатое давление: | -0.1~2.0MPa |

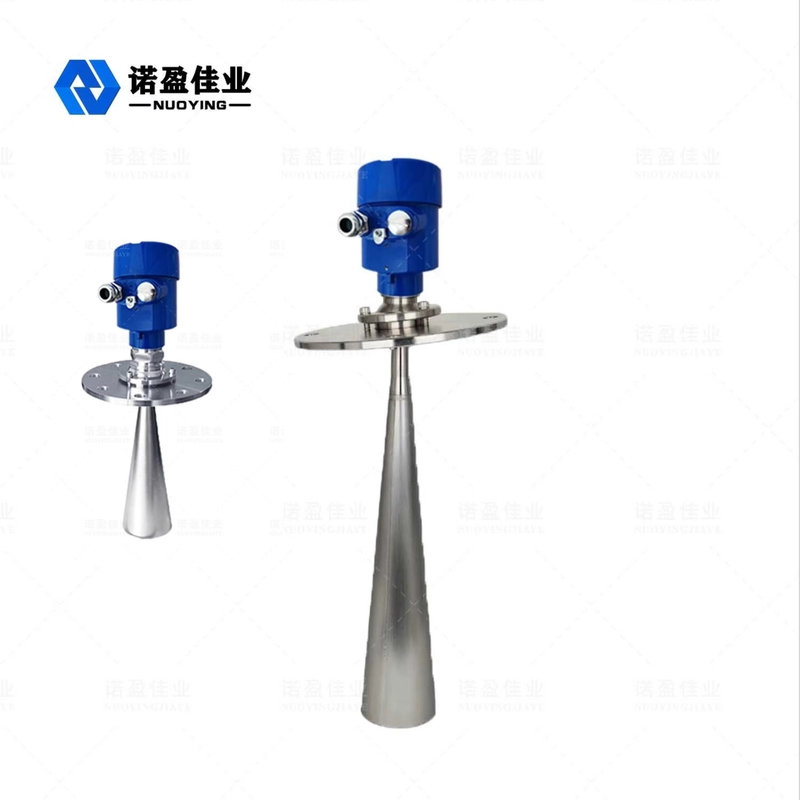

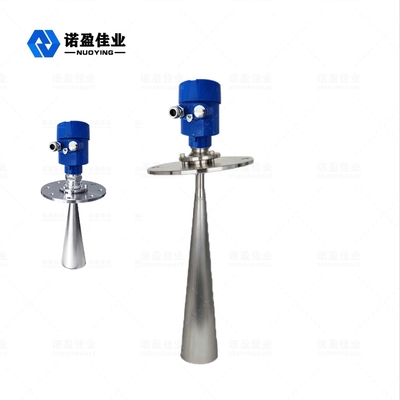

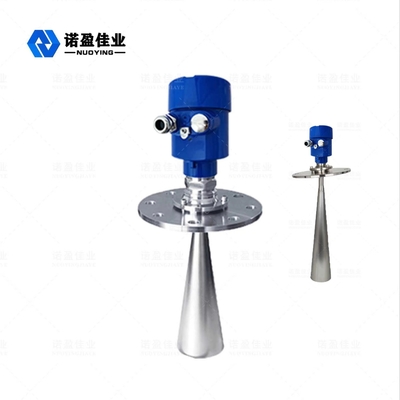

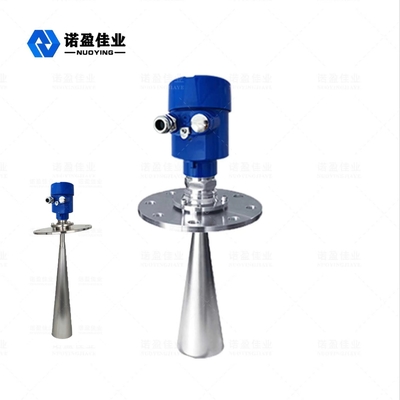

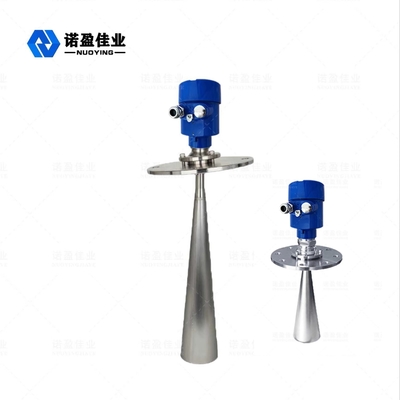

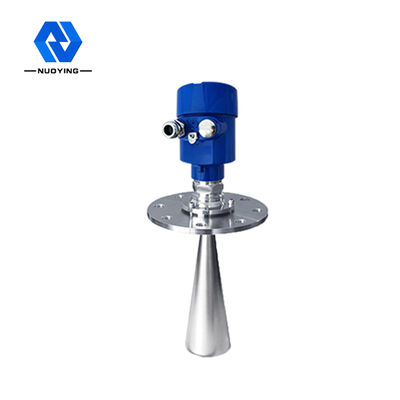

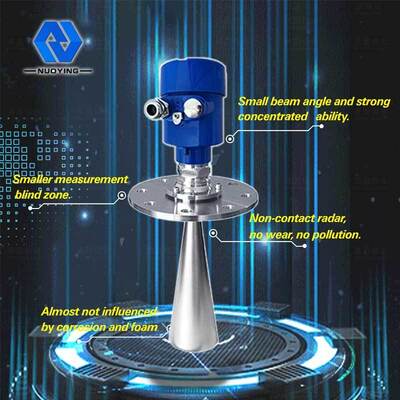

высокая частота слепой зоны измерителя уровня НИРД809 радара 26Г небольшая
Принцип работы измерителя уровня радара 26G
Антенна уровня радара передает узкие микроволновые импульсы, которые передаются вниз через антенну.Когда импульсная волна касается поверхности измеряемой среды, она отражается обратно и снова принимается антенной системой.Сигнал передается на электронную часть схемы и автоматически преобразуется в сигнал уровня (поскольку скорость распространения импульса чрезвычайно высока, время, необходимое для того, чтобы электромагнитная волна достигла цели и вернулась к приемнику после отражения, практически мгновенно).
Базовая плоскость измерения: нижняя поверхность резьбы или уплотнительная поверхность фланца.
Примечание. При использовании таймера уровня радара необходимо убедиться, что самый высокий уровень не может попасть в слепую зону (зона, показанная буквой D на рисунке).
Радарный уровнемер 26G Технические параметры
|

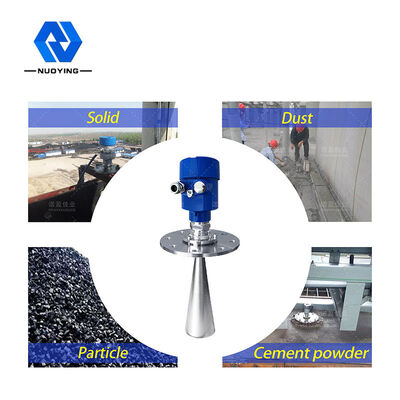

Типичные области применения |
Различные твердые вещества (зерно, галька, железная руда, уголь и др.) |
| Модель продукта | NYRD809 |
|
Тип антенны |
тип стержня, тип капли воды, тип плоской пластины, тип рога, тип полированной поверхности, тип линзы |
| Материал антенны | ПТФЭ, 304, 316, ПП, ПФА |
| Диапазон измерения | 10м, 20м, 30м, 35м, 40м, 80м |
| Точность измерения | 0,05%~0,1% F. S |
| Источник питания | 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока |
| Выходной сигнал | 4... 20 мА/HART/RS485/Modbus |
| Температура процесса | - 40~+1200 ℃ |
| Давление процесса | - 0,1~2,0 МПа |
| Технологическое соединение | резьба, кронштейн, фланец, санитарный хомут (опционально) |
| Электрический интерфейс | M20×1,5, 1/2"NPT |
| Степень защиты | IP65, IP67, IP68 (опционально) |
| Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание: Индивидуальные продукты могут быть разработаны в соответствии с конкретными требованиями пользователей!
