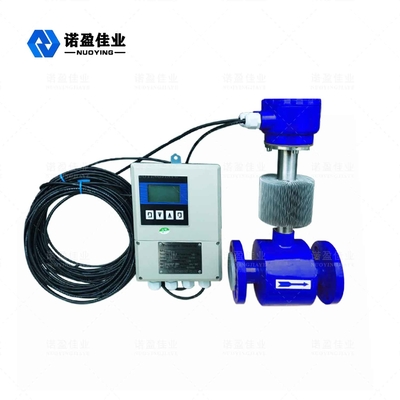

Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку

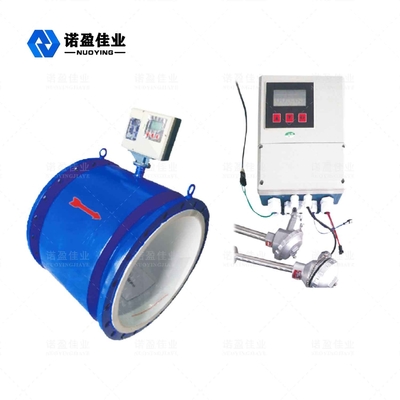

Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку

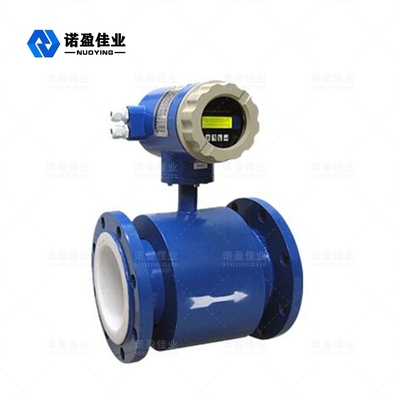

Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку

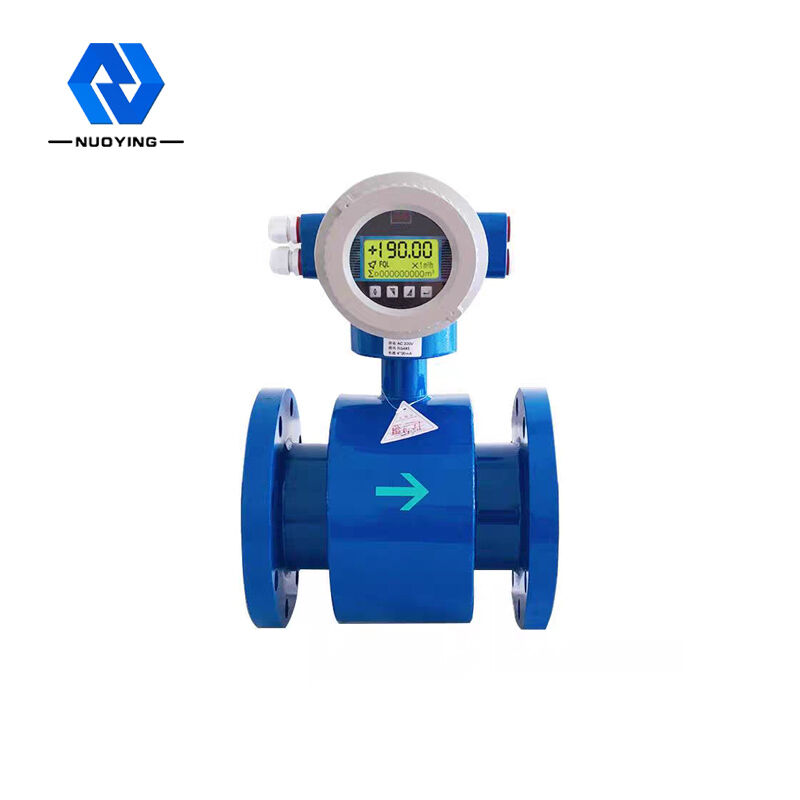

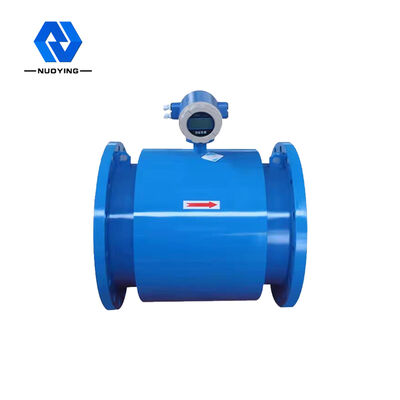

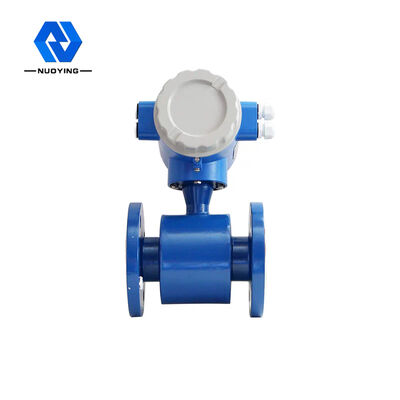

Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку

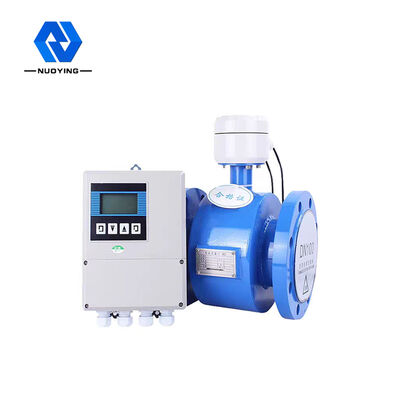

Большие изображения :  Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку

Подробная информация о продукте:
Место происхождения: Сиань, Шэньси, Китай
Фирменное наименование: NUOYINGJIAYE
Сертификация: CE
Номер модели: NYLD-GD
Оплата и доставка Условия:
Количество мин заказа: 1 ШТ
Цена: 550-1000
Упаковывая детали: Коробка, 90см×30см×30см (ссылка)
Время доставки: 7-12 рабочих дней
Условия оплаты: Т/Т
Поставка способности: 500pcs в месяц

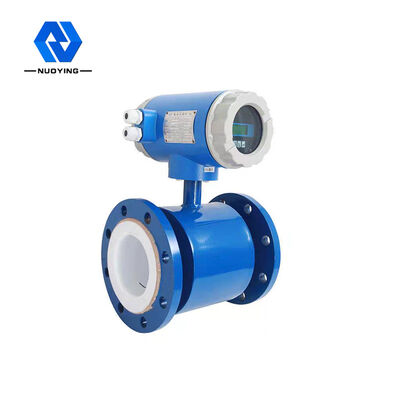

Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку

описание
Типичное применение: проводящая жидкость и суспензия Модель продукта: NYLD-GD
Номинальный диаметр: DN6мм-DN3000мм Номинальное давление: 0,6~4,0 МПа (можно настроить специальное давление)
Диапазон измерения: Настройка расхода 1500:1 < 15 м/с Точность измерения: 0,5% по умолчанию, 0,3% или 0,2% опционально
Электродные формы: стандартная, скребок и сменная форма Выходной сигнал: частота, аварийный и импульсный выход

Высокоточный и надежный электромагнитный расходомер трубопровода Нылд без частей, препятствующих потоку


Принцип работы выходов электромагнитного расходомера высокого давления устойчивого трубопровода Нылд множественный

трубопроводный электромагнитный расходомер является одним из видов расходомеров с высокой точностью и надежностью.Он может измерять расход проводящей жидкости и шлама в закрытом трубопроводе. Его принцип измерения основан на законе электромагнитной индукции Фарадея.То есть, когда токопроводящая жидкость пересекает магнитные линии в магнитном поле, в проводнике возникает наведенная электродвижущая сила:
Э=КБВД
K: постоянная прибора B: интенсивность магнитной индукции
V: средний расход в поперечном сечении измерительной трубы
D: внутренний диаметр измерительной трубы
При измерении расхода жидкость течет через магнитное поле перпендикулярно направлению потока.Поток проводящей жидкости индуцирует сигнал напряжения, пропорциональный среднему расходу (т.е. объемному расходу).Сигнал наведенного напряжения регистрируется двумя электродами, находящимися в непосредственном контакте с жидкостью, передается на усилитель по кабелю и, наконец, преобразуется в унифицированный токовый выходной сигнал.

Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку 0

Трубопроводный электромагнитный расходомер Особенность дизайна



◎ На точность измерения не влияют изменения плотности жидкости, вязкости, температуры, давления и проводимости.
◎ В измерительной трубе отсутствуют детали, препятствующие потоку, отсутствуют потери давления и низкие требования к прямолинейным участкам трубы.
◎ Преобразователь оснащен жидкокристаллическим дисплеем с подсветкой, что упрощает чтение под прямыми солнечными лучами или в темной комнате.
Задание параметров с помощью инфракрасных сенсорных клавиш можно безопасно установить, не открывая крышку преобразователя в неблагоприятных условиях.
◎ Расходомер представляет собой двустороннюю измерительную систему с тремя интеграторами: прямым, обратным и полной разницей;Может отображать прямой и обратный поток.
◎ Имеет несколько выходов: ток, импульс, цифровая связь, HART.
◎ Преобразователь имеет функции вывода аварийного сигнала самодиагностики, вывода аварийного сигнала обнаружения пустой загрузки, вывода аварийного сигнала верхнего и нижнего пределов расхода, контроля партии и т.д.
◎ Его можно использовать не только для общего обнаружения процесса, но и для измерения целлюлозы, бумажной массы и жидкой пасты.
◎ Высоковольтный электромагнитный расходомер использует технологию облицовки экрана PFA, которая устойчива к высокому давлению и отрицательному давлению и специально используется в нефтехимической и горнодобывающей промышленности.
◎ Взрывозащищенные приборы можно использовать в соответствующих взрывозащищенных местах.


Трубопроводный электромагнитный расходомерТехнический параметр




Типичное применениеИзмерение расхода жидкости в типичном трубопроводе
Номинальный диаметрDN6мм-DN3000мм
Номинальное давление0,6~4,0 МПа (можно настроить специальное давление)
Диапазон измеренияНастройка расхода 1500:1 < 15 м/с
Точность измерения0,5% по умолчанию, 0,3% или 0,2% опционально
Подкладочные материалыполихлоропреновый каучук, полиуретановый каучук, силиконовый фторкаучук, ПТФЭ, перфторэтиленпропилен (F46) и ПФА
Электродные формыстандартная, скребок и сменная форма
Материал электрода16, Hastelloy B, Hastelloy C, титан, тантал, сплав платины/иридия, карбид вольфрама с покрытием из нержавеющей стали
Средняя температураИнтегрированный тип-20℃~+70℃

Тип разделения


подкладка из неопрена и подкладка из полиуретана -20℃~+60℃
ПТФЭ, ПФА, Ф46, футеровка из силиконового фторкаучука 40℃~+180℃
Температура окружающей среды-25℃~+60℃
Влажность окружающей среды5~100% относительной влажности (относительная влажность)
источник питанияAC220V50Hz/DC24V/3.6V
Потребляемая мощность< 15 Вт
Выходной сигналчастота, аварийный и импульсный выход
Режим связиИнтерфейс последовательной связи RS232C или RS485, протокол связи HART, запись о грозозащите (10 лет)
защита от отключения питанияВнутренний дизайн с часами без отключения питания, которые могут хранить 16 значений времени отключения питания.
ПрилавокВсего положительных, Всего обратного
Точность соответствия± 0,5% от указанного значения, ± 0,3% или 0,2% от указанного значения могут быть выбраны
Время затуханияпостоянная Непрерывная переменная выбирается в диапазоне от 0 до 100 с (90 %).
Диэлектрическая проводимость≥ 20us/см
Структурный типнеразъемный, разъемный, погружной, взрывозащищенный
Класс защитыIP65, IP67, IP68 (опционально)
Класс взрывозащитыExia IICT5 Ga, ExdICT5 Gb (подробности см. в сертификате)

※ Примечания: продукты могут быть настроены и разработаны в соответствии с конкретными требованиями.


Трубопроводный электромагнитный расходомер Товар Приложения



Он широко используется в различных отраслях промышленности, таких как сталелитейная, электроэнергетическая, нефтяная, химическая промышленность, угольная, металлургическая, минеральная, бумажная, водоснабжение и водоотведение, пищевая, медицина и другие.

Высокоточный и надежный трубопроводный электромагнитный расходомер без частей, препятствующих потоку 1
