Подробная информация о продукте:
|
Типичное применение: | немножко въедливая жидкость | Модели продуктов: | NYRD701 |
---|---|---|---|
Тип антенны: | Тип кабеля | Материал антенны: | PTFE, 304, 316 |
Диапазон измерения: | 0~30m | Точность измерения: | 0,05%~0,1% F. S |
выход сигнала: | 4… 20mA/HART/RS485/Modbus | Электрический интерфейс: | M20 × 1,5, ½ "NPT |

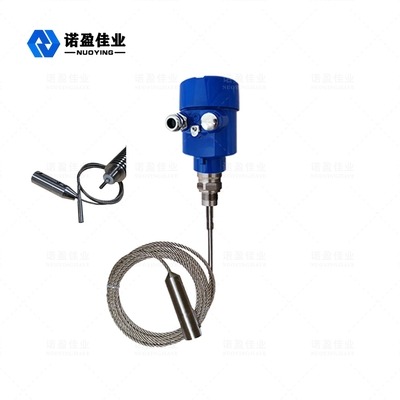

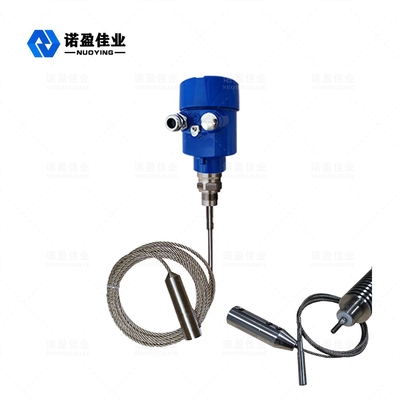

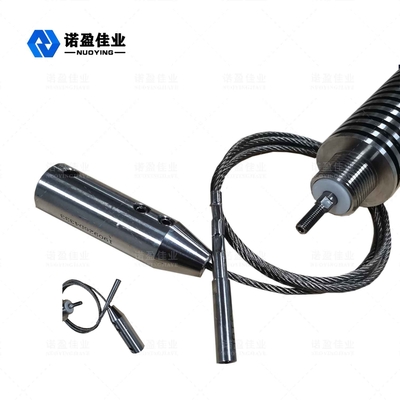

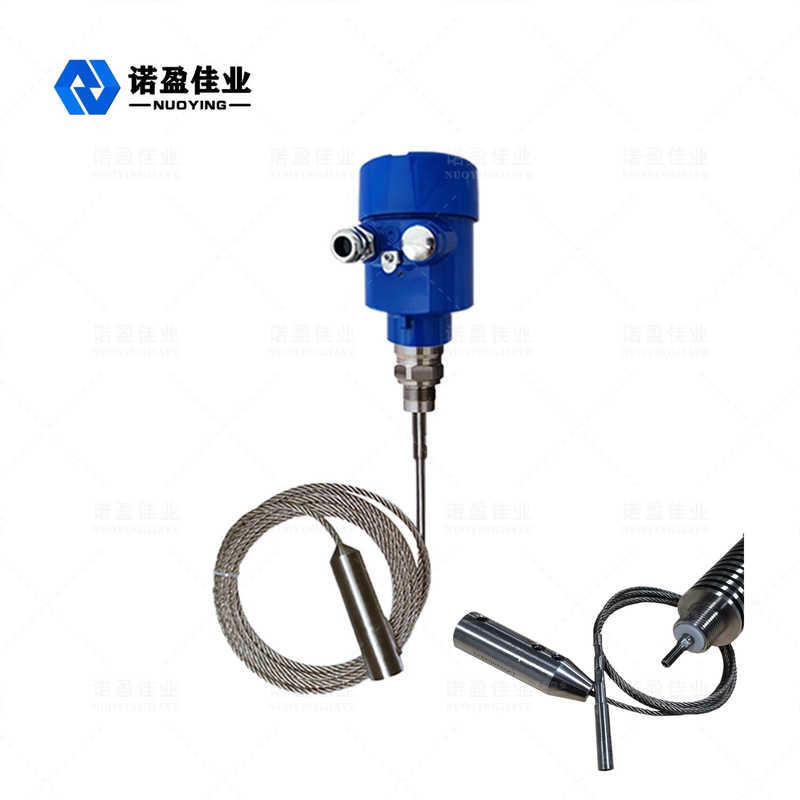

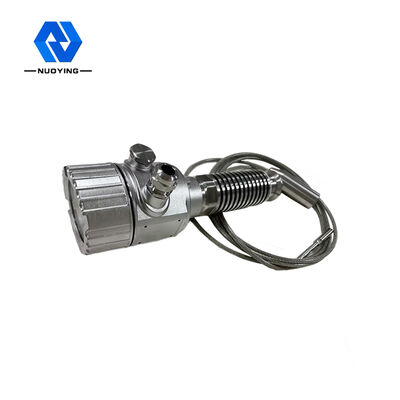

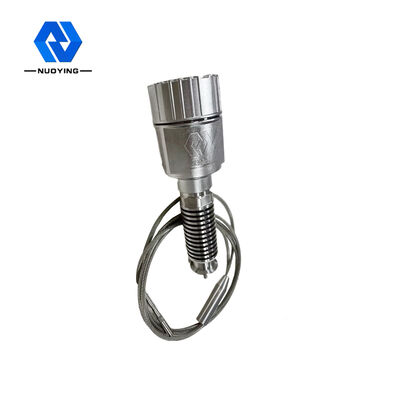

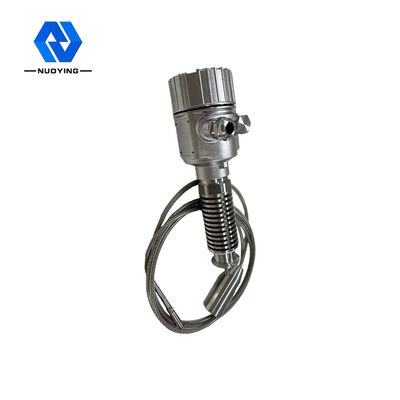

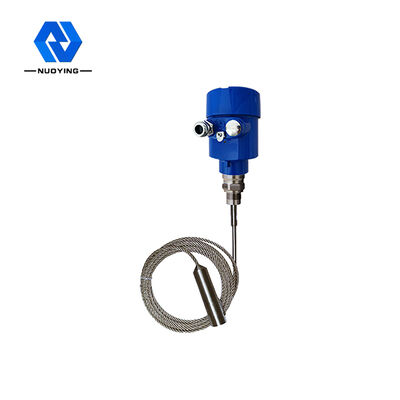

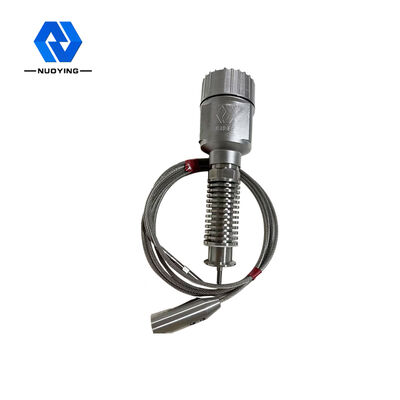

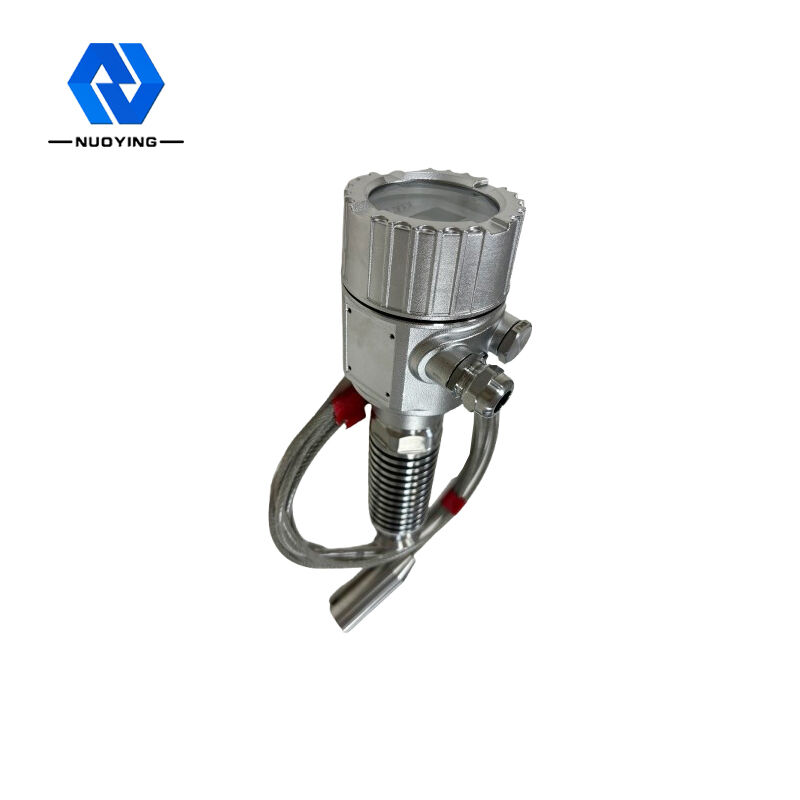

NYRD701 1.8G Кабельная антенна Волноводный радарный уровнемер
NYRD701 1.8GПринцип работы волноводного радарного уровнемера
Высокочастотный микроволновый импульс, посылаемый волноводным радаром, распространяется вдоль компонента обнаружения (стальной трос или стальной стержень).При встрече с измеряемой средой резкое изменение диэлектрической проницаемости вызывает отражение, и часть энергии импульса отражается обратно.Интервал времени между переданным импульсом и отраженным импульсом пропорционален расстоянию измеряемой среды.
Типичное применение |
Слабо едкая жидкость |
Модели продуктов | NYRD701 |
Тип антенны | Тип кабеля |
Материал антенны | ПТФЭ, 304, 316 |
Выборка эха | 55 раз/с |
Диапазон измерения | 0~30м |
Точность измерения | 0,05%~0,1%F.С |
Источник питания | 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока |
Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
Температура процесса | - 40~+130 ℃ |
Давление процесса | - 0,1~2,0 МПа |
Технологическое соединение | резьба, кронштейн, фланец, хомут (опционально) |
Электрический интерфейс | M20 × 1,5, ½ "NPT |
Степень защиты | IP65, IP67, IP68 (опционально) |
Взрывозащищенный класс | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
NYRD701 1.8GОсобенности конструкции волноводного радарного уровнемера
◎ В волноводном радиолокационном измерителе уровня материала используется передовая технология микроволновой обработки и уникальная технология обработки эхосигналов Echo Discovery.При контактном измерении точность измерения высокая, а измерение более точное.В то же время волноводный радар устойчив к прилипанию и не подвержен влиянию внешней среды, такой как средняя температура и прилипание.
◎ Различные способы подключения к процессу и типы компонентов обнаружения делают волноводный волноводный уровнемер серии 70X подходящим для различных сложных условий работы и приложений.Такие как высокая температура, высокое давление и среда с низкой диэлектрической проницаемостью.
◎ Он работает в импульсном режиме с чрезвычайно низкой мощностью излучения и может быть установлен в различных металлических и неметаллических контейнерах без вреда для человеческого организма и окружающей среды.
