Подробная информация о продукте:
|
| Материал антенны: | 304, 316 | Типичное применение: | жидкостный, измерение интерфейса |
|---|---|---|---|
| Технологическое давление: | -0,1～10,0 МПа | Точность температуры: | -40~+200℃ |
| Модели продуктов: | NYCZ500 | выход сигнала: | 4… 20mA/HART/RS485/Modbus |

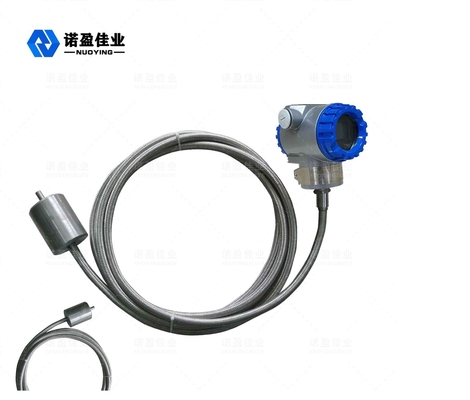

| Тип антенны: | тип кабеля, тип полюса | Диапазон измерения: | 0-50~5000mm (тип кабеля: 25m) |
NYCZ500 Высокоточный и безопасный магнитострикционный измеритель уровня жидкости
Принцип работы магнитострикционного измерителя уровня жидкости NYCZ500

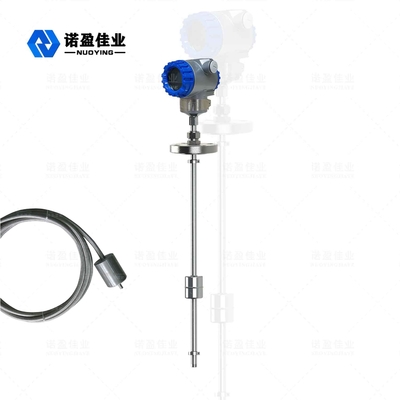

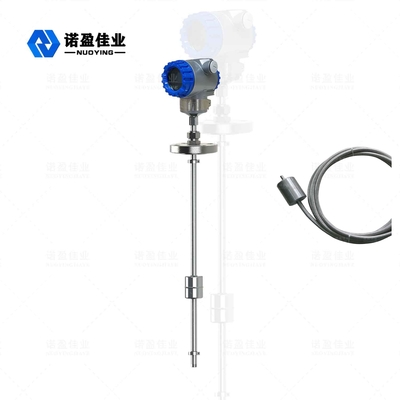

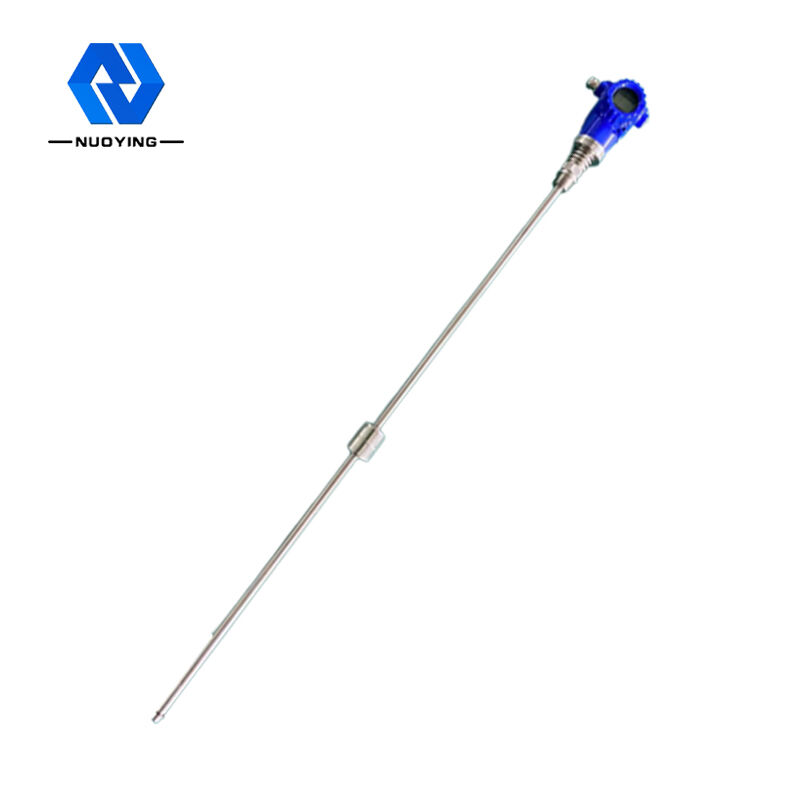

Принцип работы магнитострикционного измерителя уровня жидкости показан на рисунке.Изделие в основном состоит из измерительного стержня, электронной камеры и бесконтактного плавающего шарика, закрепленного на измерительном стержне.В измерительном стержне установлен магнитострикционный провод (волноводный провод).Измерительный стержень изготовлен из немагнитной трубки из нержавеющей стали, которая очень хорошо защищает провод волновода.
Когда магнитострикционный измеритель уровня жидкости работает, генератор импульсов в электронной камере посылает пусковой импульс.Когда этот пусковой импульс передается по волноводному проводу, он создает вращающееся магнитное поле, движущееся в направлении волноводного провода.Когда это магнитное поле встречается с постоянным магнитным полем в поплавковом шаре, оно создает эффект магнитострикционного растяжения, заставляя провод волновода скручиваться и генерировать механическую волну с постоянной скоростью.Эта механическая волна распространяется в двух направлениях.Механическая волна, достигающая конца измерительного стержня, поглощается демпфером.Механическая волна, переданная обратно в электронную камеру, воспринимается механизмом измерения энергии, установленным в электронной камере, и преобразуется в соответствующий импульс тока.Механизм измерения энергии вычисляет разницу во времени между двумя импульсами для точного измерения высоты измеренного уровня жидкости.
| Типичное применение | жидкость, измерение границы раздела |
| Модель продукта | NYCZ500 |
| Тип антенны | тип кабеля, тип полюса |
| Материал антенны | 304 316 |
| Диапазон измерения | 0-50~5000мм (тип кабеля: 25м) |
| Точность измерения | ±0,5 мм |
| Источник питания | 24 В постоянного тока (два провода, четыре провода), 220 В переменного тока |
| Выходной сигнал | 4...20 мА/HART/RS485/Modbus... |
| Рабочий ток | 4...20 мА |
| Нагрузочные характеристики | Когда выводится характеристика тока нагрузки, максимальное сопротивление нагрузки составляет 600 Ом;При выходе по напряжению максимальное сопротивление нагрузки составляет 2 мА. |
| Температура процесса | -40～+200℃ |
| Время отклика | 0,2~5 мс |
| Давление процесса | -0,1～10,0 МПа |
| Технологическое соединение | резьба, кронштейн, фланец (опционально) |
| Разрешение | ±1 мм |
| Степень защиты | IP65, IP67, IP68 (опционально) |
|
Взрывобезопасный Оценка |
Exia II CT6 Ga, Exd II CT6 Gb (подробности см. в сертификате) |
Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!
NYCZ500 Магнитострикционный измеритель уровня жидкостиОсобенности дизайна
◎ Более широкая применимость с несколькими формами зондов, несколькими формами технологических соединений и несколькими производственными материалами, которые можно настроить;
◎ Высокая надежность: поскольку магнитострикционный измеритель уровня жидкости использует волноводный принцип, в нем нет механических подвижных частей, поэтому нет трения и износа.Весь преобразователь заключен в трубу из нержавеющей стали, которая не контактирует с измеряемой средой.Датчик работает надежно и имеет длительный срок службы.
◎ Высокая точность: поскольку магнитострикционный измеритель уровня жидкости работает с волноводным импульсом, измеренное смещение определяется путем измерения времени начального импульса и конечного импульса во время работы, поэтому точность измерения высока, а разрешение лучше, чем 0,01% FS, что является точностью, которую трудно достичь с другими датчиками.
◎ Хорошая безопасность: магнитострикционный измеритель уровня жидкости обладает высокими взрывозащищенными характеристиками, искробезопасен и безопасен в использовании и особенно подходит для измерения химического сырья и легковоспламеняющихся жидкостей.Нет необходимости открывать крышку резервуара во время измерения, чтобы избежать ненадежности ручного измерения.
◎Магнитострикционный измеритель уровня жидкости прост в установке и обслуживании: магнитострикционный измеритель уровня жидкости обычно устанавливается через существующее отверстие трубы на верхней части резервуара, особенно подходит для установки подземных резервуаров для хранения и резервуаров для хранения, которые были введены в эксплуатацию, и может не влияет на нормальное производство в процессе установки.
