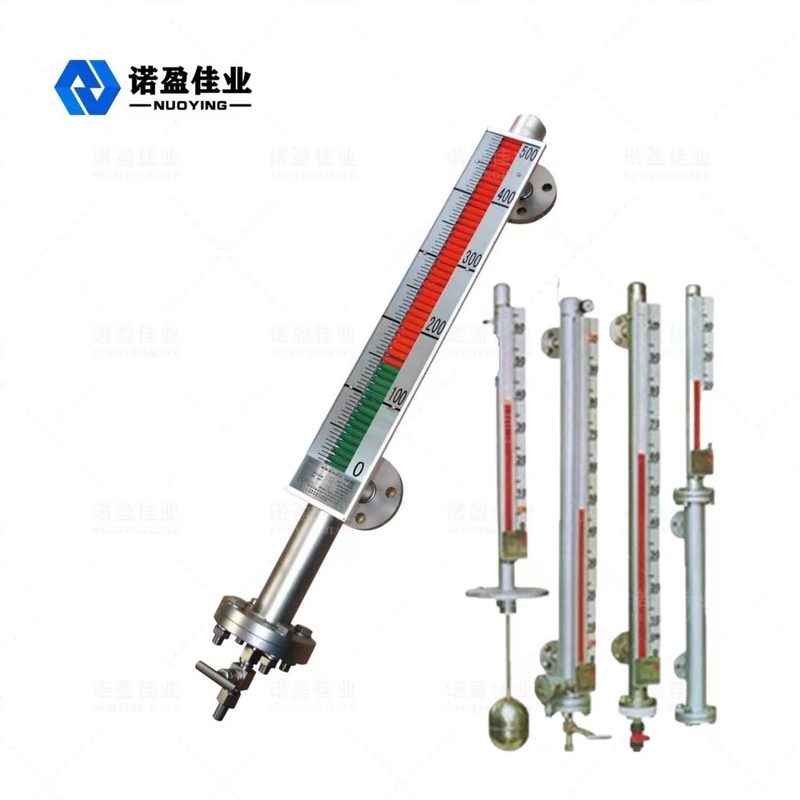

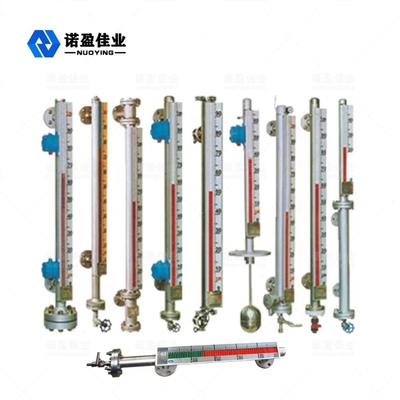

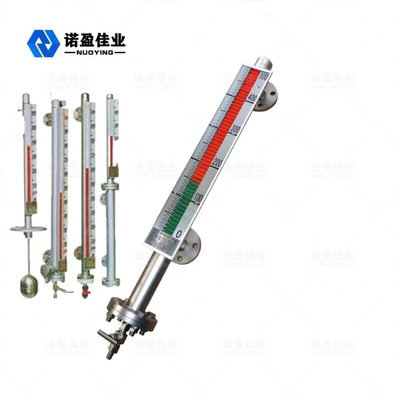

NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью

NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью

NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью
NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью

Большие изображения :  NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью

Подробная информация о продукте:
Место происхождения: Сиань Шэньси, Китай
Фирменное наименование: NUOYINGJIAYE
Сертификация: CE
Номер модели: NYUHZ
Оплата и доставка Условия:
Количество мин заказа: 1 шт
Цена: $116.739 to $388.575/pcs
Упаковывая детали: Коробка, экспортная стандартная упаковка
Время доставки: 7 РАБОЧИХ ДНЕЙ
Условия оплаты: Т/Т
Поставка способности: 1000 шт/в месяц

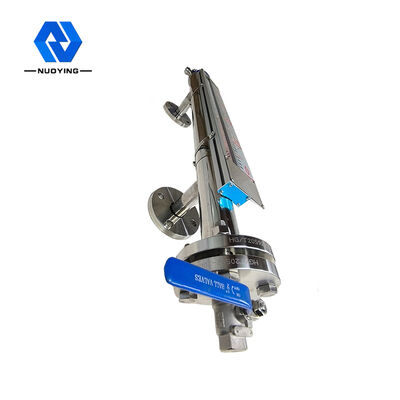

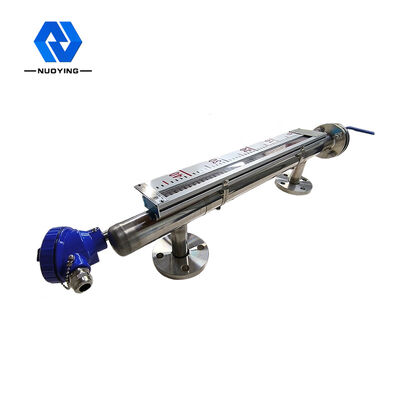

NYUHZ Измеритель уровня с магнитным клапаном с высокой герметичностью

описание
Модели продуктов: NYUHZ Типичное применение: Измерение уровня жидкости
Технологическое давление: -0,1~+16 МПа Источник питания: 24 В переменного тока, 1 А
Точность температуры: -50~+350℃ Точность измерения: ± 3 мм, ± 5 мм, ± 10 мм, ± 20 мм (опционально)
Средняя плотность: ≧0,425 г/см3 Диапазон измерения: 0~6м

NYUHZ Высокогерметичный измеритель уровня с магнитным клапаном





NYUHZ Магнитный клапанИндикатор уровняПринцип работы

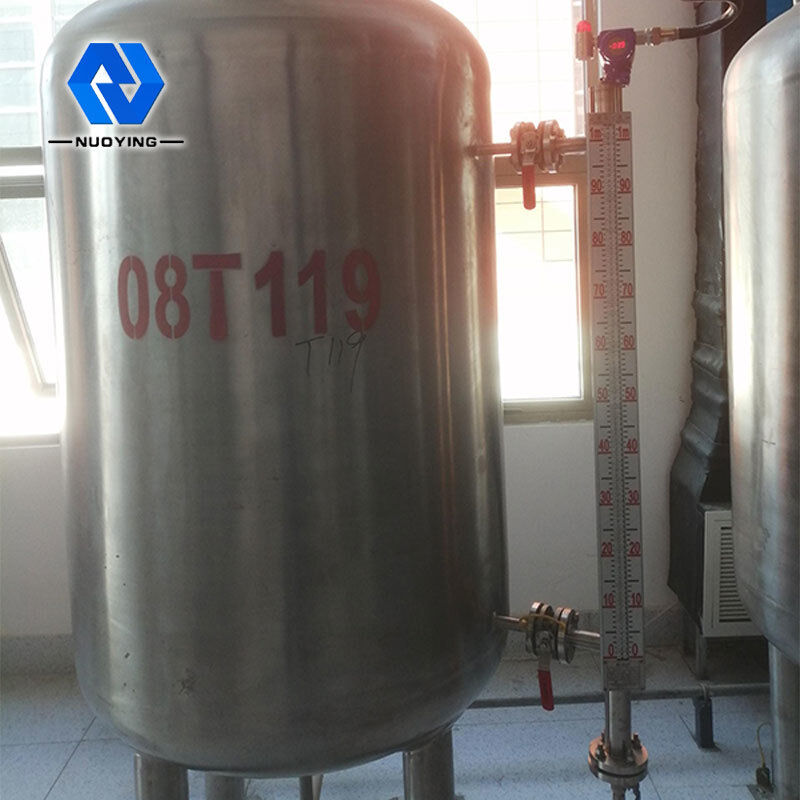

Уровнемер с магнитной заслонкой может использоваться для обнаружения среднего уровня различных башен, резервуаров, резервуаров, сферических сосудов, котлов и другого оборудования.Измеритель уровня с магнитной заслонкой может быть герметично закрытым, герметичным и подходящим для высоких температур, высокого давления и коррозионно-стойких условий.

Уровнемер с магнитной заслонкой имеет полость (называемую измерительной трубой или основной трубой) для удержания поплавкового шара, и полость образует соединитель с контейнером через фланец или другие подходящие способы соединения.Согласно принципу соединителя, при изменении уровня жидкости в контейнере уровень жидкости в полости находится на той же высоте, что и уровень жидкости в контейнере, поэтому он заставляет плавающий шарик в полости двигаться вверх и вниз, а также подниматься и опускаться вместе с подъемом и падением уровня жидкости в контейнере.В это время мы не можем видеть уровень жидкости, поэтому снаружи камеры устанавливается магнитная колонка.

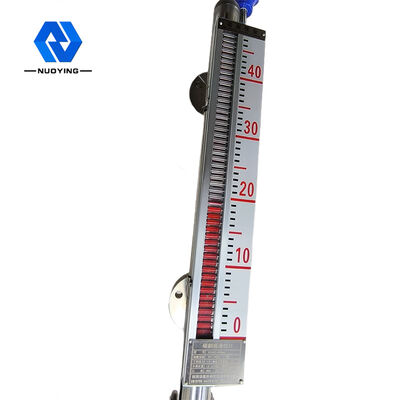

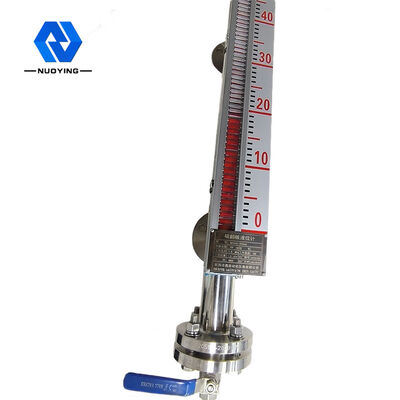

На стыке погруженной жидкости и плавающей части поплавка установлена ​​постоянно магнитная сталь.Когда уровень жидкости в измеряемом сосуде поднимается и опускается, магнитный поплавок в трубке корпуса измерителя уровня также поднимается и опускается.Постоянная магнитная сталь в поплавке передается на индикатор магнитной колонны через магнитную муфту, заставляя красную и белую колонны поворачиваться на 180°.Когда уровень жидкости повышается, столбец меняет цвет с белого на красный, а когда уровень жидкости падает, столбец меняется с красного на белый. Красно-белое соединение индикатора - это фактическая высота уровня жидкости внутри контейнера, поэтому для четкой индикации уровня жидкости.



NYUHZ Магнитный клапанИндикатор уровняТехнические параметры



Типичные области применения Измерение уровня жидкости
Модель продукта НЮХЗ
Тип установки боковой монтаж, верхний монтаж
Материал основного корпуса 304 316
Диапазон измерения 0~6м

Точность измерения



± 3 мм, ± 5 мм, ± 10 мм, ± 20 мм (опционально)

Средняя плотность ≧0,425 г/см3
Разница в плотности ≧0,1 г/см3
Средняя вязкость ≦0,4 Па·с
Выход управления 220 В переменного тока, 1 А
Выход передачи 4... 20 мА (питание 24 В постоянного тока)
Температура процесса -50~+350℃
Давление процесса -0,1~+16 МПа
Технологическое соединение фланец (опционально)
Разрешение ±1 мм



Степень защиты



IP65, IP67, IP68 (опционально)



Взрывозащищенный класс



Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (подробности см. в сертификате)





Примечание. Продукты могут быть настроены и разработаны в соответствии с конкретными требованиями пользователей!



NYUHZ Магнитный клапанИндикатор уровняОсобенности дизайна



◎ Простая конструкция, прочная и надежная, стабильная работа.

◎ Шкала, отображаемая на сайте, четкая и читаемая.

◎ Он может измерять и отображать уровень агрессивной, легковоспламеняющейся, токсичной, высокотемпературной и взбалтываемой жидкости.

◎ Можно выбрать несколько форм установки и форм подключения.

◎ Диапазон расчетного давления от полного вакуума до 10 МПа.

◎ Диапазон расчетных температур - 160~+450 ℃.

◎ Профессиональный дизайн может быть выполнен для специального давления и температуры.
