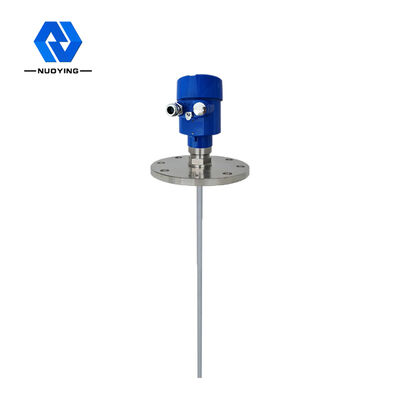

1.8ГГц NYRD-702 Фабрика прямая продажа высокоточность направленная волна радиолокационный уровень измеритель передатчика с 4-20mA выход

1.8ГГц NYRD-702 Фабрика прямая продажа высокоточность направленная волна радиолокационный уровень измеритель передатчика с 4-20mA выход

Наименование марки:	NUOYING
Номер модели:	NYRD-702
МОК:	1 шт.
цена:	$350 to $319/pcs
Условия оплаты:	T/T
Способность к поставкам:	1000 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сиань, Шэньси, Китай

Сертификация:

CE, SIL, ATEX

Оценка:

Промышленный

Гарантия:

12 месяцев

Индивидуальная поддержка:

ОЭМ, ОДМ

Фирменное наименование:

NUOYING

Типичное применение:

Устройство для обнаружения резервуара жидкости

Точность измерения:

0,05%-0,1% полной шкалы

Источник питания:

24 В постоянного тока

Технологическое присоединение:

Нить, фланц (необязательно)

Средняя температура:

-40 ~ +130°C

Материал:

нержавеющая ставка

Выходной сигнал:

4-20mA/0-5V/0-10V/RS485

Упаковывая детали:

60*30*30 см

Поставка способности:

1000 штук в месяц

Описание продукта

1,8 ГГц NYRD-702 Прямая продажа с завода Высокоточный радарный уровнемер с направляющей волной с выходом 4-20 мА

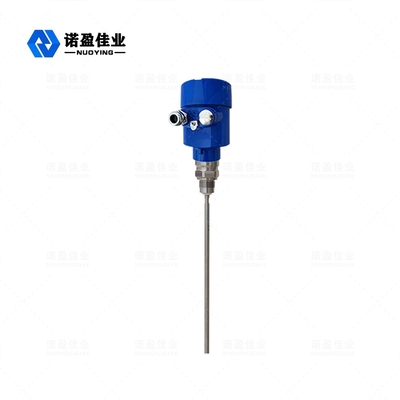

Радарный уровнемер NYRD-702 Обзор

Описание продукта

Принцип работы радарного уровнемера с направляющей волной NYRD702

Высокочастотный микроволновый импульс, излучаемый радаром с направляющей волной, проходит вдоль измерительной сборки (стальной трос или стальной стержень). При столкновении с измеряемой средой происходит изменение диэлектрической проницаемости, вызывающее отражение, и часть энергии импульса отражается обратно. Временной интервал между излученным и отраженным импульсом прямо пропорционален расстоянию до измеряемой среды.

Вход: Радар с направляющей волной — это измерительный прибор, основанный на принципе времени распространения. Радарная волна распространяется со скоростью света, а время распространения может быть преобразовано в сигнал уровня с помощью электронных компонентов. Зонд излучает высокочастотные импульсы, которые распространяются вдоль кабеля или стержневого зонда. Когда импульсы достигают поверхности материала, они отражаются обратно и принимаются приемником в приборе, а сигнал расстояния преобразуется в сигнал уровня.

Отраженный импульсный сигнал передается по кабелю или стержневому зонду в электронную схему прибора.
микропроцессор обрабатывает сигнал и распознает эхо, генерируемое микроволновым импульсом на поверхности материала. Идентификация правильного эхо-сигнала завершается с помощью программного обеспечения импульса. Расстояние D от поверхности материала пропорционально времени распространения T импульса: D=C×T/2 (где C — скорость света). Поскольку расстояние E до пустого бака известно, уровень равен: L=E-D

Выход:При вводе высоты пустого бака E (= нулевая точка), высоты полного бака F= (полная шкала) и некоторых параметров приложения для настройки, параметры приложения автоматически адаптируют прибор к измерительной среде, что соответствует выходу 4-20 мА.

Параметры продукта

Типичное применение	жидкость, порошок, твердые частицы
модель продукта	NYRD-702
Материал антенны	Стержень/304/ПТФЭ
Диапазон измерения	6м
Точность	±1мм
Источник питания	24В постоянного тока (двухпроводной, четырехпроводной)
Выходной сигнал	4...20мА/HART/RS485/Modbus..
Температура среды	-40~+130 ℃, -40~+250 ℃
Давление процесса	-0,1~4,0 МПа,
Связь процесса	резьба, фланец (опционально)

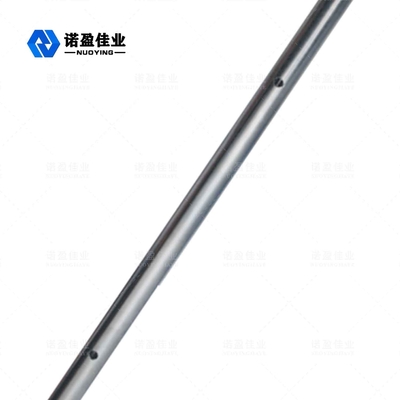

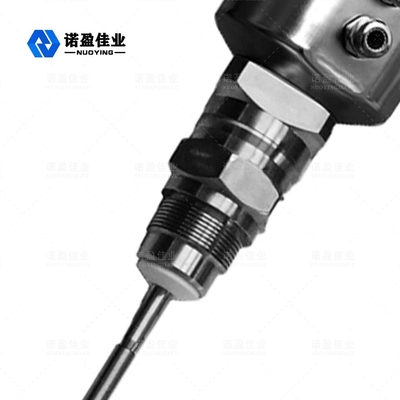

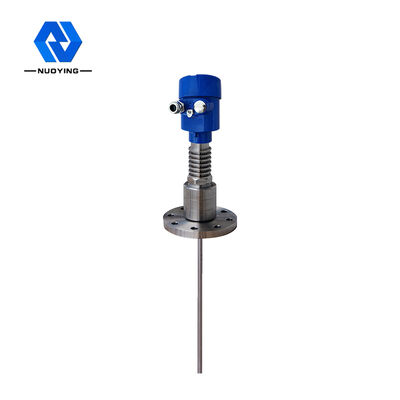

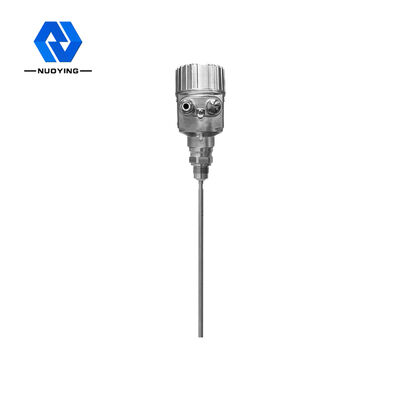

Детальные изображения

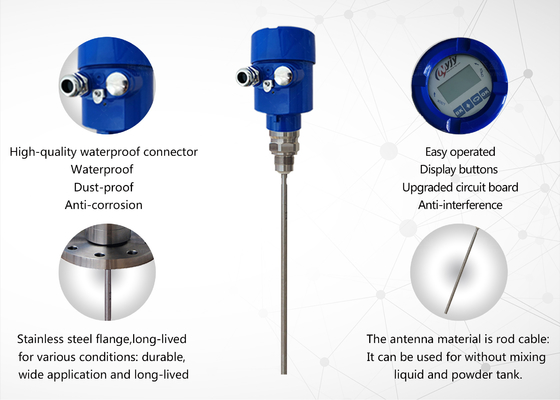

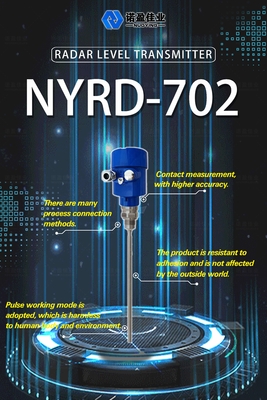

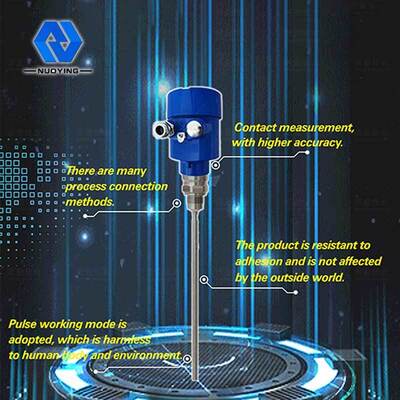

Особенности продукта

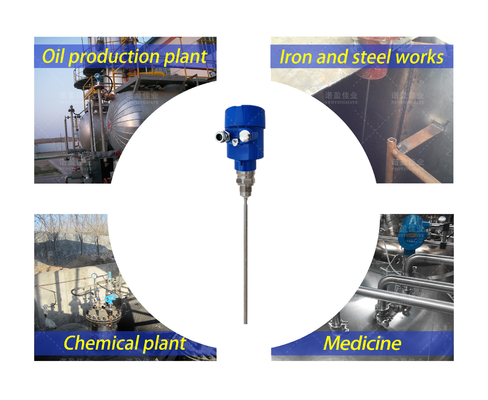

Различные применения

Кооперативные клиенты

Сертификат продукта
