| Наименование марки: | NUOYING |
| Номер модели: | NYRD-SL |
| МОК: | 1 шт. |
| цена: | $128~$860/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
Производственный датчик уровня радаров 4-20mA высокоточный датчик уровня жидкости из нержавеющей стали 26 ГГц с выходом 4-20mA
Передатчик радиолокационного уровня 26 ГГцРабочий принцип
Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антенну.он отражается обратно и принимается системой антенны сноваСигнал передается на электронную часть цепи и автоматически преобразуется в сигнал на уровне объекта (потому что импульсы перемещаются так быстро, что импульс не может двигаться так быстро).время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику, почти мгновенно).
Данная точка измерения: поверхность дна нити или уплотнительная поверхность фланца.
Примечание: При использовании радиолокационного уровня передатчика убедитесь, что наивысший уровень не входит в слепую область измерения (зона D на рисунке).

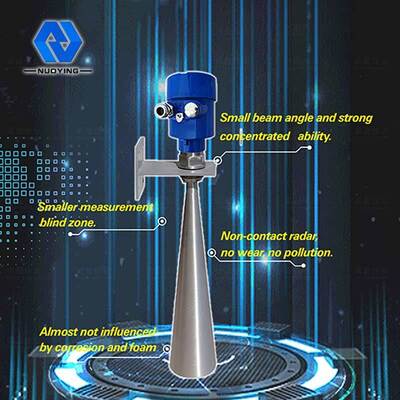

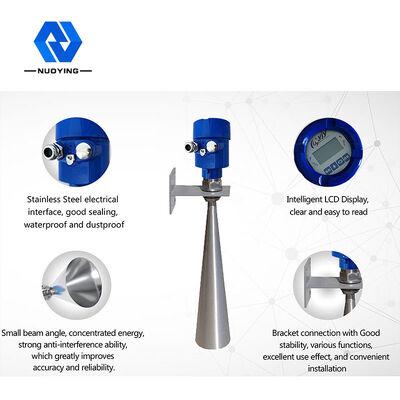

Конструкционные характеристики передатчика уровня радаров 26 ГГц
Передатчик радиолокационного уровня 26 ГГцТехнические параметры
| Модель продукта | NYRD-SL |

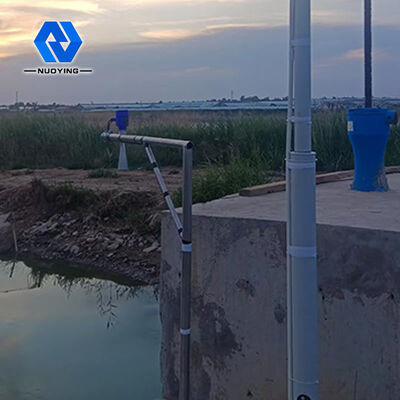

| Типичное применение | Оттоки, водоемы, реки, озера, мелководные водоемы и т.д. |
| Материал антенны | PTFE, 304, 316, PP, PFA |
| Тип антенны | Антенна рога |
| Диапазон измерений | 30 м, 80 м (необязательно) |
| Точность измерений | ±3 мм |
| Электрическое питание | 24 ВДС (2 провода, 4 провода) |
| Средняя температура | -40 ~ + 80°C |
| Соединение процесса | Нить, фланц (необязательно) |
| Давление процесса | -0,1 ~ 2,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

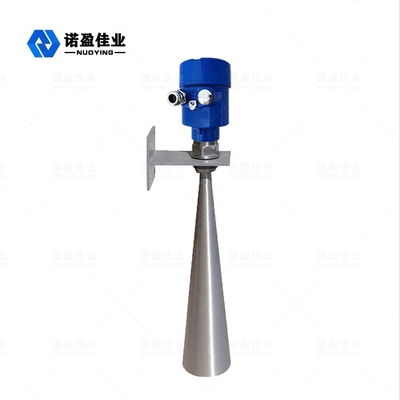

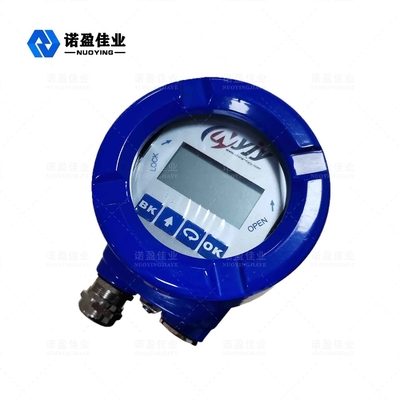

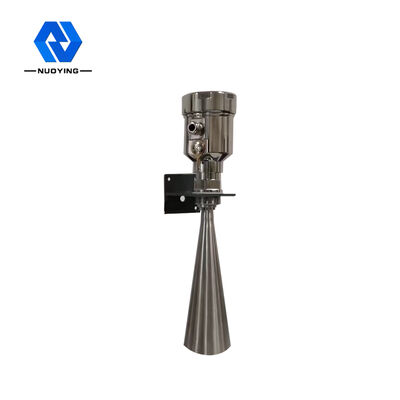

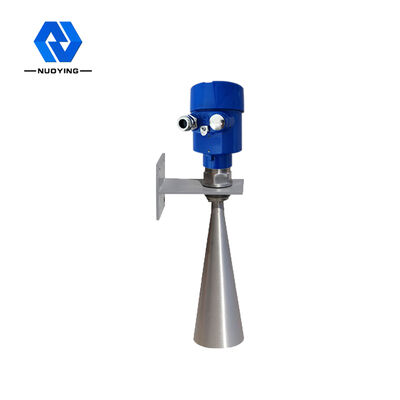

Связанный передатчик на уровне радара 26 ГГц Фотографии
