NYRD806 26 ГГц заводский радиолокационный излучатель уровня неконтактный радарный радарный измеритель уровня для легко коррозионных жидкостей

NYRD806 26ГГц Заводской радарный уровнемер Неконтактный рупорный радарный уровнемер для слабокоррозионных жидкостей

NYRD806 Описание продукта радарного уровнемера 26 ГГц

Радарный уровнемер NYRD806 представляет собой высокочастотный радарный измерительный прибор 26 ГГц с максимальной дальностью измерения 30 метров. Антенна дополнительно оптимизирована, а новый быстрый микропроцессор может выполнять более быструю обработку и анализ сигналов, что позволяет использовать прибор в некоторых сложных условиях измерения.

NYRD806 Принцип работы радарного уровнемера 26 ГГц

Антенна радарного прибора излучает узкий микроволновый импульс, который передается вниз через антенну. После того, как импульсная волна касается поверхности измеряемой среды, она отражается обратно и снова принимается антенной системой. Сигнал передается в электронную схему и автоматически преобразуется в сигнал уровня объекта (поскольку импульсы распространяются очень быстро, время, необходимое электромагнитной волне для достижения цели и возвращения к приемнику, почти мгновенно).

База измерения: Резьбовая поверхность или уплотнительная поверхность фланца.

Примечание: При использовании радарного уровнемера убедитесь, чтомаксимальный уровень не попадает в слепую зону измерения (область D на рисунке).

Особенности конструкции радарного уровнемера NYRD806 26 ГГц

• Малый размер антенны, простота установки; Бесконтактный радар, без износа, без загрязнения

• Практически не подвержен коррозии и пенообразованию; Не зависит от плотности среды, температуры и изменений давления

• Сильная пыльная среда мало влияет на работу высокочастотного уровнемера

• Более короткая длина волны, лучшее отражение для наклонных твердых поверхностей

• Малый угол луча и концентрированная энергия

• Слепая зона измерения меньше, и хорошие результаты могут быть достигнуты для измерения в небольших резервуарах

• Высокое соотношение сигнал/шум для лучшей производительности даже в условиях колебаний

• Высокая частота, лучший выбор для измерения твердых сред и сред с низкой диэлектрической проницаемостью




Радарный уровнемер NYRD806 26 ГГц Области применения

1. Электростанции: Резервуары, силосы насосов, паровые ковши, зольные хранилища, нефтебаки и т. д.

2. Нефтепромысел: Резервуары для хранения сырой нефти, резервуары для хранения нефтепродуктов, отстойники, канализационные баки, баки для бурового раствора и т. д.

3. Химическая промышленность: Башня дистилляции сырой нефти, силос сырья, промежуточный силос, реактор, аммиачный бак, резервуар для хранения асфальта и т. д.

4. Металлургия: Силосы сырья, силосы вспомогательных материалов, буферные резервуары электролизеров и т. д.

5. Водные ресурсы: Каналы, водохранилища, орошение сельскохозяйственных угодий, мониторинг уровня воды в реках, предупреждение о паводках, городские наводнения и т. д.

6. Пищевая промышленность: Соковые заводы, молочные заводы, резервуары для хранения пива и т. д.

7. Фармацевтика: Резервуары для хранения китайских лекарств, сепараторы, ферментационные баки и т. д.

8. Очистка воды: Резервуары, выгребные ямы, резервуары для очистки воды, отстойники, глубокие колодцы, сети питьевого водоснабжения и т. д.

9. Бумажная промышленность: Башня хранения, силос для хранения химических материалов и т. д.

10. Прочее: Карьеры, охрана окружающей среды, судостроение и другие отрасли.

Радарный уровнемер NYRD806 26 ГГц Технические параметры

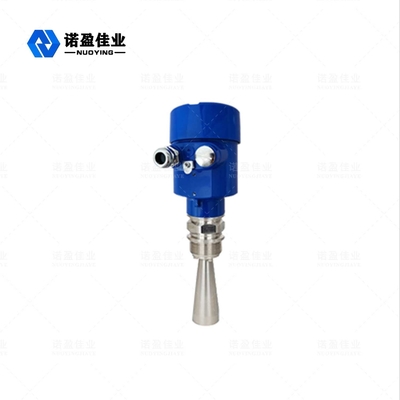

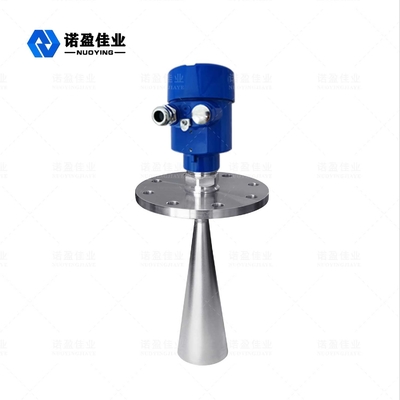

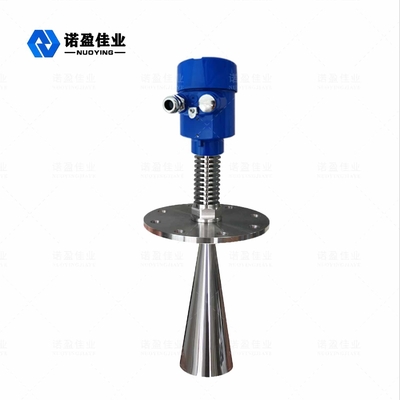

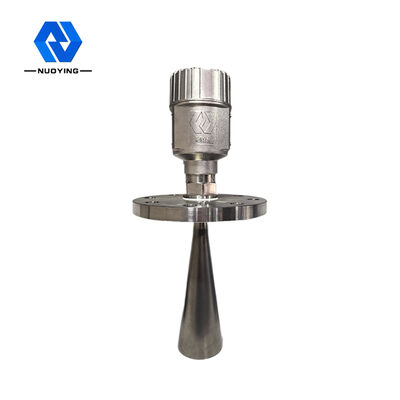

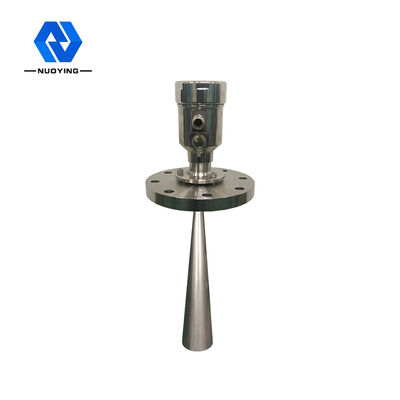

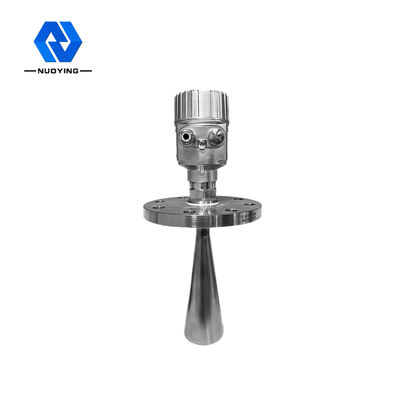

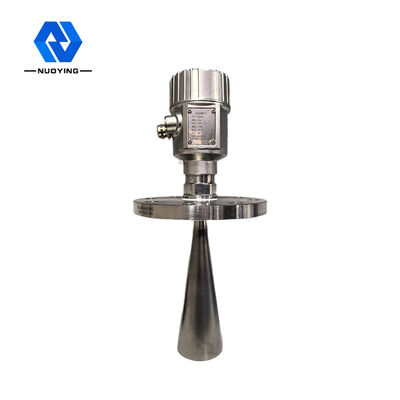

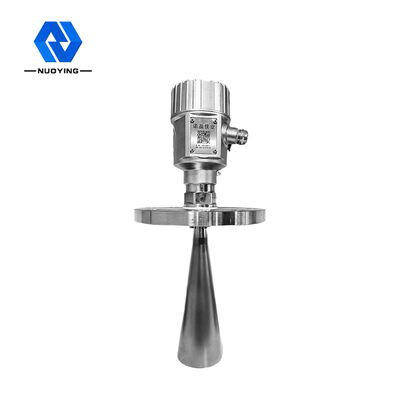

Радарный уровнемер NYRD806 26 ГГц Связанные Изображения
