| Наименование марки: | NUOYING |
| Номер модели: | NYRD806 |
| МОК: | 1 шт. |
| цена: | $138~$800/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
Эффективный по цене 26 ГГц OEM ODM Водный радар датчик уровня 4-20mA 316SS наружный радар уровень датчик
Принцип работы передатчика на уровне радара 26 ГГц
Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антенну.он отражается обратно и принимается системой антенны сноваСигнал передается на электронную часть цепи и автоматически преобразуется в сигнал на уровне объекта (потому что импульсы перемещаются так быстро, что импульс не может двигаться так быстро).время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику, почти мгновенно).
Данная точка измерения: поверхность дна нити или уплотнительная поверхность фланца.
Примечание: При использовании радиолокационного уровня передатчика убедитесь, чтонаивысший уровень не входит в слепую область измерения (зона D на рисунке).
Конструкционные характеристики передатчика уровня радаров 26 ГГц
Малый угол луча и концентрированная энергия
Область измерения слепого меньше, и хорошие результаты могут быть достигнуты для измерения небольшого резервуара
Высокое соотношение сигнала к шуму для лучшей производительности даже в колеблющихся условиях
Высокая частота, лучший выбор для измерения твердых и низкодиэлектрических постоянных сред
Передатчик радиолокационного уровня 26 ГГц Области применения
1Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах и т.д.
2Продовольственные товары: заводы по производству соков, заводы по производству молока, резервуары пивоваренных заводов и т.д.
3Фармацевтика: китайские фармацевтические емкости для хранения, сепараторы, ферментационные емкости и т.д.
4Обработка воды: водоемы, водосборники, водоотведение, осадочные резервуары, глубокие скважины, сети питьевой воды и т.д.
5Бумага: хранилища, хранилища химических материалов и т.д.
6Прочие: карьерная промышленность, охрана окружающей среды, судостроение и другие отрасли.
Технические параметры передатчика на уровне радара 26 ГГц
| Модель продукта | NYRD806 |
| Типичное применение |
Устойчивая к температуре, давлению, слегка коррозионная жидкость |
| Материал антенны | 316L (необязательно) |
| Тип антенны | Антенна рога |
| Диапазон измерений | 30 метров |
| Точность измерений | ±3 мм |
| Электрическое питание | 24 ВДС (2 провода, 4 провода) |
| Средняя температура | -40 ~ 250°C |
| Соединение процесса | Подвеска, фланц (необязательно) |
| Давление процесса | -0,1 ~ 4,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

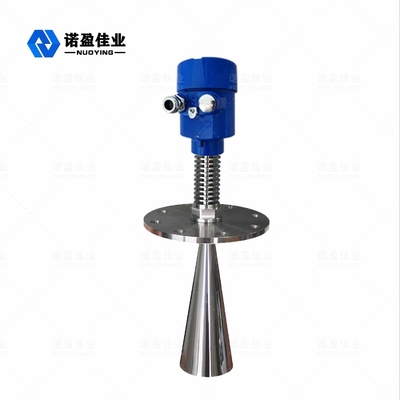

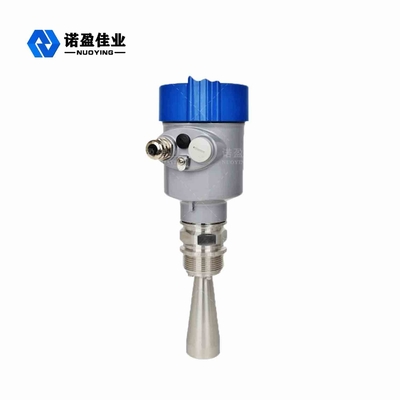

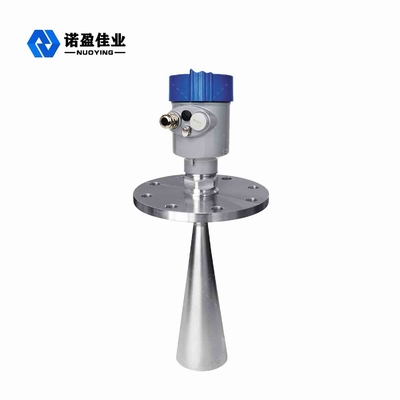

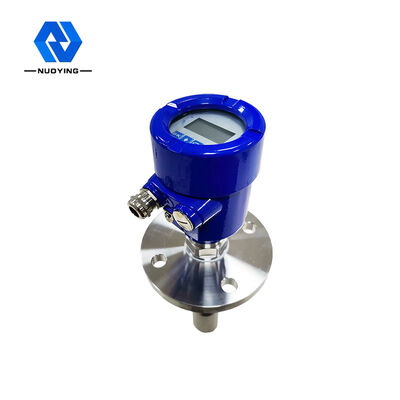

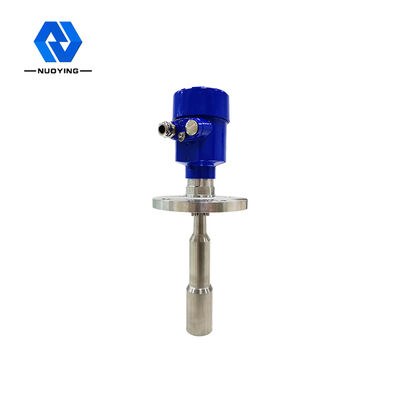

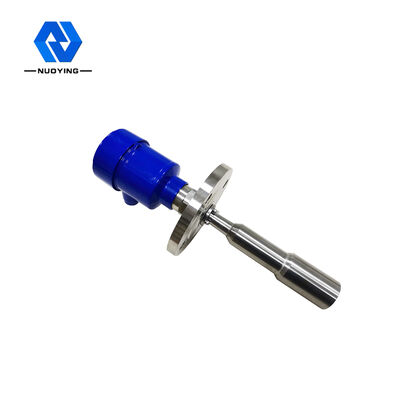

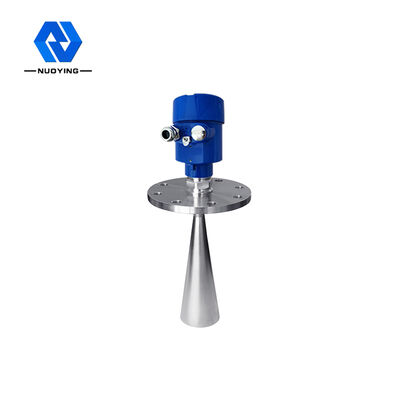

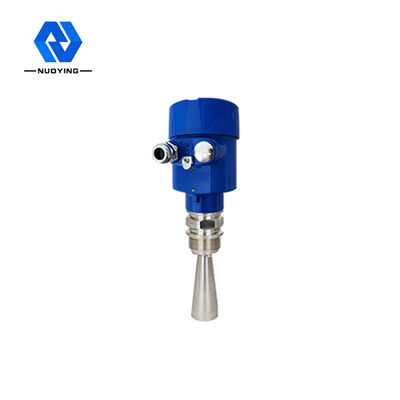

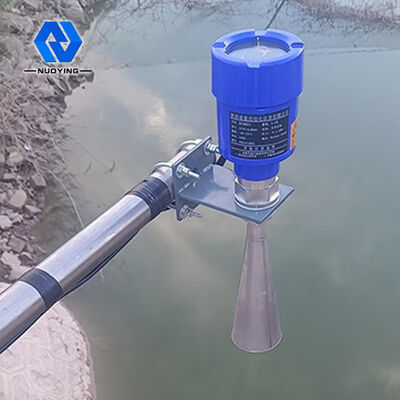

Связанный передатчик на уровне радара 26 ГГц Фотографии
