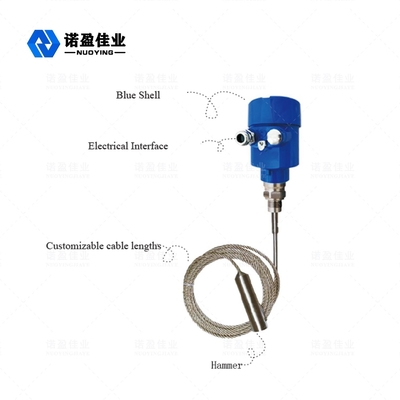

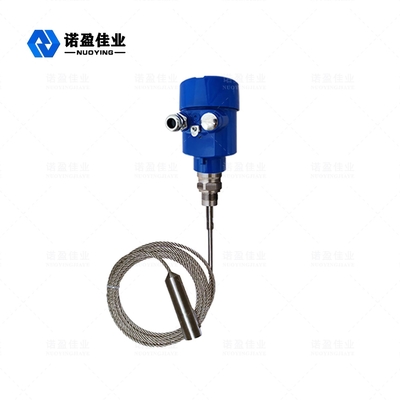

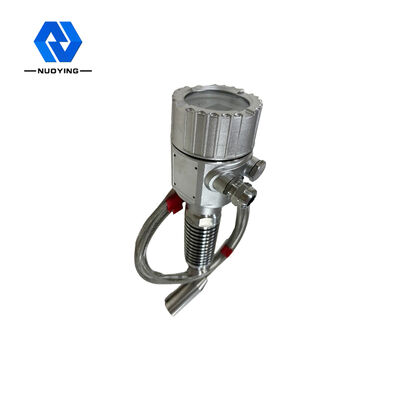

Фабричная прямая продажа NYRD701 1,8 ГГц высокоточный направляемый радиолокационный радар, излучатель уровня с выходом 4-20mA

Фабричная прямая продажа NYRD701 1,8 ГГц высокоточный направляемый радиолокационный радар, излучатель уровня с выходом 4-20mA

NYRD701 1,8 ГГцНаправленная волнаПередатчик радиолокационного уровняРабочий принцип

Высокочастотный микроволновой импульс, излучаемый радиолокационным радиолокатором, проходит вдоль детектора (стальной кабель или стальной стержень).Изменения диэлектрической постоянной, вызывая отражение, и часть энергии импульса отражается обратно.Временный интервал между излучаемым импульсом и отраженным импульсом прямо пропорционален расстоянию от измеряемой среды.

Ввод:
Радар с управляемой волной - это измерительный прибор, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня через электронные компонентыЗонд посылает высокочастотные импульсы и распространяется вдоль кабеля или стержня.Они отражаются обратно и принимаются приемником в приборе., и сигнал расстояния преобразуется в сигнал уровня.

Отражаемый импульсный сигнал передается в электронную схему прибора вдоль кабеля или стержня.Микропроцессор обрабатывает сигнал и распознает эхо, генерируемое микроволновым импульсом на поверхности материалаПравильная идентификация сигналов эхо завершается программным обеспечением импульса.D=C×T/2 (где C - скорость света)Поскольку известно расстояние E от пустого бака, уровень: L=E-D

Выпуск:
Вводя высоту пустого резервуара E ((= нуль), высоту полного резервуара F ((= полный диапазон) и некоторые параметры применения, параметры применения автоматически адаптируют счетчик к среде измерения,соответствующая выходной мощности 4-20mA.

NYRD701 1,8 ГГцНаправленная волнаПередатчик радиолокационного уровняОсобенности конструкции

• Трансмитер на уровне радиолокационного радиолокатора использует передовую технологию обработки микроволн и уникальную технологию обработки эхо Echo Discovery.Контактное измерение имеет высокую точность и более точные измеренияВ то же время, направленная волна радиолокации антиадгезии, не подвержены воздействию средней температуры, адгезии и других внешних условий.

• Передатчик уровня радиолокации с управляемой волной серии 70X подходит для различных сложных условий работы и приложений, таких как высокая температура, высокое давление и небольшая диэлектрическая постоянная и т. Д..

• Импульсный режим работы, низкая выбросная мощность, может быть установлен в различных металлических и неметаллических контейнерах, без какого-либо вреда для организма человека и окружающей среды.

NYRD701 1,8 ГГцНаправленная волнаПоля применения радиолокационных передатчиков

1Электростанции: Резервуары, насосы силоса, паровые ложки, хранилища пепла, нефтяные баки и т.д.

2Нефтяное поле: резервуары для хранения сырой нефти, резервуары для хранения рафинированной нефти, резервуары для осаждения, резервуары для сточных вод, резервуары для бурения грязи и т.д.

3Химическая: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный бак, аммиачный бак, резервуар для хранения асфальта и т.д.

4Металлургия: силосы сырья, силосы вспомогательных материалов, буферные баки электролитических элементов и т.д.

5Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах и т.д.

6Продовольственные товары: заводы по производству соков, заводы по производству молока, резервуары пивоваренных заводов и т.д.

7Фармацевтика: китайские фармацевтические емкости для хранения, сепараторы, ферментационные емкости и т.д.

8Обработка воды: водоемы, водосборники, водоотведение, осадочные резервуары, глубокие скважины, сети питьевой воды и т.д.

9Бумага: хранилища, хранилища химических материалов и т.д.

10Прочие: карьерная промышленность, охрана окружающей среды, судостроение и другие отрасли.

NYRD701 1,8 ГГцНаправленная волнаПередатчик радиолокационного уровняТехнические параметры

NYRD701 1,8 ГГцНаправленная волна Радарный уровень передающего устройства
