| Наименование марки: | NUOYING |
| Номер модели: | NYRD701 |
| МОК: | 1 шт. |
| цена: | $239~$259/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |

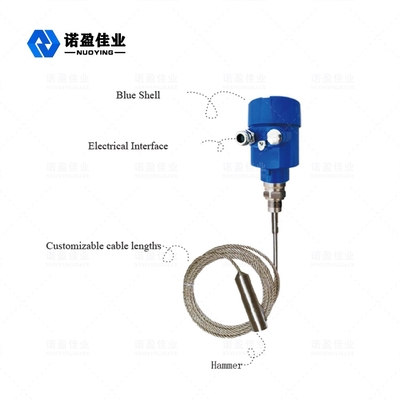

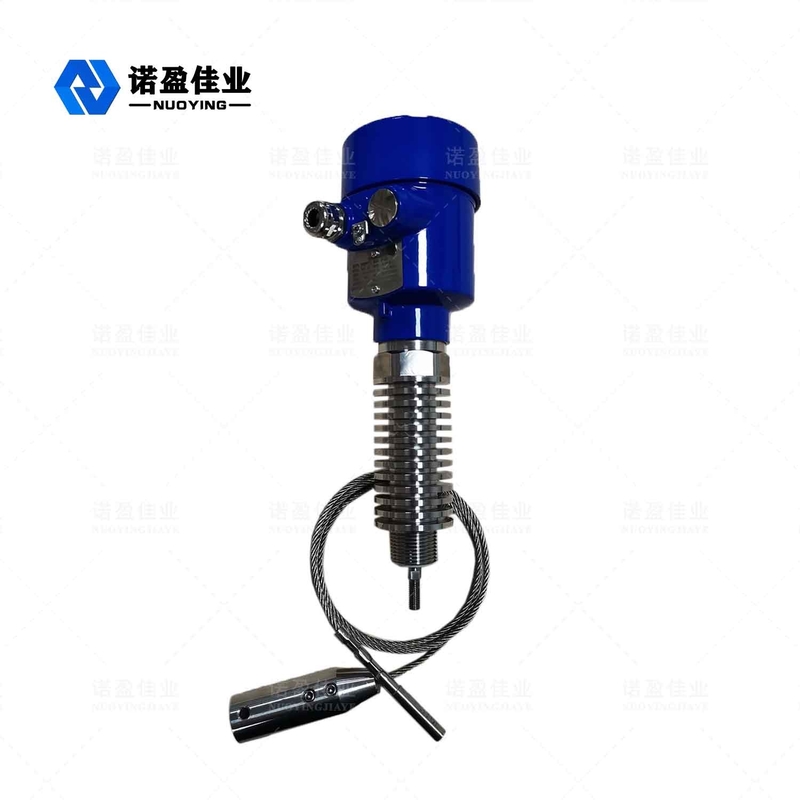

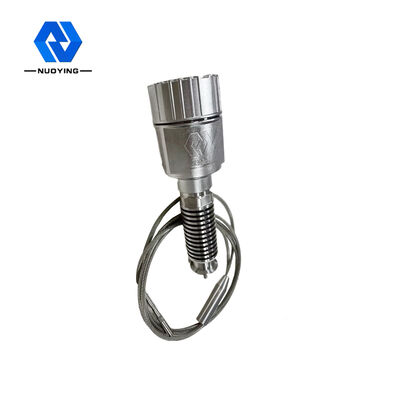

1Трансмитер уровня радиолокационного радиолокатора на 8 ГГц RS485 с кабельной антенной и датчиком уровня радиолокационного радиолокатора с точностью ±1 мм
10,8 ГГцНаправленная волнаПередатчик радиолокационного уровняРабочий принцип
Ввод:
Радар с управляемой волной - это измерительный прибор, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня через электронные компонентыЗонд посылает высокочастотные импульсы и распространяется вдоль кабеля или стержня.Они отражаются обратно и принимаются приемником в приборе., и сигнал расстояния преобразуется в сигнал уровня.
Отражаемый импульсный сигнал передается в электронную схему прибора вдоль кабеля или стержня.Микропроцессор обрабатывает сигнал и распознает эхо, генерируемое микроволновым импульсом на поверхности материалаПравильная идентификация сигналов эхо завершается программным обеспечением импульса.D=C×T/2 (где C - скорость света)Поскольку известно расстояние E от пустого бака, уровень: L=E-D
Выпуск:
Вводя высоту пустого резервуара E ((= нуль), высоту полного резервуара F ((= полный диапазон) и некоторые параметры применения, параметры применения автоматически адаптируют счетчик к среде измерения,соответствующая выходной мощности 4-20mA.
10,8 ГГцНаправленная волнаПоля применения радиолокационных передатчиков
1Электростанции: Резервуары, насосы силоса, паровые ложки, хранилища пепла, нефтяные баки и т.д.
2Нефтяное поле: резервуары для хранения сырой нефти, резервуары для хранения рафинированной нефти, резервуары для осаждения, резервуары для сточных вод, резервуары для бурения грязи и т.д.
3Химическая: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный бак, аммиачный бак, резервуар для хранения асфальта и т.д.
4Металлургия: силосы сырья, силосы вспомогательных материалов, буферные баки электролитических элементов и т.д.
5Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах и т.д.
6Продовольственные товары: заводы по производству соков, заводы по производству молока, резервуары пивоваренных заводов и т.д.
7Фармацевтика: китайские фармацевтические емкости для хранения, сепараторы, ферментационные емкости и т.д.
8Обработка воды: водоемы, водосборники, водоотведение, осадочные резервуары, глубокие скважины, сети питьевой воды и т.д.
9Бумага: хранилища, хранилища химических материалов и т.д.
10Прочие: карьерная промышленность, охрана окружающей среды, судостроение и другие отрасли.
10,8 ГГцНаправленная волнаПередатчик радиолокационного уровняТехнические параметры
| Модель продукта | NYRD701 |
| Типичное применение |
Жидкости, порошки, твердые частицы |
| Материал антенны | 304 |
| Тип антенны | Антенна с мягким кабелем |
| Диапазон измерений | 30 метров |
| Точность измерений | ± 1 мм |
| Электрическое питание | 24ВДС (двухпроводная, четырехпроводная)) |
| Средняя температура | -40~+130°C, -40~+250°C |
| Соединение процесса | Нить, фланц (необязательно) |
| Давление процесса | -0,1 ~ 4,0 МПа |
| Класс защиты | IP67 |
| Взрывостойкий класс | Exia II CT6 (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus... |
| Электрический интерфейс | М20*1.5, 1⁄2 ′′NPT |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.
10,8 ГГцНаправленная волнаРадарный уровень передающего устройства
