| Наименование марки: | NUOYING |
| Номер модели: | NYRD705 |
| МОК: | 1 шт. |
| цена: | $249~$489/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
Высокотемпературный датчик NYRD702, стержневой уровнемер с направляющей волной для жидкостей с выходом RS485
Принцип работы стержневого уровнемера с направляющей волной NYRD702
Вход:
Радар с направляющей волной — это измерительный прибор, основанный на принципе времени распространения. Радарная волна распространяется со скоростью света, а время работы преобразуется в сигнал уровня с помощью электронных компонентов. Зонд излучает высокочастотные импульсы, которые распространяются вдоль кабеля или стержневого зонда. Когда импульсы достигают поверхности материала, они отражаются обратно и принимаются приемником в приборе, а сигнал расстояния преобразуется в сигнал уровня.
Отраженный импульсный сигнал передается по кабелю или стержневому зонду в электронную схему прибора. Микропроцессор обрабатывает сигнал и распознает эхо, генерируемое микроволновым импульсом на поверхности материала. Идентификация правильного эхо-сигнала выполняется программным обеспечением импульсов. Расстояние D от поверхности материала пропорционально времени распространения T импульса: D=C×T/2 (где C — скорость света). Поскольку расстояние E до пустого резервуара известно, уровень равен: L=E-D
Выход:
Вводя высоту пустого резервуара E (= ноль), высоту полного резервуара F (= полный диапазон) и некоторые параметры применения, параметры применения автоматически адаптируют прибор к измерительной среде, соответствующей выходу 4-20 мА.
Стержневой уровнемер с направляющей волной NYRD702 Особенности конструкции
◎ Cонтактное измерение с высокой точностью для более точных результатов
◎ Nе зависит от внешних факторов, таких как температура среды, адгезия и т. д.
◎ Подходит для различных сложных условий эксплуатации и применений, таких как высокая температура, высокое давление, среды с низкой диэлектрической проницаемостью и т. д.
◎ Может быть установлен в различных металлических и неметаллических емкостях, без вреда для человека и окружающей среды.
Стержневой уровнемер с направляющей волной NYRD702 Области применения
1. Электростанции: резервуары, насосы силосов, паровые ковши, зольные хранилища, масляные резервуары и т. д.
2. Нефтегазовое месторождение: резервуары для хранения сырой нефти, резервуары для хранения нефтепродуктов, отстойники, резервуары для сточных вод, резервуары для бурового раствора и т. д.
3. Химическая промышленность: установки каталитического крекинга сырой нефти, силосы для сырья, промежуточные силосы, реакторы, аммиачные резервуары, резервуары для хранения асфальта и т. д.
4. Металлургия: силосы для сырья, силосы для вспомогательных материалов, буферные емкости электролизеров и т. д.
5. Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных угодий, мониторинг уровня воды в реках, предупреждение о паводках, городские наводнения и т. д.
NYRD702 Стержневой Уровнемер с направляющей волной Технические параметры
| Модель продукта | NYRD702 |
| Типичное применение |
Жидкости, особенно для измерения уровня жидкостей в условиях высокой температуры и высокого давления |
| Материал антенны | 304 |
| Тип антенны | Стержневая антенна |
| Диапазон измерения | 6м, 15м |
| Точность измерения | ±1мм |
| Источник питания | 24VDC (двухпроводной, четырехпроводной) |
| Температура среды | -40~+500℃ |
| Присоединение к процессу | Резьба, фланец (опционально) |
| Давление процесса | -0.1~4.0MPa |
| Класс защиты | IP67 |
| Взрывозащита | Exia II CT6 (опционально) |
| Выходной сигнал | 4...20мА/HART/RS485/Modbus... |
| Электрический интерфейс | M20*1.5, ½ ″NPT |
Примечание: Продукты могут быть изготовлены по индивидуальному заказу в соответствии с конкретными требованиями пользователей.

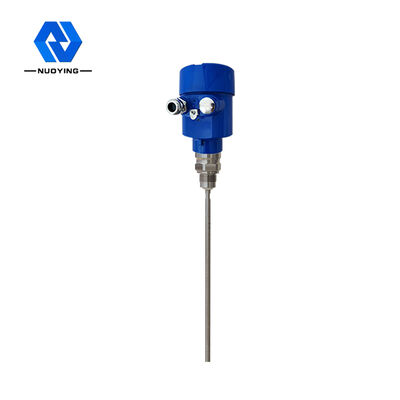

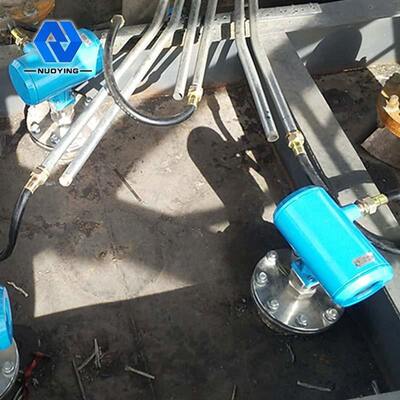

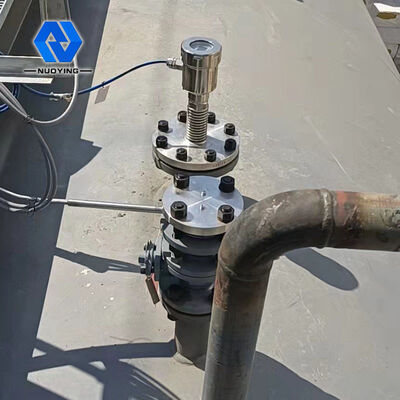

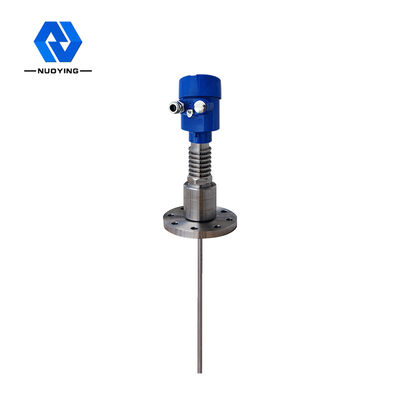

NYRD702 Стержневой Уровнемер с направляющей волной Сопутствующие изображения
