| Наименование марки: | NUOYING |
| Номер модели: | NYCZ500 |
| МОК: | 1 шт. |
| цена: | $548~$1200/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
NYCZ500 Магнитостриктивный датчик уровня жидкой воды с высокой точностью
Магнитостриктивный нивелир типа стержня NYCZ500Рабочий принцип
Продукт состоит в основном из измерительного стержня, электронной камеры и бесконтактного плавающего шара, установленного на измерительном стержни.В измерительном прутье устанавливается магнитостриктивный провод (водящий волны провод)Измерительный стержень изготовлен из немагнитной трубы из нержавеющей стали, которая очень хорошо защищает проводник.
Когда работает магнитостриктивный жидкостной уровниметр, генератор импульсов в электронной камере посылает стартовый импульс.Он генерирует вращающееся магнитное поле, движущееся в направлении провода волновода.Когда это магнитное поле встречается с постоянным магнитным полем в плавучем шаре, это создает магнитостриктивный эффект растяжения,заставляя проводник волны скручиваться и генерировать механическую волну постоянной скоростиЭта механическая волна распространяется в двух направлениях. Механическая волна, достигающая конца измерительного стержня, поглощается демпером.Механическая волна, передаваемая обратно в электронную камеру, определяется механизмом сбора энергии, установленным в электронной камере, и преобразуется в соответствующий импульс токаМеханизм сбора энергии рассчитывает разницу во времени между двумя импульсами, чтобы точно измерить высоту измеренного уровня жидкости.
Магнитостриктивный нивелир типа стержня NYCZ500 Особенности конструкции
1Хорошая безопасность: магнитостриктивный уровнемер имеет высокую взрывостойкость, безопасность, безопасность использования, особенно подходящий для измерения химических материалов и легковоспламеняющихся жидкостей.При измерении не нужно открывать крышку резервуара, избегая неуверенности в ручном измерении.
2Магнитостриктивный измеритель уровня легко устанавливается и прост в обслуживании: магнитостриктивный измеритель уровня обычно устанавливается через существующее отверстие в верхней части резервуара,специально предназначенные для установки подземных резервуаров для хранения и резервуаров, уже работающих, и не может повлиять на нормальное производство во время установки.
Магнитостриктивный нивелир типа стержня NYCZ500Технические параметры
| Модель | NYCZ500 |
| Типичное применение | Измерение уровня жидкости, измерение интерфейса жидкость-жидкость |
| Форма антенны | Тип стержня |
| Материал антенны | 304, 316L (необязательно) |
| Диапазон измерений | 0～5 м |
| Точность измерений | ±0,5 мм |
| Угол измерения | 10° |
| Электрическое питание | 24ВДС (2 провода, 4 провода), 220ВАК |
| Температура процесса | -40 ̊+200°С |
| Давление процесса | -0,1 ~ 10,0 МПа |
| Соединение процесса | Нить, фланц, крепление (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus |
| Рабочий ток | 4...20 мА |
| Характеристика нагрузки | Максимальное сопротивление нагрузки 600Ω для выхода тока; максимальное сопротивление нагрузки 2mA для выхода напряжения |
| Время ответа | 0.2-5 мс |
| Уровень защиты | IP65, IP67, IP68 (необязательно) |
| Взрывостойкий класс | ExiaIICT6 Ga; ExiaIICT6 Gb |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

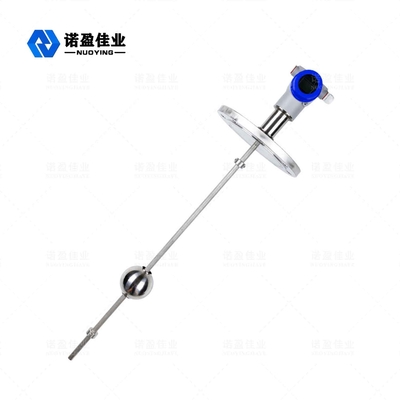

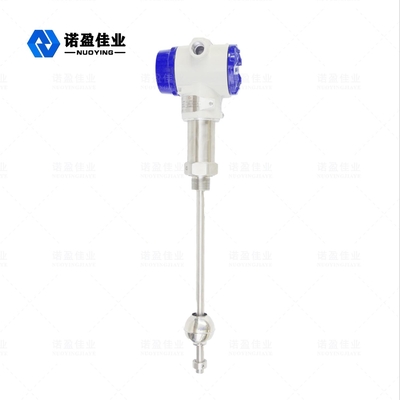

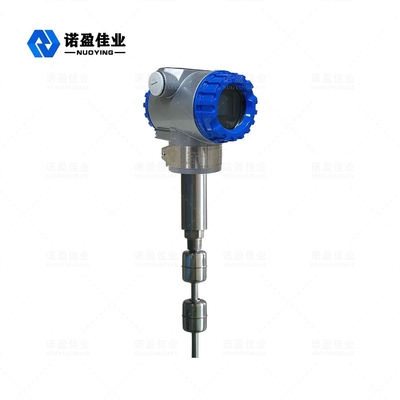

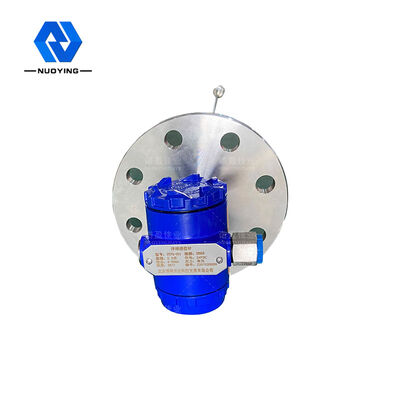

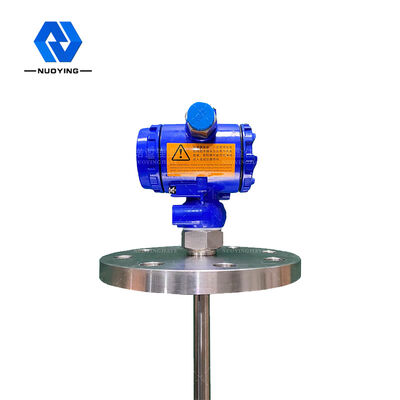

Магнитостриктивный нивелир типа стержня NYCZ500 Связанные фотографии
