| Наименование марки: | NUOYING |
| Номер модели: | NYCZ500 |
| МОК: | 1 шт. |
| цена: | $560~$1200/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 штук в месяц |
NYCZ500 Тип кабеля Магнитостриктивный нивелир для измерения уровня различных жидкостей с диапазоном 25 м
Магнитостриктивный измеритель уровня типа кабеля NYCZ500Рабочий принцип
Продукт состоит в основном из измерительного стержня, электронной камеры и бесконтактного плавающего шара, установленного на измерительном стержнике.В измерительном прутье устанавливается магнитостриктивный провод (водящий волны провод)Измерительный стержень изготовлен из немагнитной трубы из нержавеющей стали, которая очень хорошо защищает проводник.
Когда работает магнитостриктивный жидкостной уровниметр, генератор импульсов в электронной камере посылает стартовый импульс.Он генерирует вращающееся магнитное поле, движущееся в направлении провода волновода.Когда это магнитное поле встречается с постоянным магнитным полем в плавучем шаре, это генерирует магнитостриктивный эффект растяжения,заставляя проводник волны скручиваться и генерировать механическую волну постоянной скоростиЭта механическая волна распространяется в двух направлениях. Механическая волна, достигающая конца измерительного стержня, поглощается демпером.Механическая волна, передаваемая обратно в электронную камеру, определяется механизмом сбора энергии, установленным в электронной камере, и преобразуется в соответствующий импульс токаМеханизм сбора энергии рассчитывает разницу во времени между двумя импульсами, чтобы точно измерить высоту измеренного уровня жидкости.
NYCZ500 Тип кабеля Магнитостриктивная габаритная габаритная конструкция
◎ Более широкое применение, с несколькими формами зондов, несколькими формами соединения процессов и несколькими производственными материалами, которые могут быть настроены;
◎ Высокая надежность: поскольку магнитостриктивный жидкостной уровниметр применяет принцип волновода, механическая подвижная часть отсутствует, поэтому нет трения и износа.Весь преобразователь заключен в трубку из нержавеющей сталиДатчик работает надежно и имеет длительный срок службы.
◎Хорошая безопасность: магнитостриктивный жидкостной уровнемер обладает высокой взрывостойкостью, является безопасным и безопасным в использовании,и особенно подходит для измерения химического сырья и горючих жидкостейВо время измерения не нужно открывать крышку резервуара, чтобы избежать неопределенности ручного измерения.
Магнитостриктивный измеритель уровня типа кабеля NYCZ500Технические параметры
| Модель | NYCZ500 |
| Типичное применение | Измерение уровня жидкости, измерение интерфейса жидкость-жидкость |
| Форма антенны | Тип кабеля |
| Материал антенны | 304, 316L (необязательно) |
| Диапазон измерений | 0～25 м |
| Точность измерений | ±0,5 мм |
| Угол измерения | 10° |
| Электрическое питание | 24ВДС (2 провода, 4 провода), 220ВАК |
| Температура процесса | -40 ̊+200°С |
| Давление процесса | -0,1 ~ 10,0 МПа |
| Соединение процесса | Нить, фланц, крепление (необязательно) |
| Выходный сигнал | 4...20mA/HART/RS485/Modbus |
| Рабочий ток | 4...20 мА |
| Характеристика нагрузки | Максимальное сопротивление нагрузки 600Ω для выхода тока; максимальное сопротивление нагрузки 2mA для выхода напряжения |
| Время ответа | 0.2-5 мс |
| Уровень защиты | IP65, IP67, IP68 (необязательно) |
| Взрывостойкий класс | ExiaIICT6 Ga; ExiaIICT6 Gb |
Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

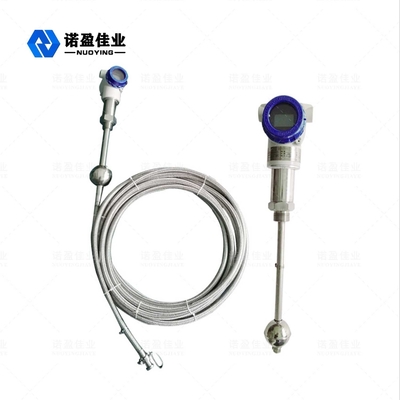

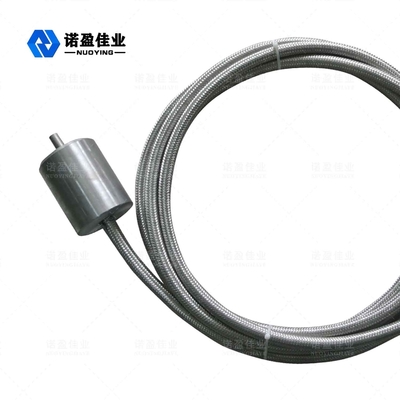

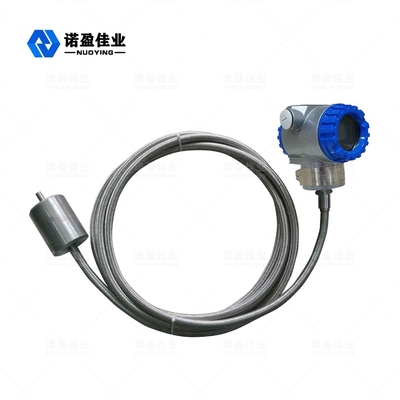

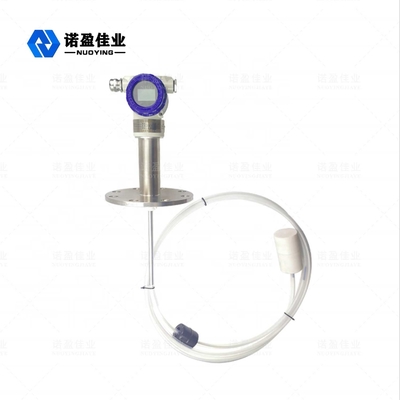

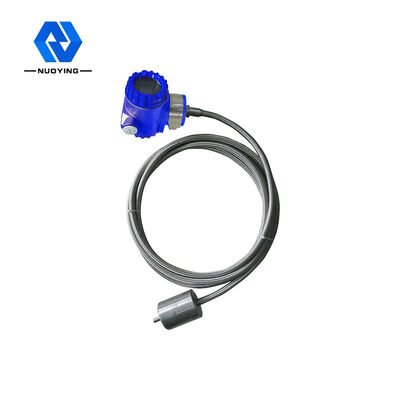

Магнитостриктивный измеритель уровня типа кабеля NYCZ500 Связанные фотографии
