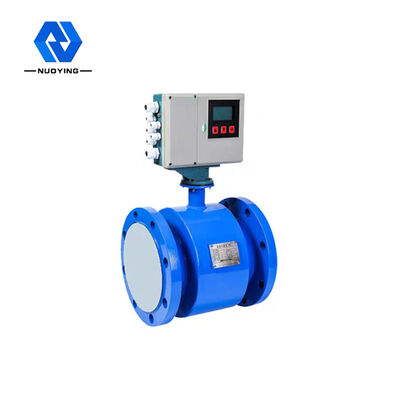

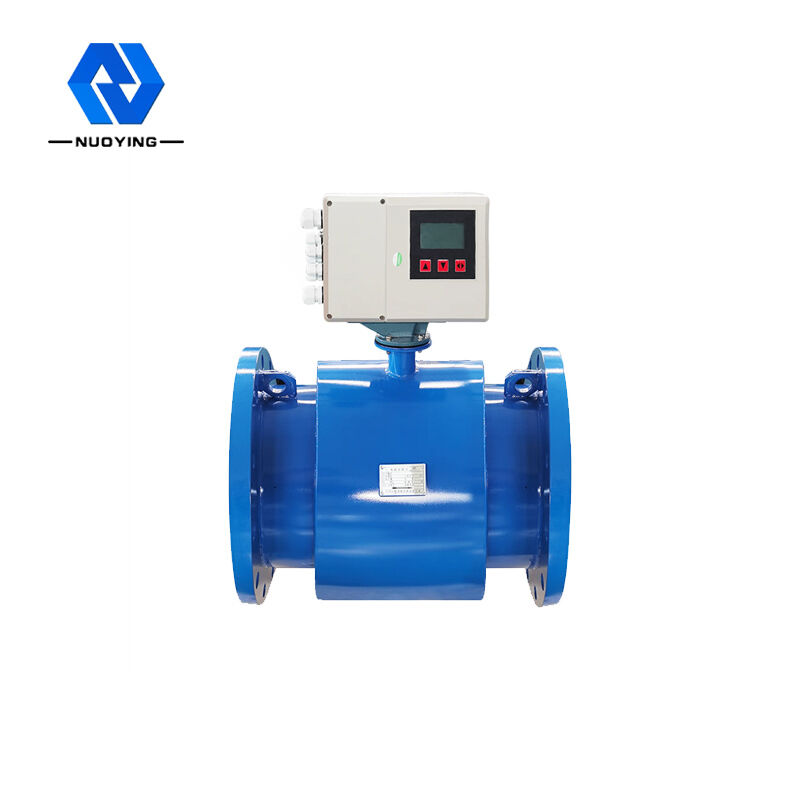

NYLL-CH Электромагнитный тепловой метеорr

Электромагнитный тепломер NYLL-CH предназначен для специального применения в интеллектуальном здании распределенной энергии и теплообменной станции, которая может напрямую измерять поток и холод и тепло.Не требуется дополнительный тотализатор потока и Pt1000Электромагнитный датчик потока используется в качестве электромагнитного тепломера для обнаружения скорости потока теплопередающей жидкости,и имеет характеристики высокой точности, широкий диапазон применения и удобная и простая онлайн калибровка.

NYLL-CH Электромагнитный тепловой метеорrТехнические параметры

NYLL-CH Электромагнитный тепловой метеорrПроизводительность Параметры

NYLL-CH Электромагнитный тепловой метеорr Рабочий принцип

Горячая вода (холодная вода), подаваемая тепловым источником, поступает в теплообменную систему (радиатор, теплообменник или сложную систему, состоящую из них) при более высокой (низкой) температуре,и вытекает из него при более низкой температуре.Во время этого процесса тепло высвобождается или поглощается пользователем посредством теплообмена (Примечание: этот процесс включает процесс обмена энергией системы отопления и системы охлаждения).

Когда вода течет через систему теплообмена, количество тепла, высвобождаемого или поглощаемого системой, вычисляется и отображается на калькуляторе.в зависимости от скорости потока gτi1ven от датчика потока и температуры обратной воды, данной датчиком температуры pτ0, и время, когда течет вода.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:количество тепла, высвобождаемого или поглощаемого системой,Jor kWh; Qm:масса воды, проходящей через тепломер, в кг/ч;

Qv;объемный поток воды, проходящей через тепломер, м3/ч; P:плотность воды, проходящей через тепломер, кг/мс;

△h: разница энтальпии воды при температуре входа и выхода теплообменной системы, J/kg;

T: время, h;

NYLL-CH Электромагнитный тепловой метеорrОсобенности конструкции

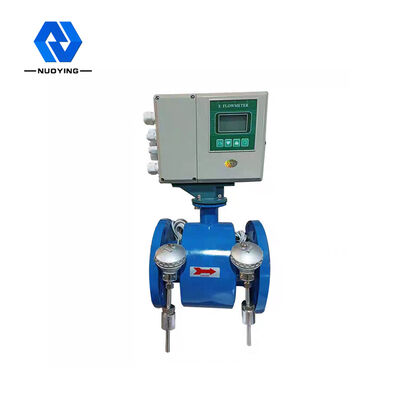

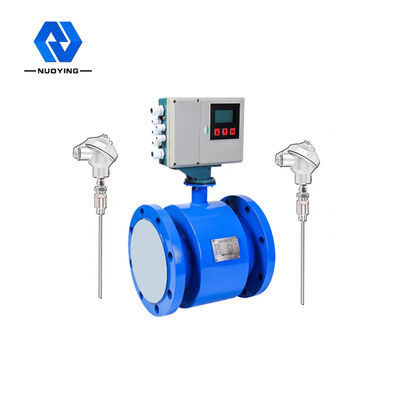

◎ Измерение холода и тепла: конвертер имеет функцию измерения холода и тепла напрямую, и оснащен 2 стандартными Pt1000.Он не должен быть оснащен тотализатором холодного и теплового потока, чтобы облегчить установку и снизить стоимость покупки и установки.
Высокая надежность: после строгих испытаний, таких как EMC, безопасность, высокая и низкая температура, которые выше национальных стандартов GB/T17616, G B/2423, GB/T16499.
◎ Быстрый ответ: Используйте 32BitMCU, 24BitADC и оптимизированный алгоритм фильтрации, быстрый ответ, точные и стабильные данные измерения, подходящие для измерения и контроля, когда оборудование совпадает.
◎ Заземление электрода: НОНКОН патентованная технология,который формирует баланс измерений в измеряемом участке и устраняет ошибки измерений, вызванные плохим заземлением, чтобы обеспечить долгосрочную точность измеренийДля снижения затрат на материалы и монтаж не требуется оборудовать его заземляющим кольцом.

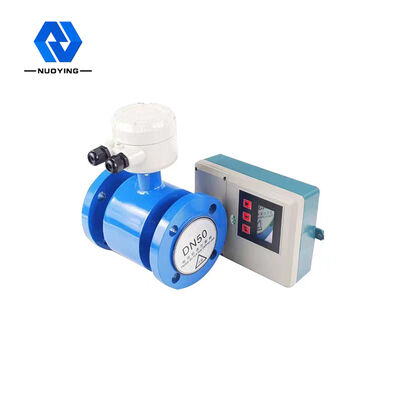

◎ Separate IP68 technology: use specially detailed IP68 design technology, use special imported IP68 sealant, используйте специальное импортированное IP68 герметичное средство,специальный кабель IP68 и многочисленные уплотнители IP68 для предотвращения конденсации отдельного датчика IP68.
◎ Высокое соотношение сигнала к шуму: сенсор использует высокую технологию соотношения сигнала к шуму.Преобразователь использует низкошумные и высокоточные детали и технологию проектирования для облегчения измерения минимального потока.
◎ Low-power design; optimized excitation circuit design, расход энергии уменьшается более чем в 3 раза по сравнению с обычными электромагнитными потокомерами,и он может достичь экономии энергии в большом количестве приложений.
◎ Chinese display: use Chinese display LCD screen for easy understanding and operation (Китайский дисплей: используйте китайский дисплей LCD для легкого понимания и работы)
◎ Оптимизированная технология питания: используйте оптимизированный дизайн питания, зрелую и надежную технологию, высокую эффективность конверсии и надежное долгосрочное использование.

◎ Быстрая проводка: используйте лучший международный бренд терминального блока, который быстрый, удобный и надежный, чтобы обеспечить стабильное и надежное долгосрочное измерение.
◎ Выходный сигнал: оснащен стандартным RS-485, (4-20) mA, частотой / пульсом, быстрым выходной ответом, и порт снабжен защитными мерами, такими как защита от молнии.
