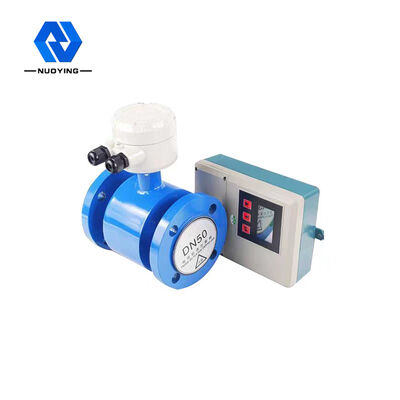

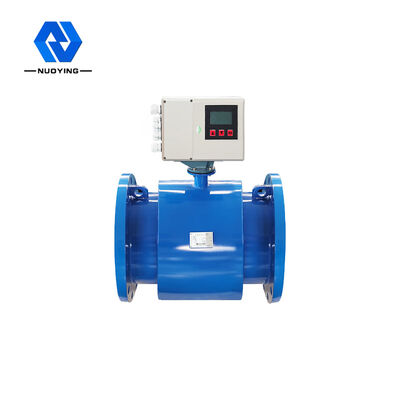

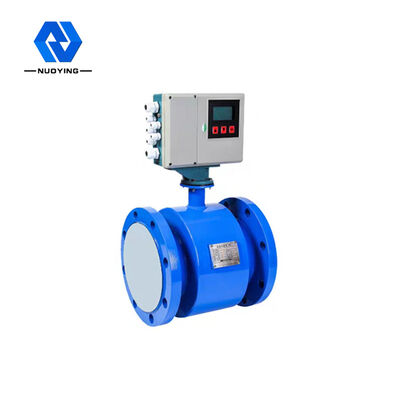

Электромагнитный счетчик тепла NYLL-CHр

Электромагнитный теплосчетчик NYLL-CH предназначен для специального применения в интеллектуальных зданиях, распределенных станциях энергетики и теплообмена, которые могут напрямую измерять расход, холод и тепло. Не требуется дополнительный сумматор расхода и Pt1000. Легко установить и имеет низкую стоимость. Электромагнитный датчик расхода используется в качестве электромагнитного теплосчетчика для определения расхода теплоносителя и отличается высокой точностью, широким диапазоном применения, а также удобной и простой онлайн-калибровкой.

Электромагнитный счетчик тепла NYLL-CHрТехнические параметры

Электромагнитный счетчик тепла NYLL-CHрПроизводительность Параметры

Электромагнитный счетчик тепла NYLL-CHр Принцип работы

Горячая вода (холодная вода), подаваемая источником тепла, поступает в систему теплообмена (радиатор, теплообменник или сложную систему, состоящую из них) с более высокой (более низкой) температурой, а вытекает с более низкой (более высокой) температурой. В ходе этого процесса тепло выделяется или поглощается потребителю посредством теплообмена (Примечание: данный процесс включает в себя процесс энергообмена системы отопления и системы охлаждения).

Когда вода протекает через систему теплообмена, количество тепла, выделяемого или поглощаемого системой, рассчитывается и отображается калькулятором в зависимости от расхода, определяемого датчиком расхода, температуры обратной воды, определяемой датчиком температуры воздуха pτ0, и времени прохождения потока воды.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q: количество тепла, выделяемого или поглощаемого системой, Джор кВтч; Qм: масса воды, протекающей через теплосчетчик, кг/ч;

Qv;объемный расход воды, протекающей через теплосчетчик, м3/ч; П: плотность воды, протекающей через теплосчетчик, кг/мс;

△h: разность энтальпий воды при температурах на входе и выходе теплообменной системы, Дж/кг;

Т: время, ч;

Электромагнитный счетчик тепла NYLL-CHрОсобенности конструкции

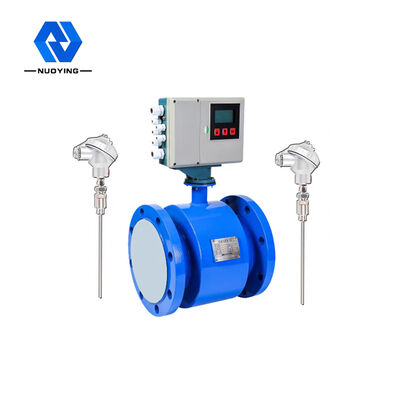

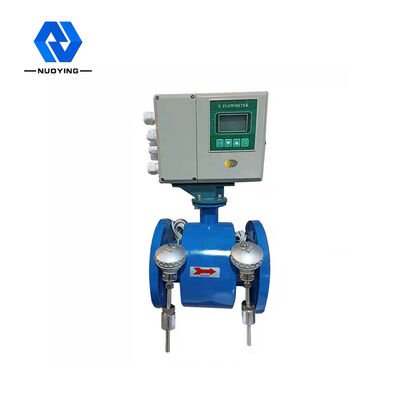

◎ Измерение холода и тепла: преобразователь имеет функцию прямого измерения холода и тепла и оснащен двумя стандартными Pt1000. Для облегчения установки и снижения затрат на приобретение и установку его не требуется оборудовать сумматором холодного и теплового потока.
Высокая надежность: после строгих испытаний, таких как ЭМС, безопасность, высокая и низкая температура, которые превышают национальные стандарты GB/T17616, GB/2423, GB/T16499.
◎ Быстрый отклик: используйте 32-битный микроконтроллер, 24-битный АЦП и оптимизированный алгоритм фильтрации, быстрый отклик, точные и стабильные данные измерений, подходящие для измерения и управления при согласованном оборудовании.
◎ Заземляющий электрод: запатентованная технология NONCON, которая формирует баланс измерений в измерительной секции и устраняет ошибки измерения, вызванные плохим заземлением, для обеспечения долгосрочной точности измерений. Его не нужно оборудовать заземляющим кольцом для снижения затрат на материалы и установку.
◎ Отдельная технология IP68: используйте специально детализированную технологию проектирования IP68, используйте специальный импортный герметик IP68, специальный кабель IP68 и конструкцию с несколькими уплотнениями IP68 для предотвращения конденсации отдельного датчика IP68.
◎ Высокое соотношение сигнал/шум: в датчике используется технология с высоким соотношением сигнал/шум. В преобразователе используются малошумящие и высокоточные детали, а также технология проектирования, облегчающая измерение минимального расхода.
◎ Маломощная конструкция; оптимизированная конструкция схемы возбуждения, энергопотребление снижается более чем в 3 раза по сравнению с обычными электромагнитными расходомерами, а также позволяет добиться экономии энергии в большом количестве применений.
◎ Китайский дисплей: используйте ЖК-экран на китайском языке для удобства понимания и эксплуатации.
◎ Оптимизированная технология источника питания: используйте оптимизированную конструкцию источника питания, проверенную и надежную технологию, высокую эффективность преобразования и надежное долгосрочное использование.

◎ Быстрое подключение: используйте клеммную колодку лучшего международного бренда, которая является быстрой, удобной и надежной, чтобы обеспечить стабильные и надежные долгосрочные измерения.
◎ Выходной сигнал: оснащен стандартным RS-485, (4–20) мА, частотой/импульсом, быстрым выходным откликом, а порт оснащен мерами защиты, такими как молниезащита.
