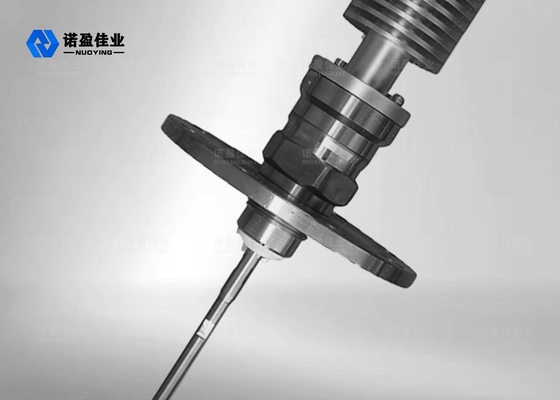

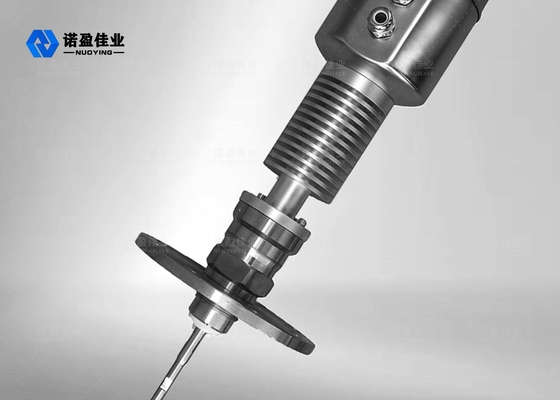

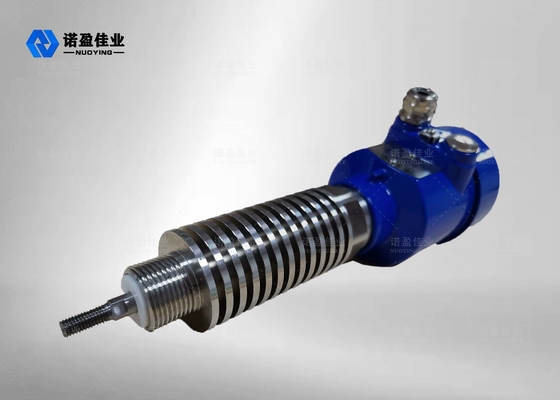

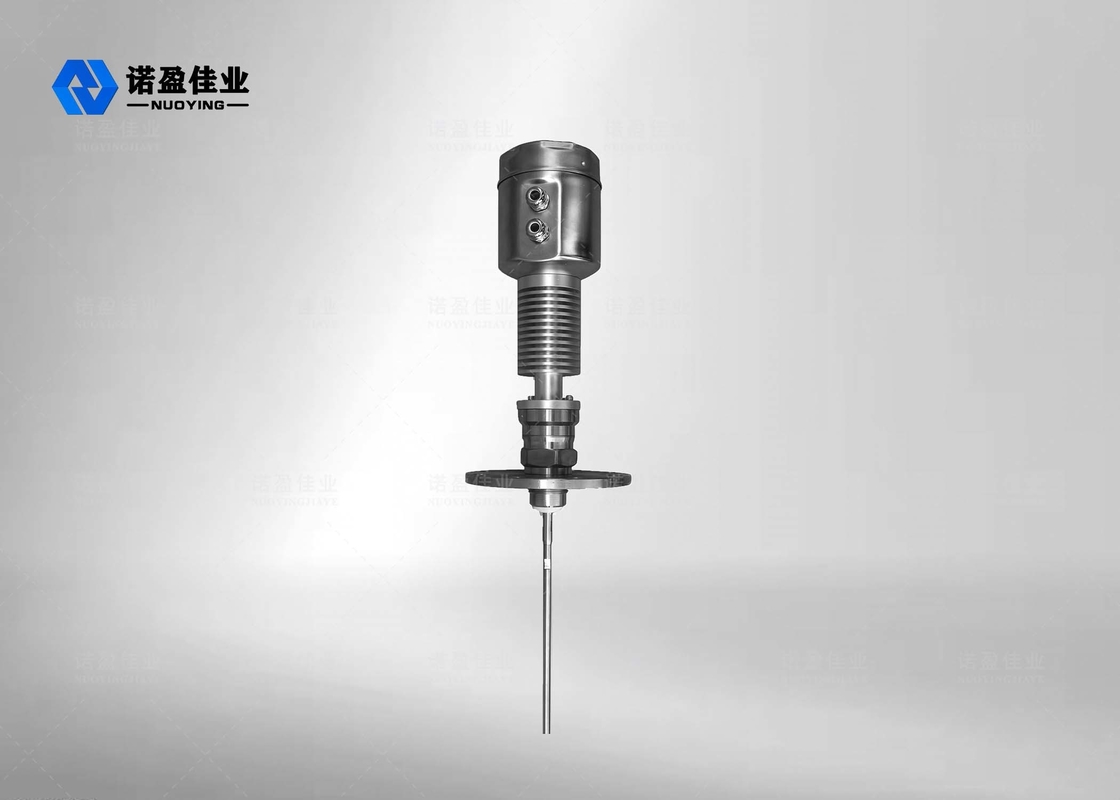

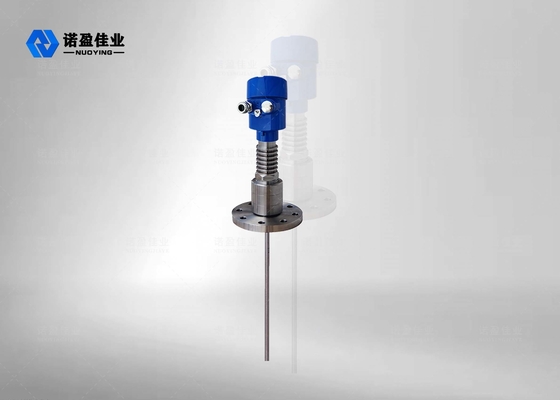

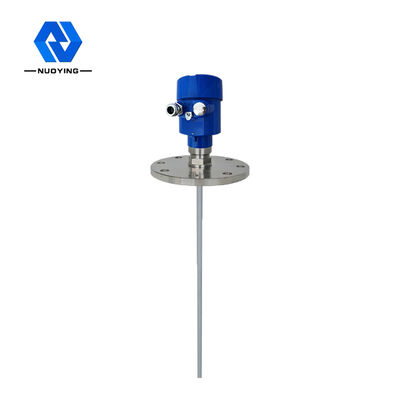

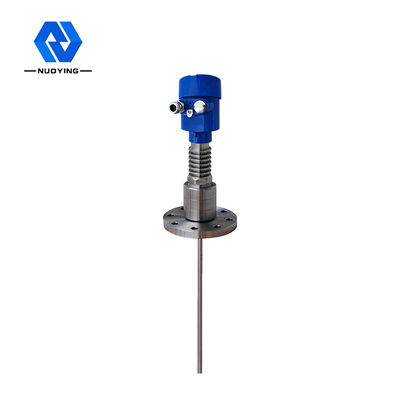

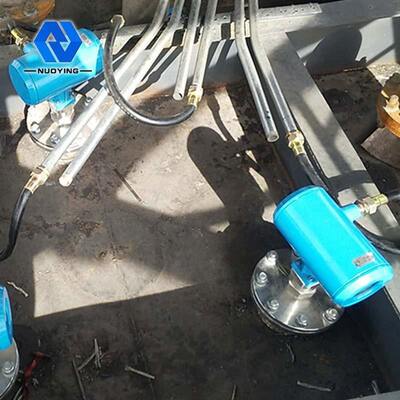

NYRD-705 высокотемпературный датчик радиолокатор волны, измеритель уровня, передатчик для низкодиэлектической постоянной жидкости, диапазон 15M

NYRD-705 высокотемпературный датчик радиолокатор волны, измеритель уровня, передатчик для низкодиэлектической постоянной жидкости, диапазон 15M

Наименование марки:	NUOYING
Номер модели:	NYRD-705
МОК:	1 шт.
цена:	$239 to $569/pcs
Условия оплаты:	T/T
Способность к поставкам:	1000 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Сиань, Шэньси, Китай

Сертификация:

CE, SIL, ATEX

Оценка:

Промышленный

Гарантия:

12 месяцев

Индивидуальная поддержка:

ОЭМ, ОДМ

Фирменное наименование:

NUOYING

Типичное применение:

Жидкость

Измерение точности:

00,05%-0,1% Ф.С.

Источник питания:

24 В постоянного тока

Антенно-материальная реакция:

304 (необязательно)

Средняя температура:

-40~+500°C

Диапазон измерения:

Упаковывая детали:

60*30*30 см

Поставка способности:

1000 штук в месяц

Описание продукта

Радарная длина волн для жидкости с сильной коррозией

NYRD-703 Радарный уровень передатчикаОбзор

Параметры продукта

Типичное применение	Жидкость
Материал антенны	304 (необязательно)
Диапазон измерений	15 метров
Электрическое питание	24VDC ((Два линии, четыре линии)
Средняя температура	-40 ~ 500°C
Давление процесса	-0,1 ~ 4,0 МПа
Соединение процесса	Нить, фланц (необязательно)
Выходный сигнал	4...20mA/HART/RS485/Modbus...

Описание продукции

NYRD705 Принцип работы передатчика на уровне управляемого радара

Высокочастотный микроволновой импульс, отправляемый радиолокационным радиолокационным прибором, распространяется вдоль компонента обнаружения (стального кабеля или стального стержня).Он вызывает отражение из-за резкого изменения диэлектрической константы.Временный интервал между передаваемым импульсом и отражаемым импульсом пропорционален расстоянию от измеряемой среды.
Ввод:
Радар с управляемыми волнами - это измерительный прибор, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня материала через электронные компоненты. Зонд посылает высокочастотный импульс и распространяется вдоль кабеля или стержня. Когда импульс встречается с поверхностью материала, он отражается обратно и принимается приемником в инструменте,и сигнал расстояния преобразуется в сигнал уровня материала.
Отражаемый сигнал передается в электронную схему прибора по проводу или скотчу.Микропроцессор обрабатывает сигнал и определяет эхо, генерируемое микроволновым импульсом на поверхности материалаПравильное распознавание сигналов эхо завершается импульсным программным обеспечением.
Расстояние D от поверхности материала пропорционально импульсу T:
D=C×T/2 (C - скорость света).
Поскольку известно расстояние E от пустого бака, уровень материала L равен:
L=E-D
Выпуск:
Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), полной высоты резервуара F (= полный масштаб) и некоторых параметров применения.Параметры применения автоматически адаптируют прибор к среде измерения, что соответствует 4-20mA.

NYRD705 Конструкция передающего устройства на уровне управляемого радара

1Интеллектуальный радарный уровниметр использует передовую технологию обработки микроволновых лучей и уникальную технологию обработки эхо обнаружения эхо.более точные измеренияВ то же время радиолокационный радиолокатор с управляемой волной устойчив к адгезии и не подвержен воздействию внешней температуры, такой как средняя температура и адгезия.
2Различные способы подключения процесса и типы компонентов обнаружения делают направляемые радиолокационные уровни волн серии 70X подходящими для различных сложных условий работы и приложений.Например, высокая температура., высокое давление и низкие диэлектрические постоянные среды.
3При работе в импульсном режиме продукт обладает чрезвычайно низкой мощностью выбросов и может быть установлен в различные металлические и неметаллические контейнеры без вреда для организма человека и окружающей среды.

NYRD705 направляемый радиолокационный передатчик

1Электростанции: резервуары, силосные насосы, паровые ложки, хранилища пепла, нефтяные баки и т.д.
2Нефтяные месторождения: резервуары для хранения сырой нефти, резервуары для хранения рафинированной нефти, трехфазные сепараторы, резервуары для осаждения, резервуары для сточных вод, резервуары для бурения грязи и т.д.
3Химические: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный бак, аммиачный бак, резервуар для хранения асфальта и т.д.
4Металлургия: силосы сырья, силосы вспомогательных материалов, буферные баки электролитических элементов и т.д.
5Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах,
И так далее.
6Пищевые продукты: завод по производству соков, завод по производству молока, резервуар для хранения сырого сахара, резервуар для хранения томатной пасты, резервуар для хранения пивоварни и т.д.
7Фармацевтика: китайские фармацевтические емкости для хранения, сепараторы, ферментационные емкости и т.д.
8.Очистка воды: резервуары, водосборники, резервуары для очистки воды, резервуары для осаждения, глубокие скважины, сети питьевой воды и т.д.
9Бумага: сырьевой силос, башня хранения, сушильный барабан, химический силос хранения материалов и т.д.
10Прочие: карьер, угольная шахта, охрана окружающей среды, судостроение и другие отрасли.
