Устройство измерения уровня метра Резервуар Мониторинг жидкой воды Устройство измерения 26 ГГц Сенсор цементного силоса

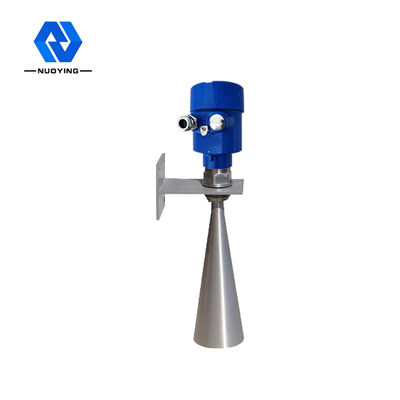

Радар NYRD-SL, передающий уровень
Обзор
Параметры продукта

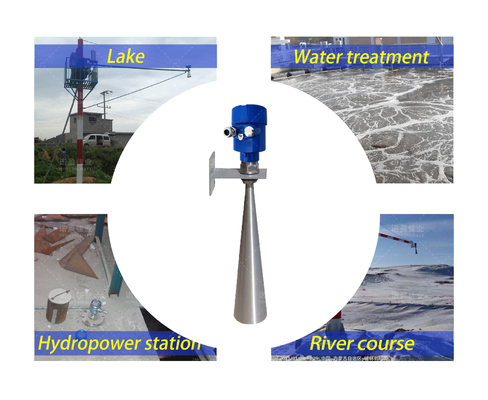

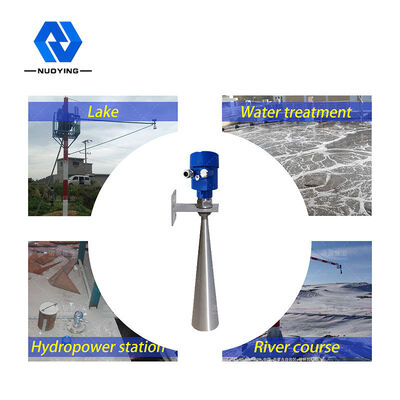

Типичное применение

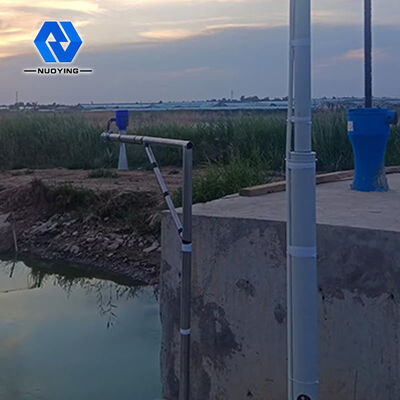

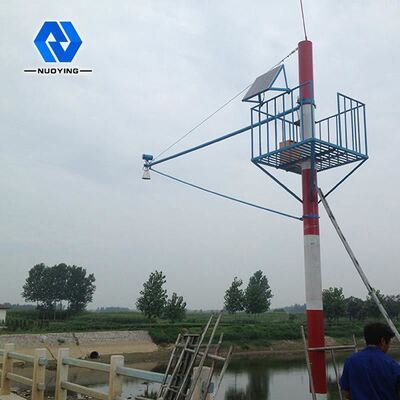

Оттоки, водохранилища, реки, озера, мелководные водоемы и т.д.
Материал антенны
316L (необязательно)
Диапазон измерений
30м,80м ((необязательно)
Точность измерений
00,05%-0,1% Ф.С.
Электрическое питание
24VDC ((Два линии, четыре линии)
Средняя температура
-40 ~ + 80°C
Соединение процесса
Подвеска, фланц (необязательно)
Давление процесса
0.1 ~ 2.0 МПа
Взрывостойкий класс
Exia II CT6 (необязательно)
Размеры конструкции оболочки радиолокационного измерителя уровня (единица: мм)

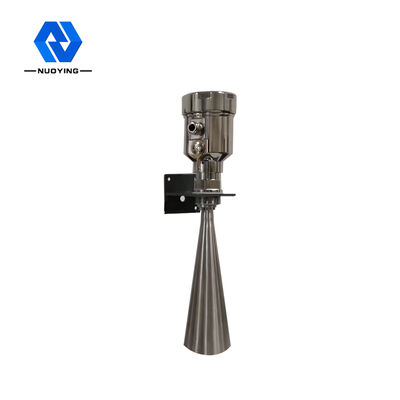

Существуют два типа радарных измерителей уровня: Один из них - литая алюминиевая оболочка, а другой - корпус из нержавеющей стали. требованиям клиента и состоянию площадки.
Описание продукции
Принцип работы передатчика уровня радаров NYRD-SL на частоте 26 ГГц
Датчик серии NYRD80X - это высокочастотный радарный измерительный прибор частотой 26 ГГц с максимальным расстоянием измерения 80 м.Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антеннуПосле того, как импульсная волна касается поверхности измеряемой среды, она отражается обратно и снова принимается системой антенны.Сигнал передается в электронную часть схемы и автоматически преобразуется в сигнал на уровне объекта (Потому что импульсы перемещаются так быстро, время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику почти мгновенно).
Данная точка измерения: спиральная поверхность дна или уплотнительная поверхность фланца.
