Высокая точность промышленного микропилота, датчика уровня резервуара для воды, радиолокатора, передатчика уровня, необходимого для приборов измерения уровня
Высокая точность промышленного микропилота, датчика уровня резервуара для воды, радиолокатора, передатчика уровня, необходимого для приборов измерения уровня
Устройство измерения уровня метра Резервуар Мониторинг жидкой воды Устройство измерения 26 ГГц Сенсор цементного силоса

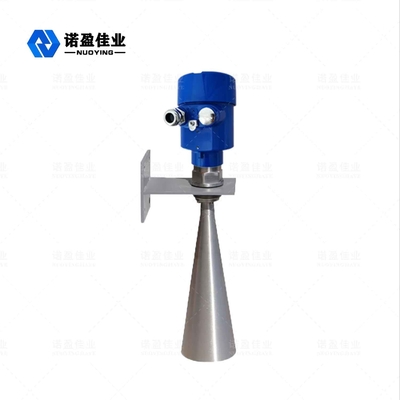

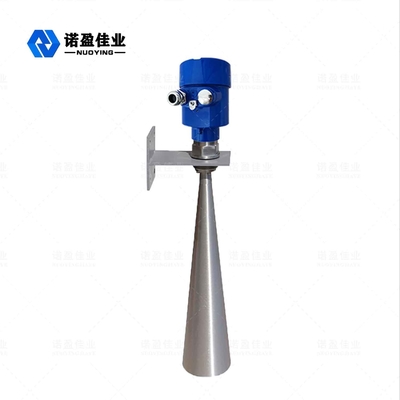

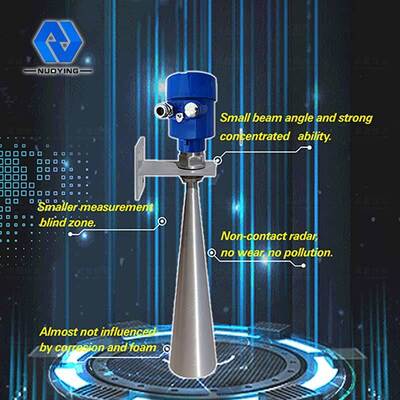

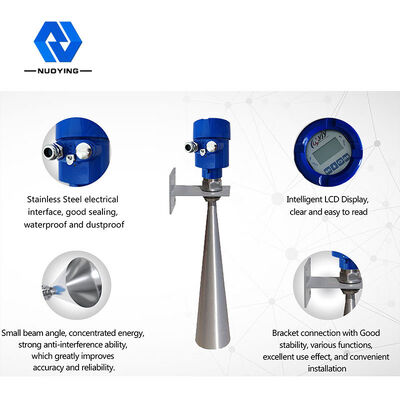

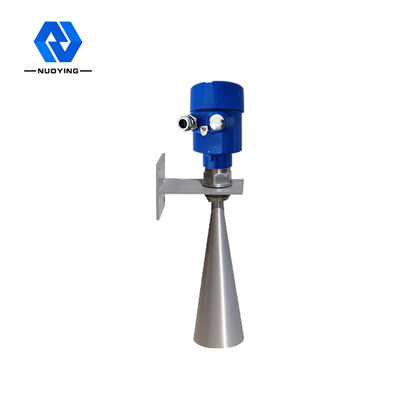

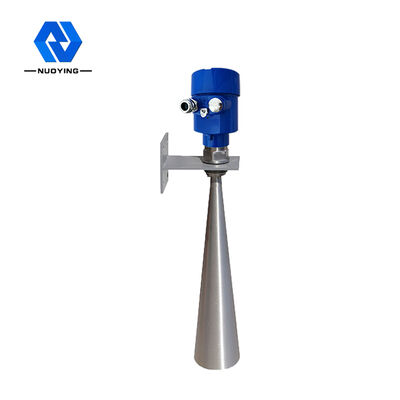

Радар NYRD-SL, передающий уровень
Обзор
Параметры продукта

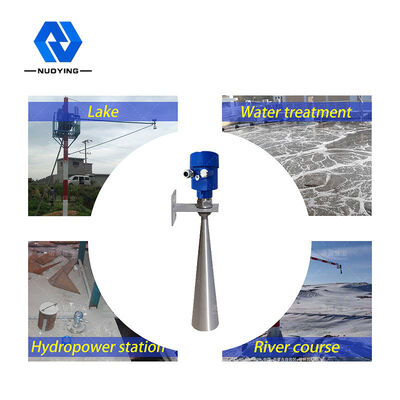

Типичное применение

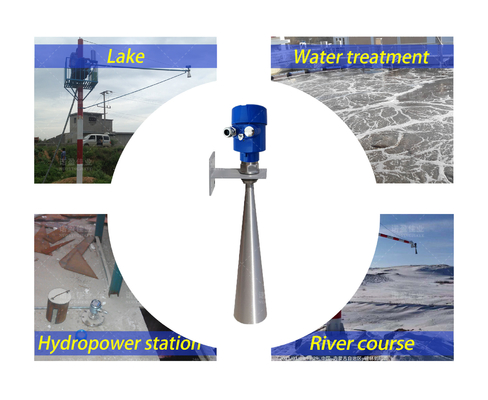

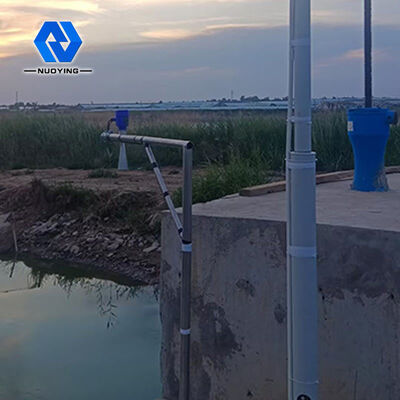

Оттоки, водохранилища, реки, озера, мелководные водоемы и т.д.
Материал антенны
316L (необязательно)
Диапазон измерений
30м,80м ((необязательно)
Точность измерений
00,05%-0,1% Ф.С.
Электрическое питание
24VDC ((Два линии, четыре линии)
Средняя температура
-40 ~ + 80°C
Соединение процесса
Подвеска, фланц (необязательно)
Давление процесса
0.1 ~ 2.0 МПа
Взрывостойкий класс
Exia II CT6 (необязательно)
Размеры конструкции оболочки радиолокационного уровнемера (единицы: мм)

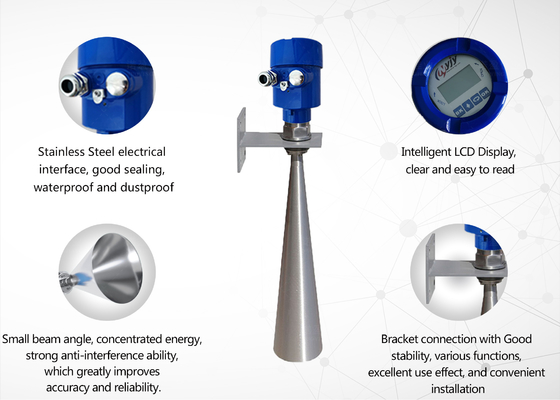

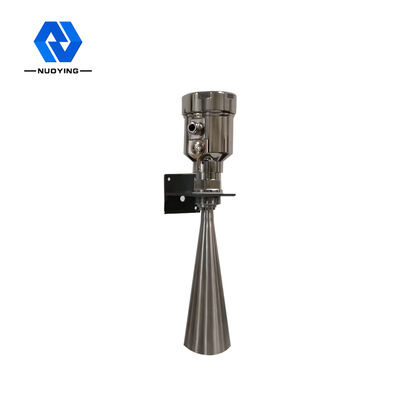

Существуют два типа радарных измерителей уровня: Один из них - литая алюминиевая оболочка, а другой - корпус из нержавеющей стали. требованиям клиента и состоянию площадки.
Описание продукции
Принцип работы передатчика уровня радаров NYRD-SL на частоте 26 ГГц
Датчик серии NYRD80X - это высокочастотный радарный измерительный прибор частотой 26 ГГц с максимальным расстоянием измерения 80 м.Антенна радиолокационного объекта излучает узкий микроволновый импульс, который передается вниз через антеннуПосле того, как импульсная волна касается поверхности измеряемой среды, она отражается обратно и снова принимается системой антенны.Сигнал передается в электронную часть схемы и автоматически преобразуется в сигнал на уровне объекта (Потому что импульсы перемещаются так быстро, время, необходимое для электромагнитной волны, чтобы достичь своей цели и отскочить обратно к приемнику почти мгновенно).
Данная точка измерения: спиральная поверхность дна или уплотнительная поверхность фланца.
