| Наименование марки: | Nuoying JIAYE |
| Номер модели: | NYRD806 |
| МОК: | 1 комплект |
| цена: | 130USD - 9000USD |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 единиц в месяц |

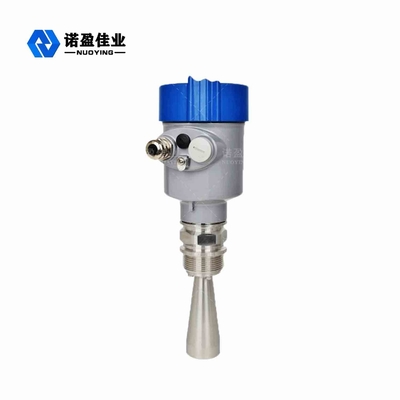

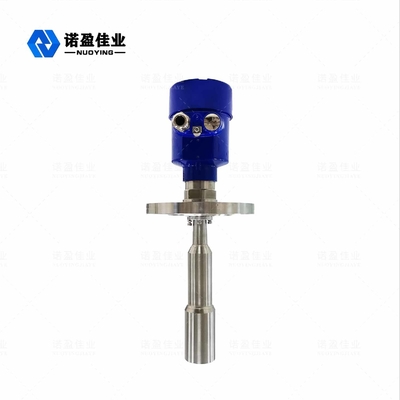

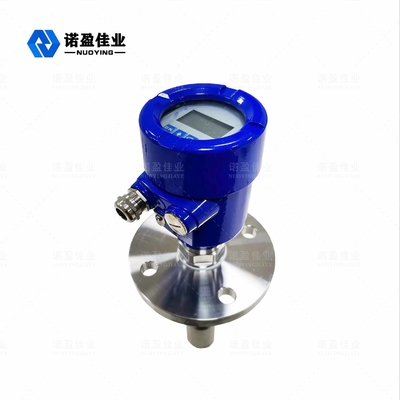

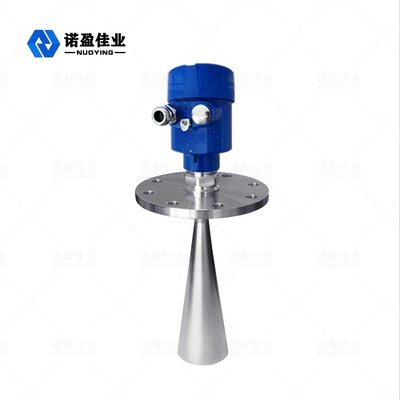

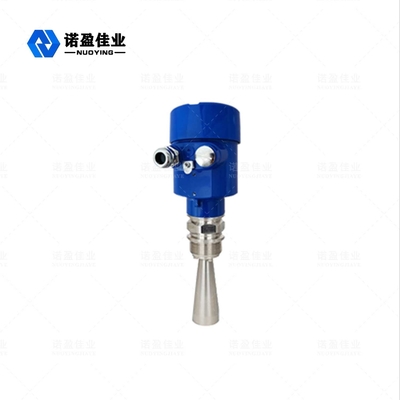

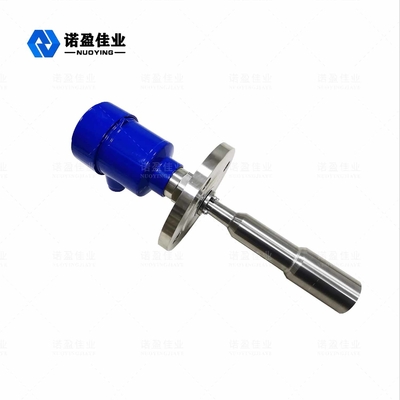

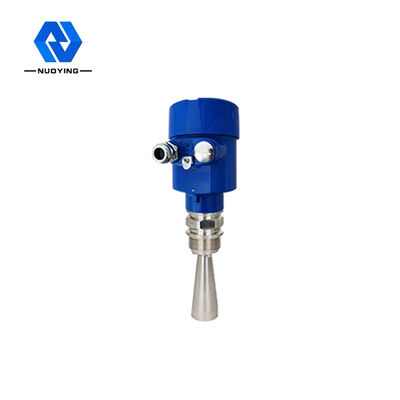

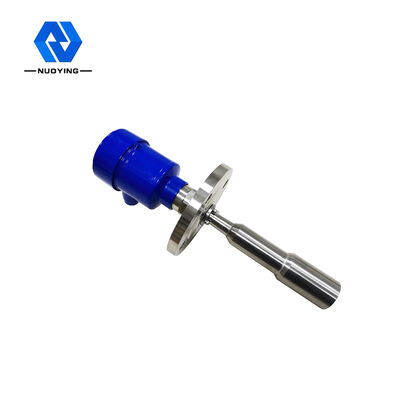

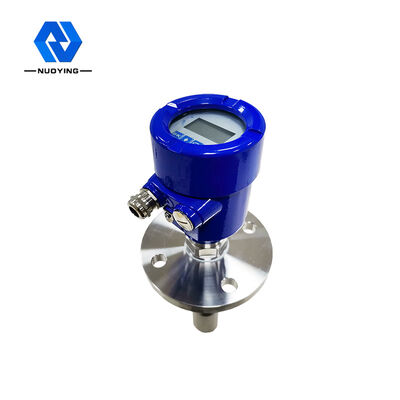

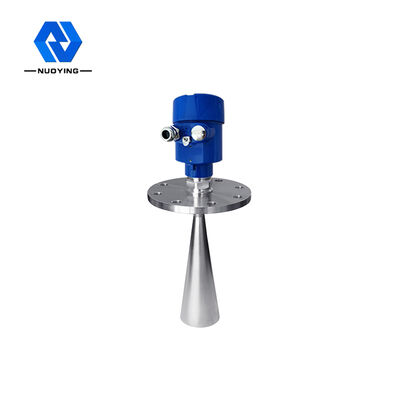

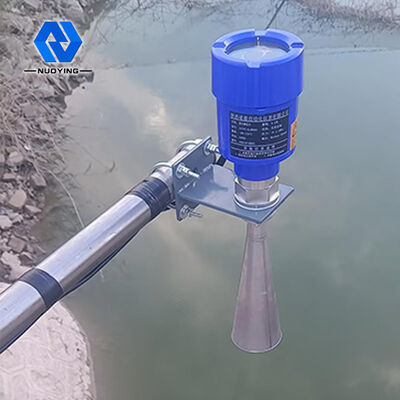

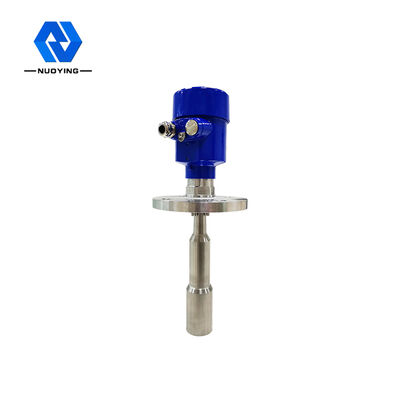

Измеритель уровня сигнала радара 26 ГГц, волновой радар, датчик уровня твердых тел, направленный радар, датчик уровня кислотной воды, передатчик
Радарный уровнемер Введение в продукт
Радарный уровнемер серии NYR D80X представляет собой высокочастотный радарный измеритель уровня 26 Гц с максимальным расстоянием измерения 80 метров. Антенна дополнительно оптимизирована, а новый быстрый микропроцессор может выполнять более быструю обработку анализа сигнала, так что прибор может использоваться для некоторых сложных условий измерения, таких как реактор, хранение твердых веществ.
Радарный уровнемерТехнические параметры
| Модель | NYRD-806 |
| Применение | Температура, давление и слабокоррозионная жидкость |
| Диапазон измерения | 30 м |
| Материал антенны | 316L |
| Точность | ±3 мм |
| Температура среды | 40C—250℃ |
| Технологическое давление | 0,1 〜4,0 МПа |
| Электропитание | 24 В постоянного тока (двухпроводная, четырехпроводная) |
| Технологическое соединение | Поддержка, фланец |
| Степень защиты | IP67 |
| Диапазон частот | 26 ГГц |
| Взрывозащищенность | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| Выходной сигнал | 4... 20 мА/HART (двух/четырехпроводной) RS485/Modbus... |
| Заводской номер | Технологическая температура |
| NYRD | 1 -40 〜+100°C |
| Модель продукта | 2 -40 〜+130°C |
| 805 диапазон 10 м | 3 -40 〜+250°C |
| 806 диапазон 30 м | 4 -40 〜+400°C |
| 807 диапазон 20 м | Y Специальный тип |
| 808 диапазон 70 м | Технологическое давление |
| 809 диапазон 35 м | 1 -0,1 〜+0,3 МПа |
| 810 диапазон 80 м | 2 -0,1 〜+2,0 МПа |
| -86 диапазон 20 м | 3 -0,1~+4,0 МПа |
| -87 диапазон 35 м | Y Специальный тип |
| -SL диапазон 30 м, 80 м | Уплотнение |
| -PB диапазон 40 м | Y Viton |
| -SD диапазон 40 м | K Kalrez |
| -TJ диапазон 40 м | Y Специальный тип |
| Антенна/Размер/Материал | Материал корпуса/Защита |
| A Батарейная антенна / герметичный рупор / PTFE | A Алюминий/IP67 |
| B Рупорная антенна / 46 мм / 316L | D Алюминий (двухкамерный) /IP67 S SS 304/IP68 |
| C Рупорная антенна / 76 мм / 316L | Y Специальный тип |
| D Рупорная антенна / 96 мм / 316L | Взрывозащищенность |
| E Рупорная антенна 121 мм/316L | P Стандарт |
| F Наклонная антенна / 242 мм 316L | L Exia IICT6 |
| P Плоская антенна / PTFE | G Exd[ia] IICT6 |
| S Капельная антенна / PTFE | Y Специальный тип |
| R Стержневая антенна / герметичный рупор / PFA | Электрический интерфейс |
| Y Специальный тип | M M20X1. 5 |
| Управление процессом | N 1/2〃NPT |
| A Резьбовое соединение: G1%A | Y Специальный тип |
| B Фланцевое соединение: DN50 | Дисплей |
| C Фланцевое соединение: DN80 | A С ремнем |
| D Фланцевое соединение: DN100 | X Без |
| E Фланцевое соединение: DN 150 | Диапазон (Единица измерения: см) |
| F Универсальное фланцевое соединение | x |
| G Зажимная установка | |
| H Установка на кронштейне | |
| Y Специальный тип | |
| Выход/Питание | |
| 2 4~20 мА/24 В постоянного тока двухпроводной | |
| 3 4~20 мА/24 В постоянного тока/Hart двухпроводной | |
| 4 4〜20 мА/220 В переменного тока/Hart четырехпроводной | |
| 5 RS485/Modbus |
Примечание: настраивается по запросу
Радарный уровнемер Принцип работы
Радарная антенна уровня излучает узкий микроволновый импульс и передает его вниз через антенну. После того, как импульс касается поверхности измеряемой среды, он отражается обратно и снова принимается антенной, передавая сигнал в электронную схему, автоматически преобразуемый в сигнал положения объекта (поскольку скорость распространения импульса чрезвычайно высока, время, необходимое для достижения электромагнитными волнами цели и отражения обратно к приемнику, почти мгновенно.) Базовая поверхность измерения: дно резьбы или крышка фланца
Примечание: Используйте синхронизацию радара, чтобы убедиться, что самый высокий уровень не может войти в мертвую зону измерения (область D на рисунке)
Радарный уровнемер Конструктивные особенности
