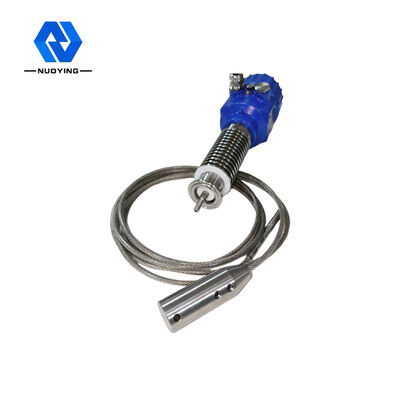

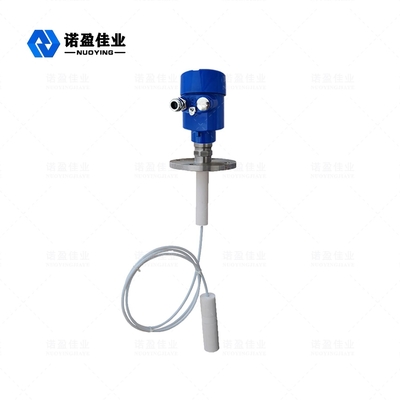

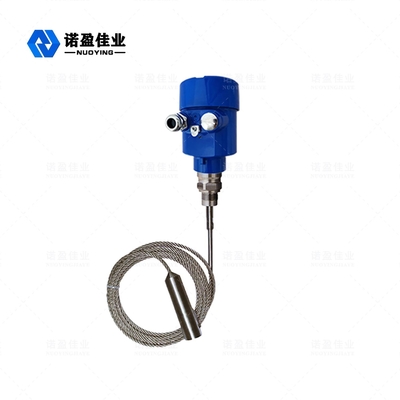

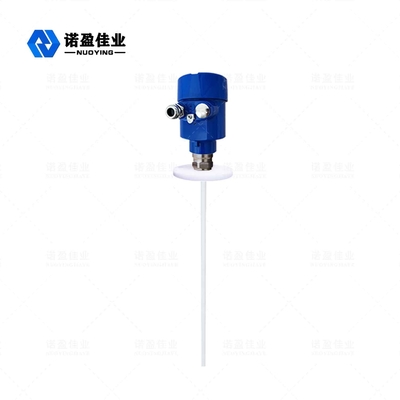

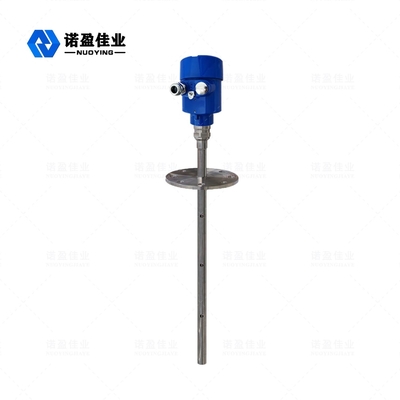

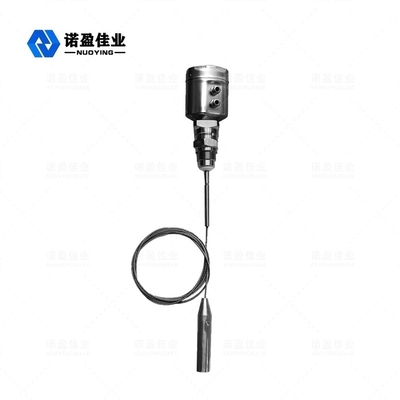

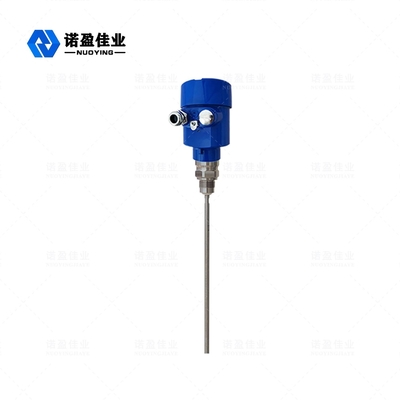

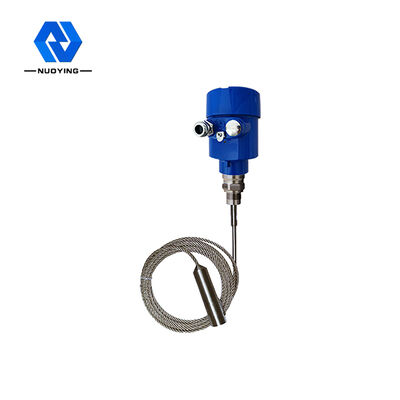

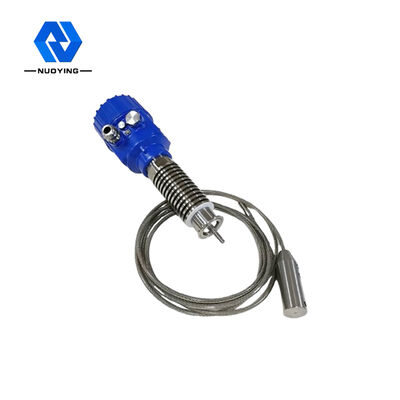

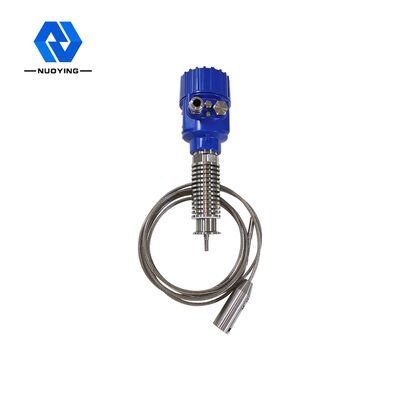

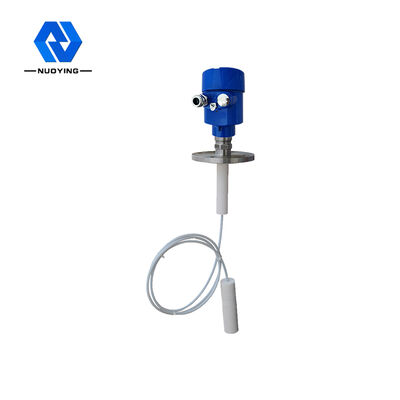

NYRD701 Направляемый радиолокационный передатчик уровня для непрерывного измерения уровня жидкостей, паст и слизи

NYRD701 Направляемый радиолокационный передатчик уровня для непрерывного измерения уровня жидкостей, паст и слизи

NYRD701 Принцип работы передатчика на уровне управляемого радара

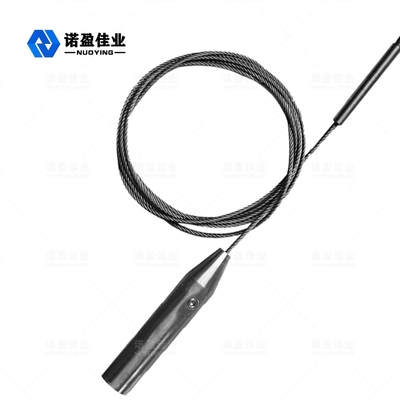

Высокочастотный микроволновой импульс, отправляемый радиолокационным радиолокатором с направленными волнами, распространяется вдоль компонента обнаружения (стальной кабель или стальной стержень).Он вызывает отражение из-за резкого изменения диэлектрической константы.Временный интервал между передаваемым импульсом и отражаемым импульсом пропорционален расстоянию от измеряемой среды.

Ввод:

Радар с управляемой волной - это измерительный прибор, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня материала через электронные компоненты. Зонд посылает высокочастотный импульс и распространяется вдоль кабеля или стержня. Когда импульс встречается с поверхностью материала, он отражается обратно и принимается приемником в инструменте,и сигнал расстояния преобразуется в сигнал уровня материала.

Отражаемый сигнал передается в электронную схему прибора по проводу или скотчу.Микропроцессор обрабатывает сигнал и определяет эхо, генерируемое микроволновым импульсом на поверхности материалаПравильное распознавание сигналов эхо завершается импульсным программным обеспечением.

Расстояние D от поверхности материала пропорционально импульсу T:

D=C×T/2 (C - скорость света).

Поскольку известно расстояние E от пустого бака, уровень материала L равен:

L=E-D

Выпуск:

Он устанавливается путем ввода высоты пустого резервуара E (= нулевая точка), полной высоты резервуара F (= полный масштаб) и некоторых параметров применения.Параметры применения автоматически адаптируют прибор к среде измерения, что соответствует 4-20mA.

NYRD701 Конструкция передающего устройства на уровне управляемого радара

1Интеллектуальный радарный уровниметр использует передовую технологию обработки микроволновых волн и уникальную технологию обработки эхо обнаружения эхо.более точные измеренияВ то же время радиолокационный радиолокатор с управляемой волной устойчив к адгезии и не подвержен воздействию внешней температуры, такой как средняя температура и адгезия.

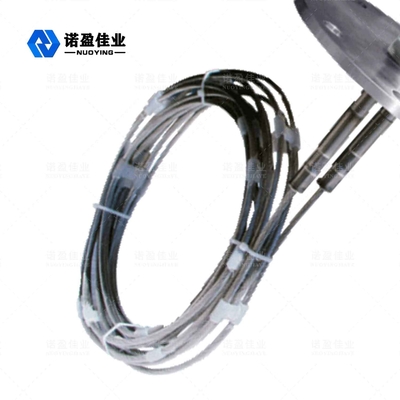

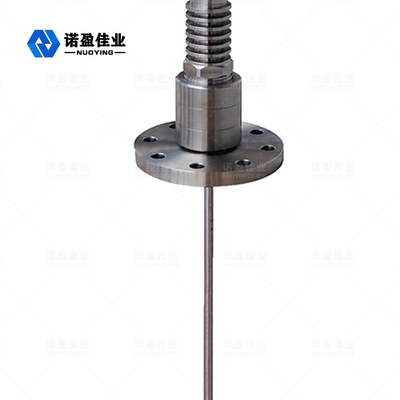

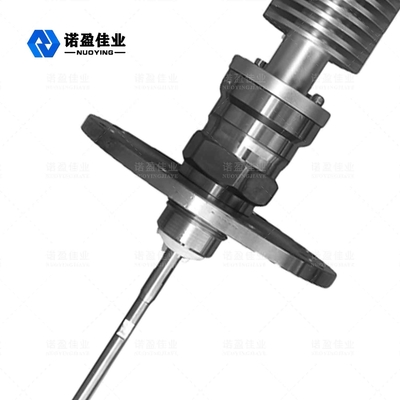

2Различные способы подключения процесса и типы компонентов обнаружения делают направляемые радиолокационные уровни волн серии 70X подходящими для различных сложных условий работы и приложений.Например, высокая температура., высокое давление и низкие диэлектрические постоянные среды.

3При работе в импульсном режиме продукт обладает чрезвычайно низкой мощностью выбросов и может быть установлен в различные металлические и неметаллические контейнеры без вреда для организма человека и окружающей среды.

NYRD701 Технические параметры передатчика на уровне управляемого радара

Примечание: продукты могут быть настроены в соответствии с конкретными требованиями пользователей.

NYRD701 направленный радиолокационный передатчик

1Электростанции: резервуары, силосные насосы, паровые ложки, хранилища пепла, нефтяные баки и т.д.

2Нефтяные месторождения: резервуары для хранения сырой нефти, резервуары для хранения рафинированной нефти, трехфазные сепараторы, резервуары для осаждения, резервуары для сточных вод, резервуары для бурения грязи и т.д.

3Химическое: дистилляционная башня для сырой нефти, силос сырья, промежуточный силос, реакционный резервуар, резервуар аммиака, резервуар для хранения асфальта и т.д.

4Металлургия: силосы сырья, силосы вспомогательных материалов, буферные баки электролитических элементов и т.д.

5Водные ресурсы: каналы, водохранилища, орошение сельскохозяйственных земель, мониторинг уровня воды в реках, предупреждение о внезапных наводнениях, наводнения в городах и т.д.

6Пищевые продукты: завод по производству соков, завод по производству молока, резервуар для хранения сырого сахара, резервуар для хранения томатной пасты, резервуар для хранения пивоварни и т.д.

7Фармацевтика: китайские фармацевтические емкости для хранения, сепараторы, ферментационные емкости и т.д.

8.Очистка воды: резервуары, водосборники, резервуары для очистки воды, резервуары для осаждения, глубокие скважины, сети питьевой воды и т.д.

9Бумага: сырьевой силос, башня хранения, сушильный барабан, химический силос хранения материалов и т.д.

10Прочие: карьер, угольная шахта, охрана окружающей среды, судостроение и другие отрасли.
