| Наименование марки: | NUOYINGJIAYE |
| Номер модели: | NYRD701 |
| МОК: | 1 pc |
| цена: | $450~$1700/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 pcs/month |

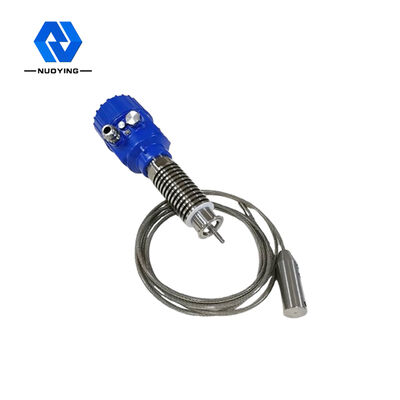

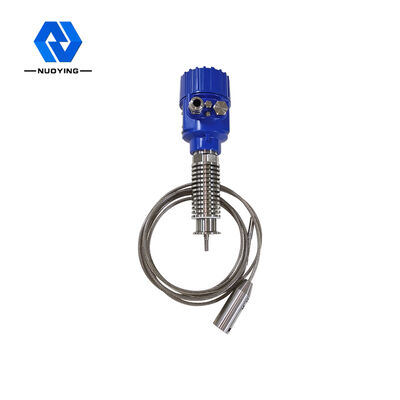

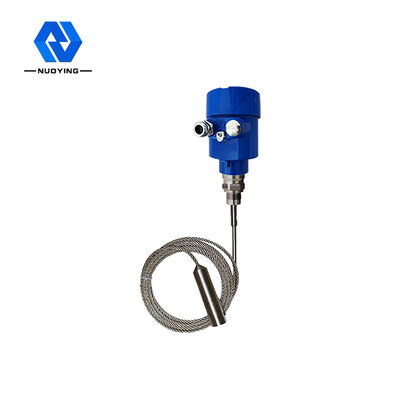

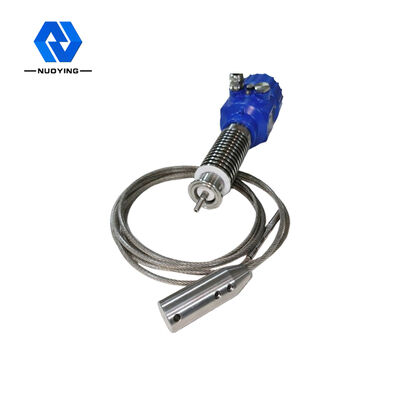

NYRD 701 Радар направляемой волны, передающий уровень SS304 SS316
Принцип работы NYRD 702 Радар с направленной волной 6м Контактный высокоточный
Высокочастотный микроволновый импульс, излучаемый радиолокационным радиолокатором с управляемой волной, распространяется вдоль компонента обнаружения (стальной кабель или трос) и встречается с измеряемой средой.Из-за резкого изменения диэлектрической константы, это вызывает отражение, и часть энергии импульса отражается обратно.Временный интервал между передаваемым импульсом и отраженным импульсом соотносится с расстоянием от измеряемой среды..
Я...nput процесс
Радар с управляемыми волнами - это измерительный инструмент, основанный на принципе путешествия во времени.и время работы может быть преобразовано в сигнал уровня объекта электронными компонентамиЗонд излучает высокочастотный импульс и распространяется по проводу или скотчу.
Овыпускный процесс
Вводя высоту пустого резервуара E ((= нуль), высоту полного резервуара F ((= полный диапазон) и некоторые параметры применения, параметры применения автоматически адаптируют счетчик к среде измерения,соответствующая выходной мощности 4-20mA.
Особенности конструкциииз NYRD 702 Радар направляемой волны 6м Контактный высокоточность
◎Радровой измеритель уровня объекта с управляемой волной использует передовую технологию обработки микроволн и уникальную технологию обработки Echo Discovery Echo, контактное измерение, высокая точность измерения,более точные измеренияВ то же время, на радиолокационный радар с управляемыми волнами не влияют внешние условия, такие как средняя температура и адгезия.
◎Метр уровня объекта радиолокационного радиолокационного оборудования серии 70X подходит для различных сложных условий работы и применений из-за различных режимов подключения процесса и типов модулей обнаружения.Например,: высокая температура, высокое давление и низкая диэлектрическая постоянная среда.
◎Пулсовый рабочий режим, низкая выбросная мощность, может быть установлен в различных металлических, неметаллических контейнерах, без вреда для человеческого тела и окружающей среды.
Технический параметр Контактный и высокоточный радиолокационный измеритель уровня в условиях высокой температуры и давления
| Типичное применение | Жидкость (низкий диэлектрик Встроенная нагревательная катушка, лестница) |
| Пыль (летный пепел, порошок известняка) | |
| Твердая (зерно, гравий) | |
| Модель продукта | NYRD701 |

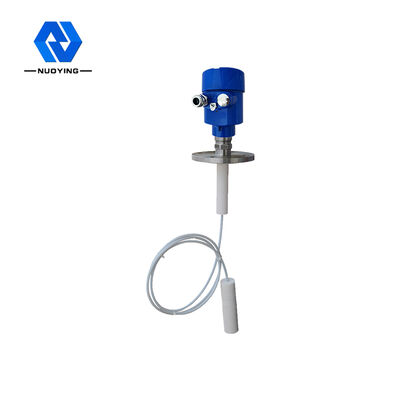

| Форма антенны | Тип кабеля, тип стержня, |
| Материал антенны | ПТФЕ, 304, 316 |
| Отбор проб эхо | 55 раз /с |
| Диапазон измерений | 6 м, 30 м |
| Точность измерений | 00,05% ~ 0,1% F.S. |
| Электрическое питание | 24ВДС ((два провода, четыре провода), 220ВАК |
| Выходный сигнал | 4... 20mA/HART/RS485/Modbus... |
| Температура процесса | -40 ~ + 130 °C, -40 ~ + 250 °C, -40 ~ + 500 °C |
| Давление процесса | -0,1 ~ 2,0 МПа, -0,1 ~ 4,0 МПа |
| Соединение процесса | Нить, крепление, фланц, зажим (необязательно) |
| Электрический интерфейс | M20×1,5, 1⁄2 " НПТ |
| Степень защиты | IP 65, IP 67, IP 68 |
| Взрывостойкий класс | ExdIICT6Gb |
※Примечание:Продукт может быть настроен в соответствии с конкретными требованиями пользователей.
