| Наименование марки: | NUOYINGJIAYE |
| Номер модели: | NYRD701 |
| МОК: | 1 pc |
| цена: | $450~$1700/pc |
| Условия оплаты: | T/T |
| Способность к поставкам: | 1000 pcs/month |

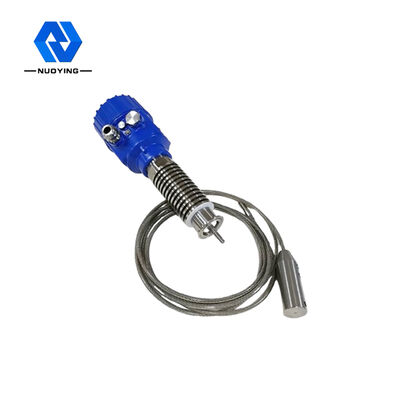

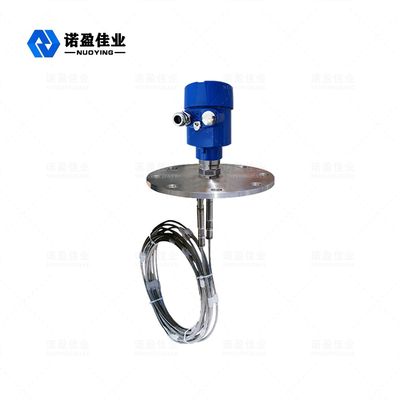

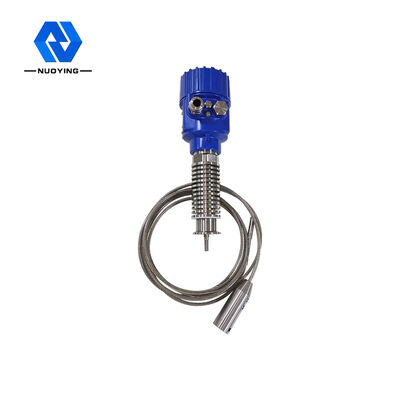

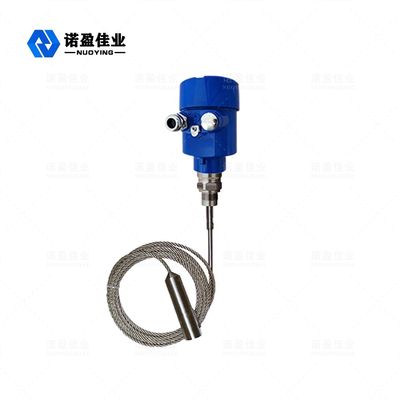

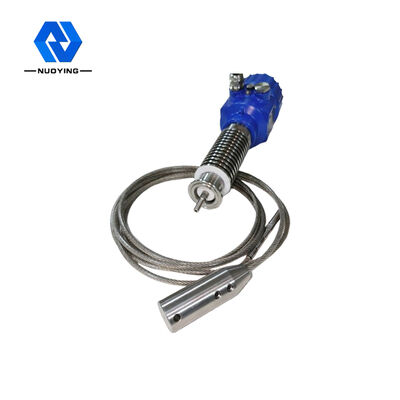

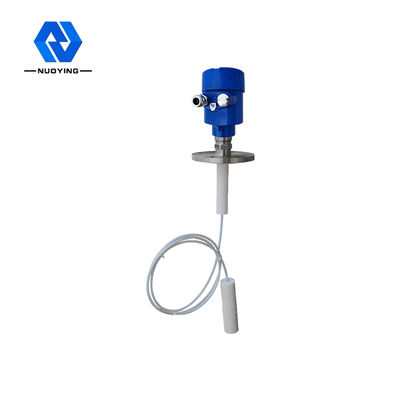

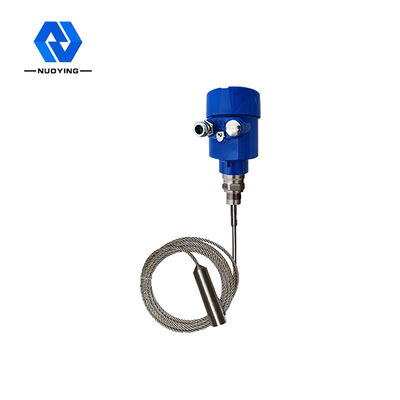

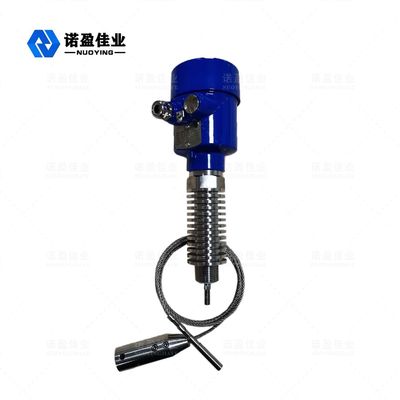

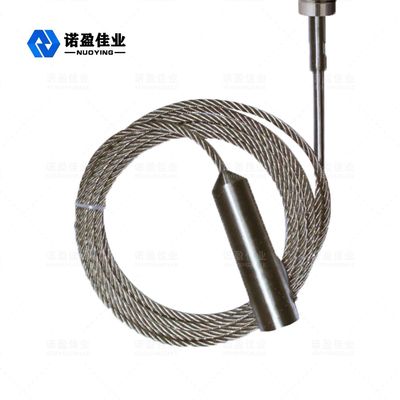

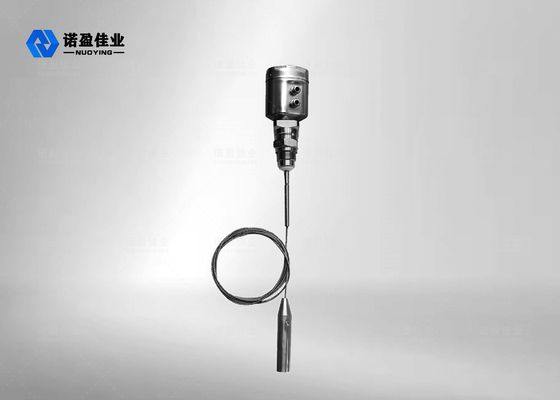

NYRD 701 30-метровый радарный уровнемер с направляющей волной для эмульсионных слоев в нефтегазовой, химической и нефтехимической промышленности
Принцип работыПыль (зола, известняковый порошок, цементный порошок, бетон и другие среды)
Высокочастотный микроволновый импульс, излучаемый радаром с направляющей волной, распространяется вдоль измерительного компонента (стальной кабель или стальной стержень) и сталкивается с измеряемой средой. Из-за резкого изменения диэлектрической проницаемости происходит отражение, и часть энергии импульса отражается обратно. Интервал времени между переданным импульсом и отраженным импульсом пропорционален расстоянию до измеряемой среды.
Вход процесса
Радар с направляющей волной - это измерительный прибор, основанный на принципе времени прохождения. Радиоволна распространяется со скоростью света, и время прохождения может быть преобразовано в сигнал уровня объекта с помощью электронных компонентов. Зонд излучает высокочастотный импульс и распространяется вдоль кабеля или стержневого зонда.
Выходной процесс
Введя высоту пустого резервуара E(= ноль), высоту полного резервуара F(= полный диапазон) и некоторые параметры применения, параметры применения автоматически адаптируют измеритель к измерительной среде, соответствующей выходу 4-20 мА.
Особенности конструкции30-метрового контактного радарного уровнемера с направляющей волной для жидкостей с сильной коррозией NYRD 701Пыль (зола, известняковый порошок, цементный порошок, бетон и другие среды)
Серия 70X радарных уровнемеров с направляющей волной подходит для различных сложных условий работы и применений благодаря различным режимам технологического соединения и типам детектирующих модулей. Например: высокая температура, высокое давление и среда с низкой диэлектрической проницаемостью.
Импульсный режим работы, низкая мощность излучения, может быть установлен в различных металлических, неметаллических контейнерах, без вреда для человеческого тела и окружающей среды.
Технический параметр
30-метрового контактного радарного уровнемера с направляющей волной для жидкостей с сильной коррозией NYRD 701Типичное применениеЖидкость (сильная коррозия, низкая диэлектрическая проницаемость, адгезия, высокая температура и высокое давление, встроенная нагревательная катушка, лестница, плавающая пластина и другие сложные случаи)Пыль (зола, известняковый порошок, цементный порошок, бетон и другие среды)
| Твердые вещества (мелкие частицы, зерно, гравий, песок и другие среды) | Модель продукта |
| NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 | |
| Форма антенны | |

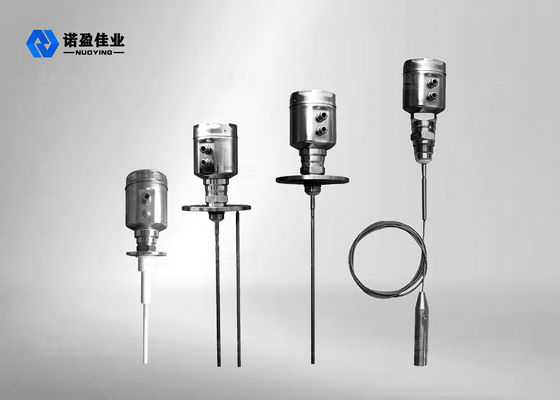

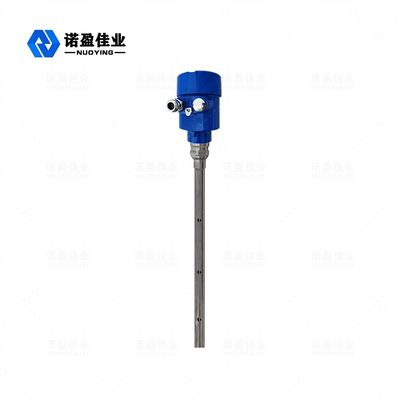

| Кабельный тип, стержневой тип, двухкабельный тип, двухстержневой тип, волноводный тип | Материал антенны |
| PTFE, 304, 316 | Отбор проб эха |
| 55 раз/с | Диапазон измерения |
| 6 м, 30 м | Точность измерения |
| 0,05% ~ 0,1% F.S | Электропитание |
| 24 В постоянного тока (двухпроводной, четырехпроводной), 220 В переменного тока | Выход сигнала |
| 4... 20 мА/HART/RS485/Modbus... | Рабочая температура |
| -40~ +130°C, -40~ +250 °C, -40~ +500 °C | Рабочее давление |
| -0,1~2,0 МПа, -0,1~4,0 МПа | Технологическое соединение |
| Резьба, кронштейн, фланец, зажим (опционально) | Электрический интерфейс |
| M20×1,5, ½" NPT | Степень защиты |
| IP 65, IP 67, IP 68 (опционально) | Взрывозащищенность |
| ExiaIICT6Ga, ExdIICT6Gb (подробности см. в сертификате) | Примечание: Продукт может быть настроен в соответствии с конкретными требованиями пользователей. |
